可3D打印盘式锁止制动结构设计

　　在小型实验装置、桌面级传动演示平台以及轻量化手动转盘机构的设计场景中，常需要一种无需持续施加外力即可维持转盘锁止状态、同时可有效抵消反向冲击带来的颤振问题的制动结构，这款盘式锁止制动结构正是针对这类需求开发的可3D打印实现的方案。从实际使用场景来看，这类结构非常适配小型手动回转工作台、教学演示用传动实验台、自制小型卷绕设备的转盘锁止环节，尤其是在没有持续动力输入、需要依靠机械结构本身维持位置锁定的工况下，其无需持续施力的特性能够大幅降低操作强度，同时避免传统摩擦式制动器长时间锁止出现的滑移问题。

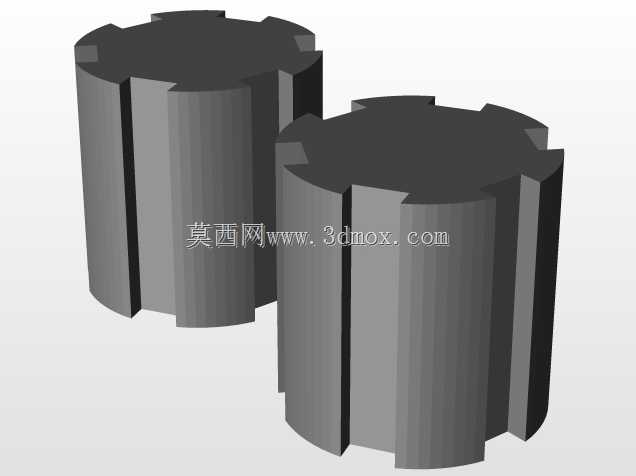

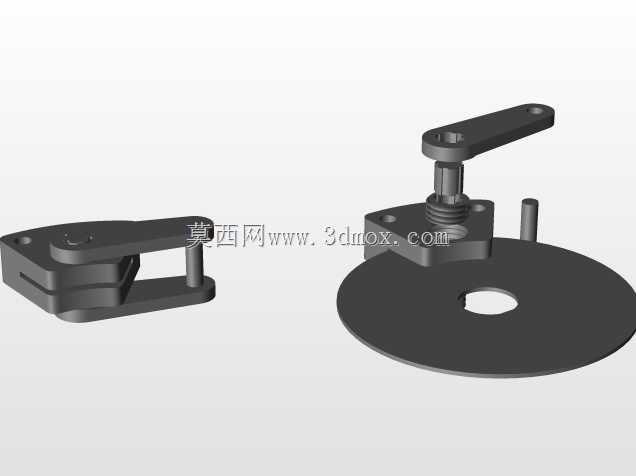

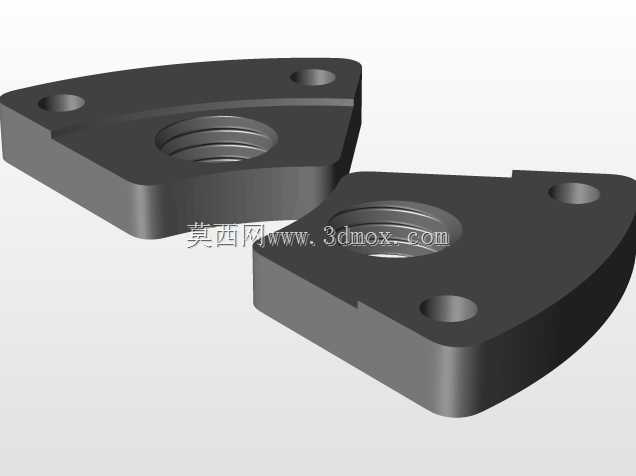

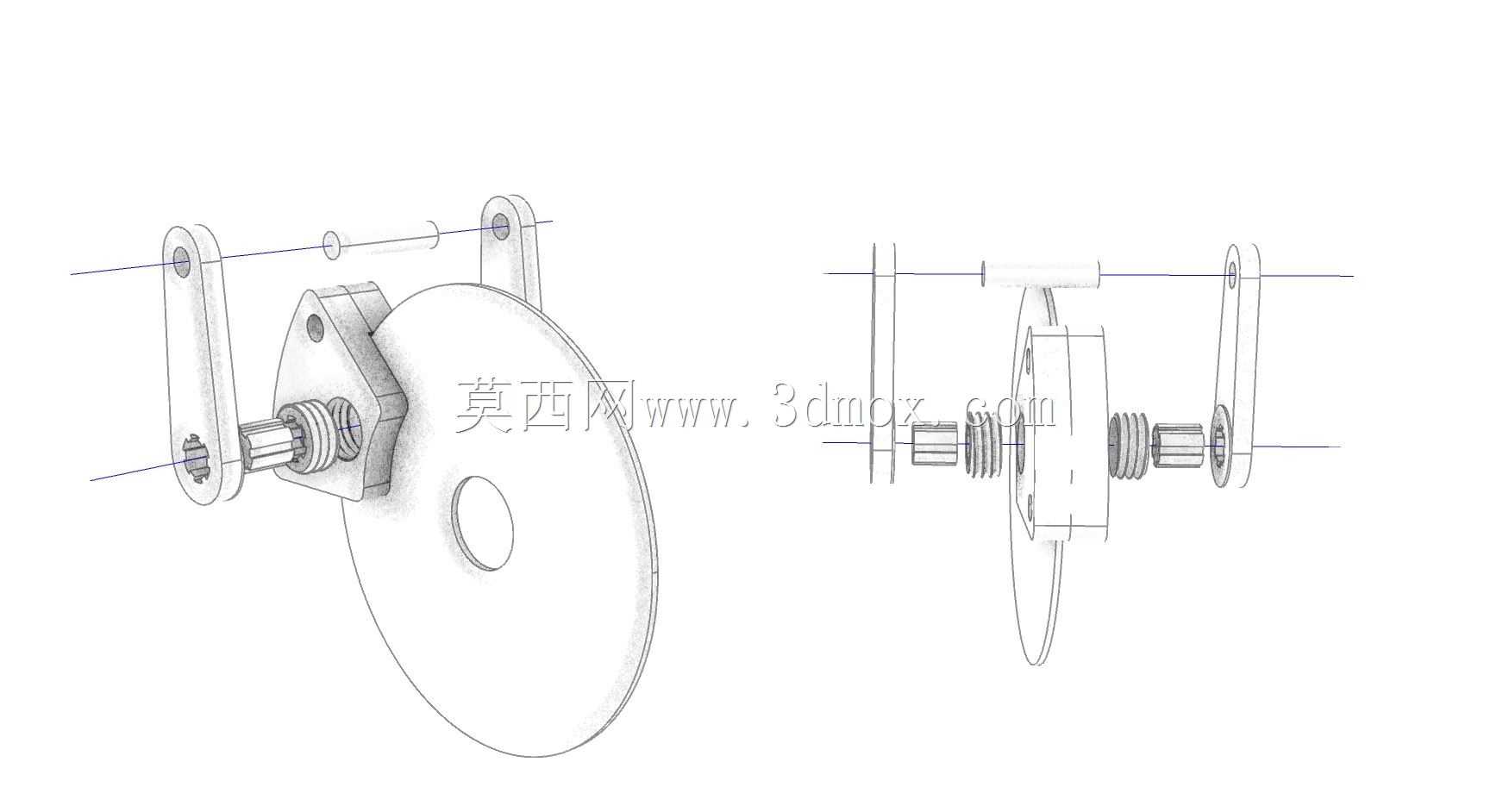

　　从功能特性上看，该结构采用盘式制动的核心布局，以圆形盘片作为制动核心承载件，搭配双侧夹臂式的锁止执行结构，当锁止动作触发时，夹臂上的制动接触件会贴合盘片两侧端面，通过接触面的静摩擦力实现转盘的位置锁定，区别于常规需要持续施加压紧力的盘式制动结构，这款设计在锁止状态下可通过结构本身的力学自锁特性维持压紧力，操作人员仅需要完成锁止触发动作，不需要持续对操作件施加外力，即可保持稳定的锁止状态。针对反向冲击带来的颤振问题，结构在夹臂与安装基座的连接位置设置了微小的阻尼间隙，当转盘受到反向冲击力时，夹臂与盘片之间的接触力会随冲击方向产生微量的自适应调整，避免刚性接触带来的结构共振，有效抵消冲击带来的颤振，维持锁止状态的稳定性。

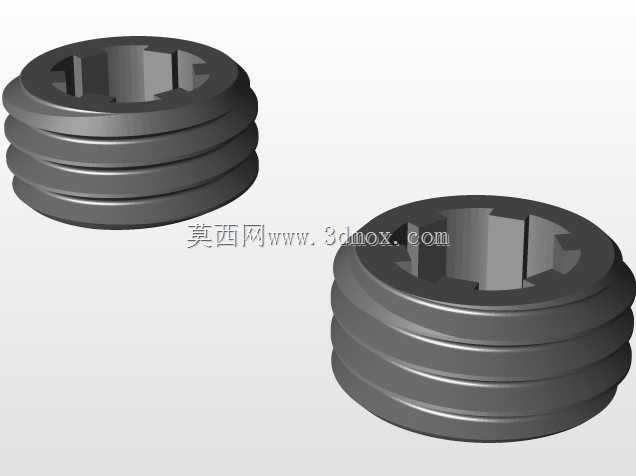

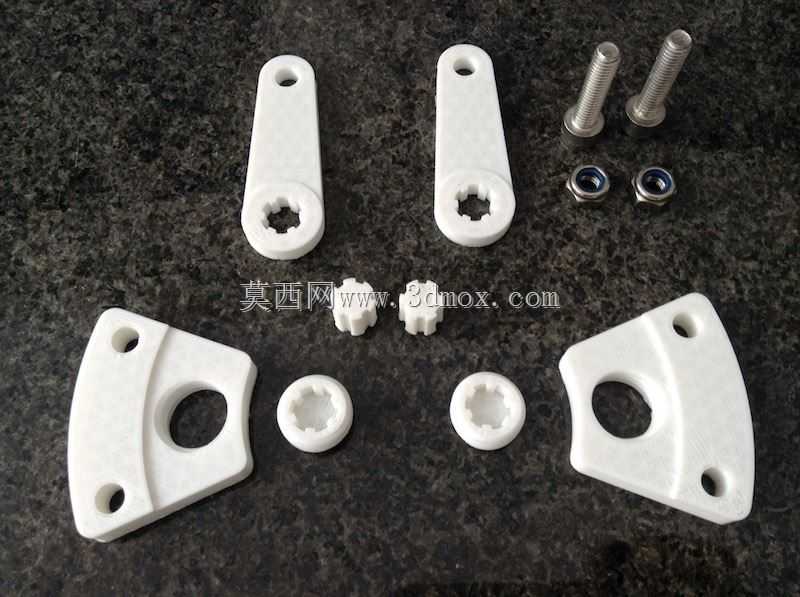

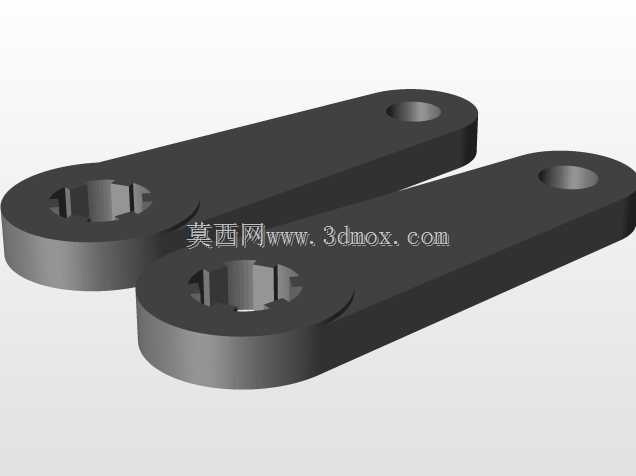

　　在设计思路上，这款结构充分考虑了3D打印的工艺特性，所有零部件均采用无复杂内凹、无需要支撑的大角度悬垂结构设计，打印完成后仅需要去除少量打印支撑毛刺，即可完成装配，不需要额外的二次机加工工序。结构的核心制动盘片可直接采用废弃硬盘驱动器的盘片作为现成配件，硬盘盘片本身具备极高的平面度与表面硬度，摩擦系数稳定且重量较轻，能够直接匹配结构的安装尺寸，既降低了自制零件的加工难度，也实现了废弃零件的二次利用，非常适合个人DIY、教学实验场景下的快速制作。夹臂与基座的连接采用销轴铰接的形式，铰接孔的设计预留了0.2mm的装配间隙，既保证铰接转动的灵活性，也避免间隙过大带来的锁止行程虚位，制动接触件采用与夹臂一体化的设计，接触端面设置了细密的网状纹路，用于提升与盘片接触时的静摩擦力，降低锁止所需的压紧力。

　　从安装边界与尺寸适配来看，整个结构的安装基座采用平板式设计，基座上预留了四个标准安装孔位，可直接通过M3螺丝固定在型材框架、平板安装台面上，安装孔的孔距按照通用小型实验平台的安装间距设计，可直接适配多数桌面级实验装置的安装接口。结构的整体横向安装尺寸控制在120mm以内，制动盘片的直径适配标准3.5英寸硬盘盘片尺寸，轴向安装厚度不超过40mm，不会占用过多的安装空间，非常适合在紧凑的小型设备中布置。铰接销轴采用标准直径3mm的圆轴即可，不需要定制特殊规格的配件，锁止操作件可直接连接在夹臂的延伸端，可根据实际安装场景选配扳手式、拨杆式的操作结构，适配不同的操作空间需求。在实际装配过程中，需要注意夹臂与盘片的同轴度偏差控制在0.1mm以内，避免锁止时出现单侧接触导致的制动力不足问题，铰接位置可根据使用需求添加少量润滑脂，提升操作的顺滑度，若需要更大的制动力，也可在夹臂接触端面粘贴橡胶摩擦片，进一步提升接触摩擦力，适配更大负载的转盘锁止需求。
