霍比金Bat1陆地游艇鹅颈连接结构件

　　该结构件为陆地游艇的鹅颈连接部件，主要应用于小型陆地风帆车的转向与帆装连接环节，承担帆具与车架之间的力矩传递、角度适配功能，是陆地游艇操控系统中衔接帆装支撑结构与车架转向基座的核心受力零件。从实际使用场景来看，陆地游艇在硬质铺装路面、平整沙地上行进时，帆面捕捉风力产生的推力、侧向力会通过帆杆传导至该鹅颈件，再均匀分散到下方的转向立柱上，因此零件需要同时承受交变的弯曲载荷、扭转载荷，还要适配帆杆在不同风向角下的俯仰摆动需求，避免刚性连接带来的应力集中导致部件断裂。

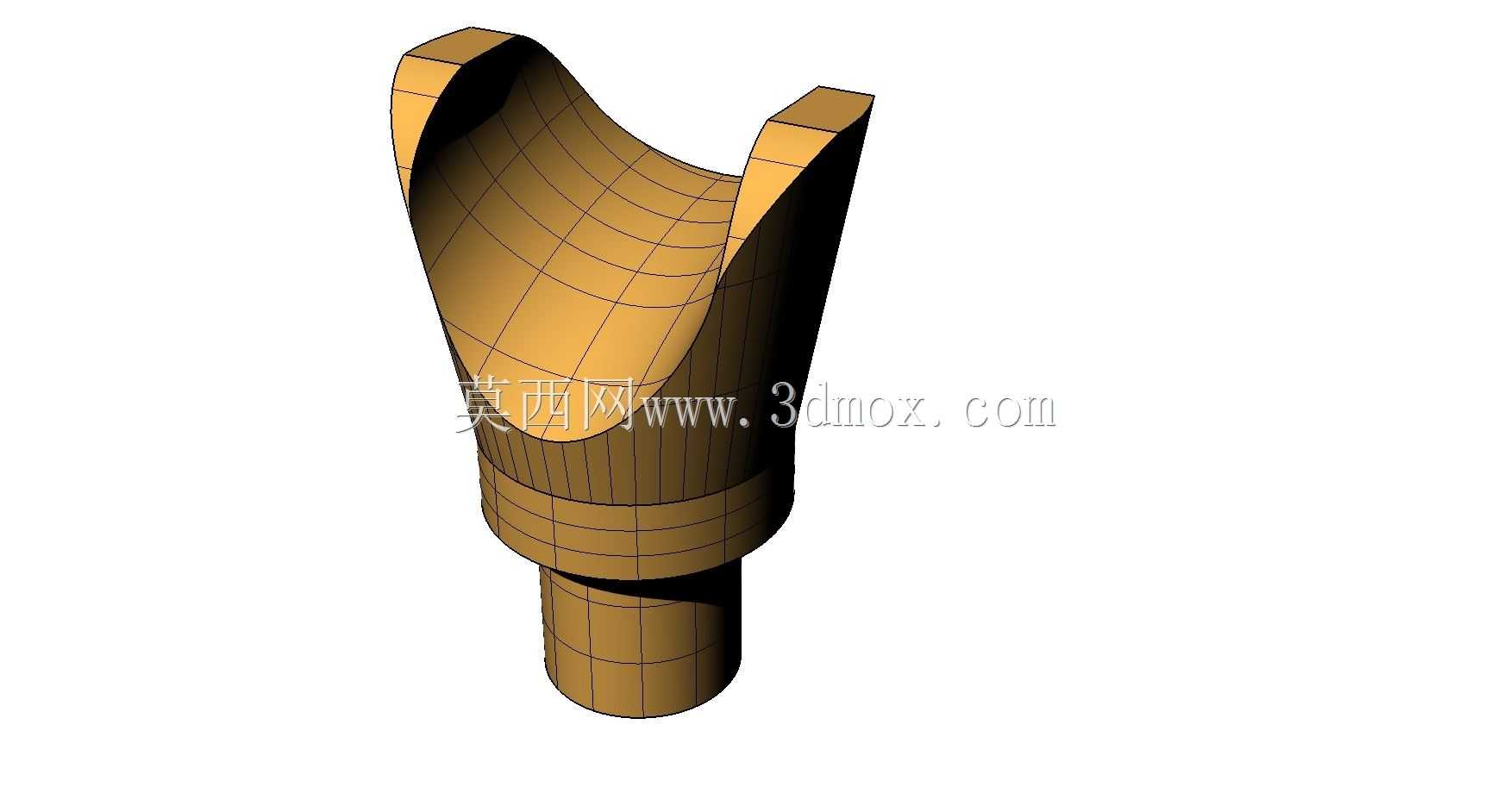

　　设计过程中首先明确了安装边界条件：下端为等直径圆柱插接段，用于插入车架顶部的转向立柱套管内，配合插销完成周向与轴向固定，插接段的外径与常规陆地游艇转向立柱的内径做公差适配，保证插接后无旷量，同时保留拆装便捷性，方便运输时拆分收纳。中部为阶梯过渡结构，直径大于下端插接段，一方面作为插接到位的轴向限位面，抵住转向立柱的上端面，另一方面通过直径渐变的过渡段优化应力传递路径，避免截面突变带来的应力集中，提升零件的疲劳强度。上部为U型开口承托结构，内弧面与帆杆的下侧外圆完全贴合，两侧的凸耳结构开设同轴销孔，用于穿装销轴将帆杆与鹅颈件铰接，让帆杆可以绕销轴完成俯仰动作，适配不同风力条件下的帆面倾角调整需求，开口的宽度尺寸经过匹配，刚好容纳对应规格的帆杆杆身，不会出现侧向晃动。

　　外形设计上充分考虑了增材制造的工艺特性，整体采用流线型曲面过渡，没有尖锐的直角结构，既可以降低3D打印过程中的支撑用量，也能减少使用过程中应力集中的风险，曲面的曲率变化经过反复校核，保证受力时应力流线连续，不会在局部出现应力峰值。零件的壁厚设计兼顾了强度与轻量化需求，在满足受力要求的前提下尽可能减小壁厚，降低打印材料消耗，同时在受力较大的铰接凸耳位置、阶梯过渡位置做了局部加厚处理，匹配实际受力分布。

　　从实际使用的工艺适配来看，采用PLA材料打印时设置0.1mm层厚可以保证曲面的表面精度，让内弧面与帆杆的贴合度更好，减少装配后的间隙；打印完成后通过针锉修整销孔、插接段的配合面，去除打印层纹带来的尺寸误差，再经过抛光、涂蜡处理，既可以降低表面粗糙度，减少帆杆摆动时的摩擦阻力，也能在PLA零件表面形成保护层，降低户外使用时紫外线、沙尘对零件的侵蚀，延长使用寿命。

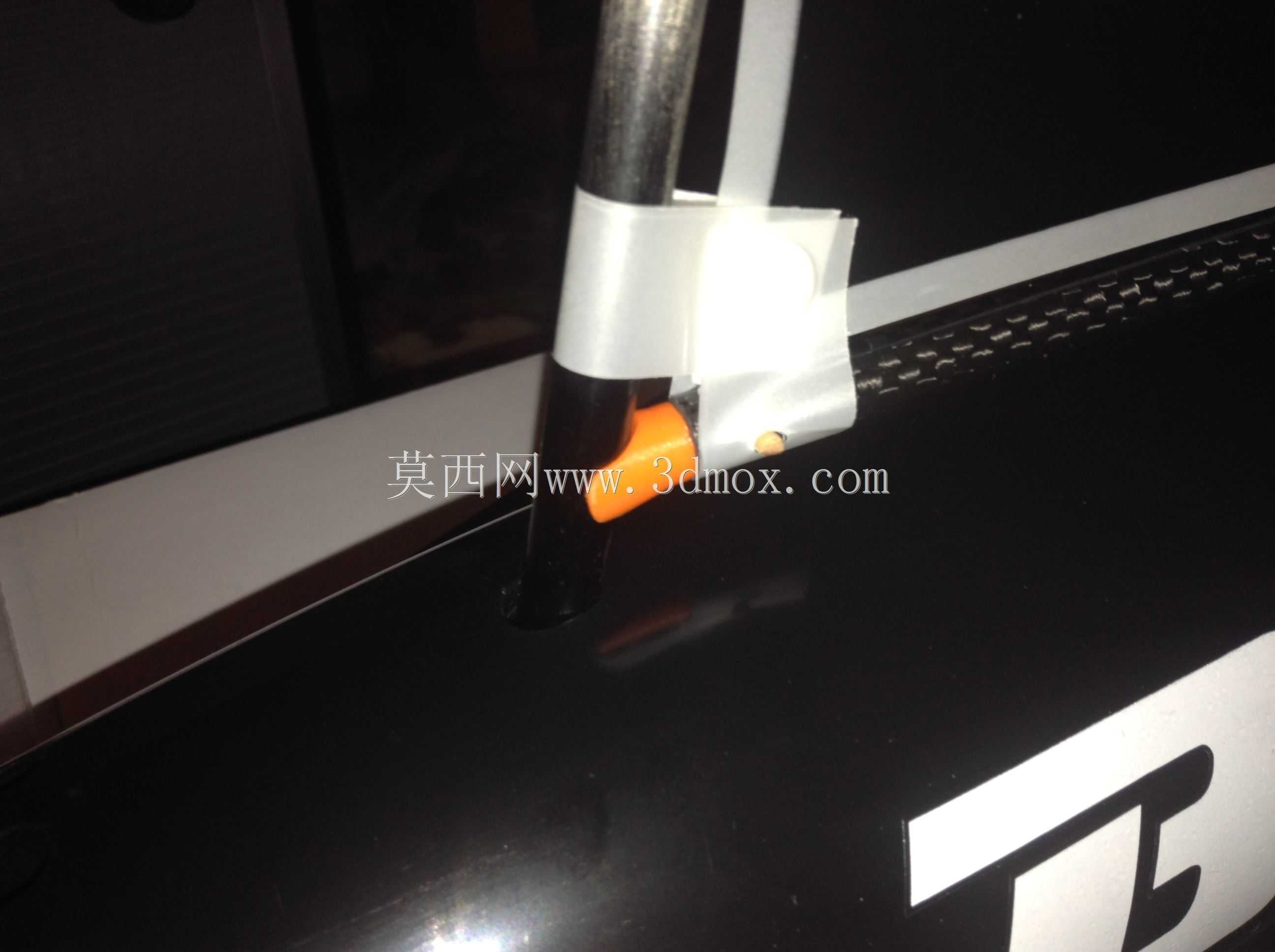

　　安装时需要先将下端插接段完全插入转向立柱套管，直到中部阶梯面与立柱端面完全贴合，再穿装径向固定销完成下部固定，之后将帆杆放入上部U型开口内，对齐销孔后穿装铰接销轴，加装开口销防止销轴脱出，安装完成后需要检查帆杆的俯仰摆动是否顺畅，无卡滞、无旷量即为安装到位。日常使用中需要定期检查铰接位置的磨损情况，以及插接段是否出现松动，若出现磨损超差需要及时更换零件，避免行驶过程中出现连接失效引发安全问题。该结构件的尺寸经过优化，适配多数小型休闲类陆地游艇的安装尺寸，无需额外修改即可直接替换同类型的原厂鹅颈配件，也可根据不同车架的立柱尺寸、帆杆直径调整对应配合段的尺寸参数，满足个性化改装需求。
