做小型智能装置结构设计的工程师,大多绕不开这类微型伺服的选型与安装适配,这次建模还原的SG90伺服,是小扭矩角度控制场景里普及率极高的执行部件,很多入门级航模、桌面小型机械装置、学生科创项目里都能见到它的身影。从实际应用场景来看,这类微型伺服常被用在固定翼航模的舵面偏转控制、小型四足机器人的关节角度调节、桌面智能分拣装置的摆杆驱动、摄像头云台的俯仰转向控制里,因为整体体积紧凑,控制逻辑简单,不需要额外搭配复杂的驱动电路,只需要给出对应占空比的PWM信号就能实现角度定位,对空间受限的小型装置来说适配性极强。

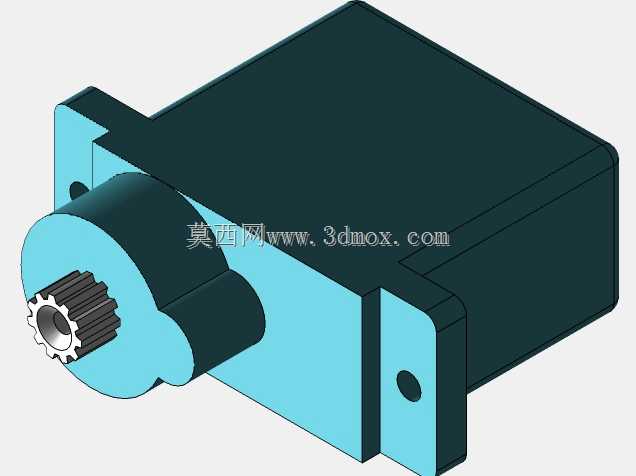

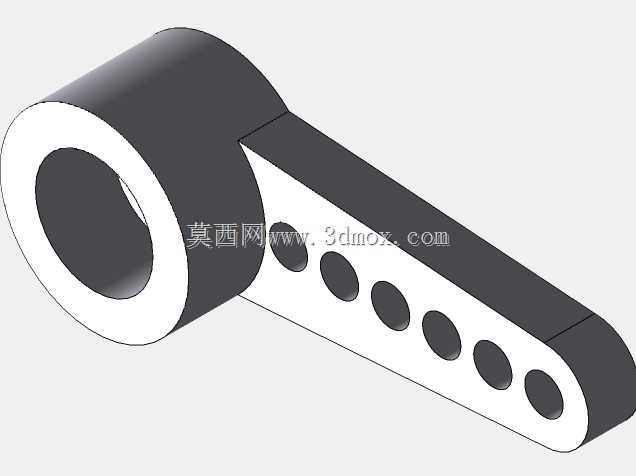

建模过程中首先还原的是它的外壳结构,主体外壳采用工程塑料注塑成型的结构逻辑,上下壳体通过卡扣配合实现封装,侧面预留的两个带安装孔的固定耳是安装定位的核心基准,两个安装孔的中心距严格匹配市面通用SG90的安装尺寸,孔位直径适配M2规格的自攻螺丝,安装时不需要额外做沉孔设计,直接从固定耳正面锁入螺丝就能完成整机固定,固定耳的突出高度也做了还原,保证锁螺丝时螺丝头不会突出外壳上表面,避免和周边结构产生运动干涉。输出轴部分位于壳体前端的轴座位置,轴端采用齿形花键结构,配套的舵盘可以直接卡入花键实现周向固定,花键的齿形参数完全匹配通用配件,替换不同形式的舵盘时不需要额外修配,轴座的凸台高度也做了精准还原,保证舵盘安装后和壳体端面留有0.2mm左右的间隙,转动时不会出现摩擦卡滞的问题。
从内部结构的设计逻辑来看,这类微型伺服内部集成了直流微电机、减速齿轮组、位置反馈电位器三个核心部分,建模时虽然做了外观级的结构还原,但也预留了内部腔体的装配空间,腔体尺寸刚好能容纳整套减速组与控制电路板,壳体内部的定位筋位置也按照实际产品的结构做了还原,电机安装位的卡槽尺寸适配常用的050系列微型直流电机,电位器的安装柱位置和输出轴的同轴度控制在0.1mm以内,保证位置反馈的精度不会因为装配偏差出现损失。出线端位于壳体的后侧,出线口做了圆角过渡处理,避免线材反复弯折时出现外皮破损,出线方向垂直于壳体后端面,布线时可以顺着安装面走线,不会额外占用装置的侧向空间。
实际选型适配时需要注意,这类伺服的输出扭矩有限,额定电压下的堵转扭矩仅能满足小负载的角度控制需求,不能用在需要大扭矩输出的传动场景里,建模时还原的整体外形尺寸为2312.229mm,不含输出轴的突出长度,安装时需要在输出轴前端预留至少5mm的空间用来安装舵盘与连杆结构,侧向固定耳的总宽度为32mm,安装位的开孔间距需要严格对应27.5mm的孔位中心距,否则会出现安装孔错位无法锁付的问题。壳体侧面的加强筋结构也做了还原,这些加强筋沿着壳体侧壁均匀分布,既可以提升塑料外壳的结构强度,避免锁螺丝时壳体出现开裂,也能在多台伺服并排安装时起到定位限位的作用,相邻伺服之间可以通过侧壁筋位贴合,不需要额外预留装配间隙。
很多新手做结构设计时容易忽略输出轴的回转边界,这类伺服的输出轴转动范围通常为0-180度,建模时特意还原了舵盘安装后的最大回转半径,在做周边结构布局时,只要避开这个半径12mm的回转区域,就不会出现舵盘转动时碰撞周边零件的问题。另外壳体底部是平整的安装基准面,平面度控制在0.1mm以内,既可以通过侧面固定耳锁螺丝安装,也可以用双面胶直接粘贴在光滑的安装面上,适合快速原型验证时的临时固定。整个模型的所有配合面都做了公差预留,壳体的合模面预留了0.05mm的间隙,模拟实际注塑件的装配公差,不会出现虚拟装配时的干涉问题,用来做装置的整体装配干涉检查、运动仿真验证都完全够用,也可以直接导出工程图用来做安装板的开孔定位参考。
