Dynamixel AX-12数字伺服执行器结构

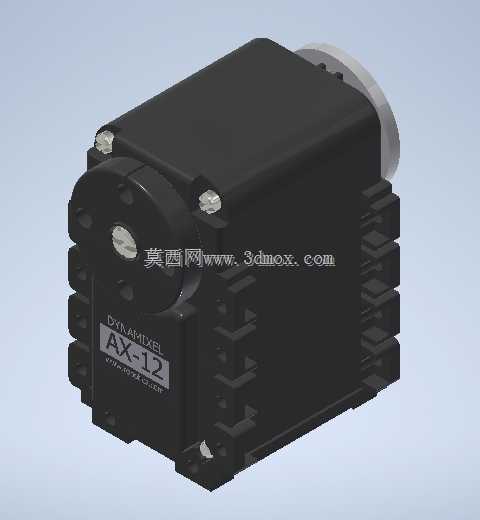

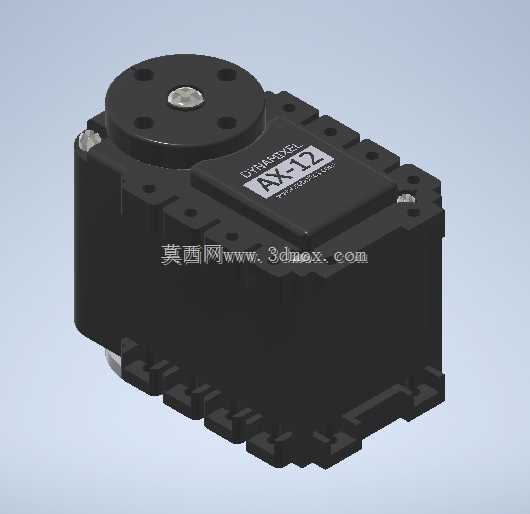

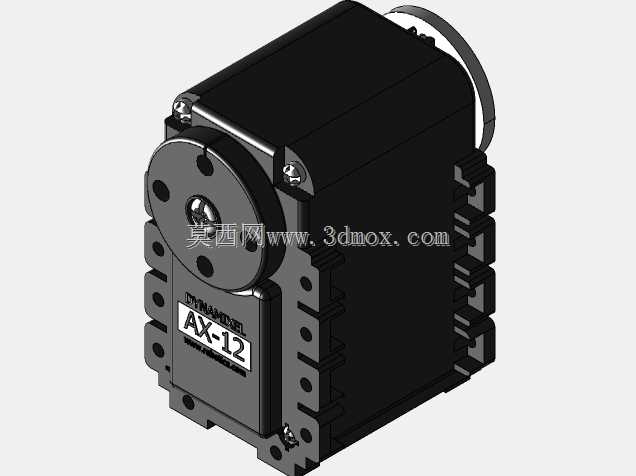

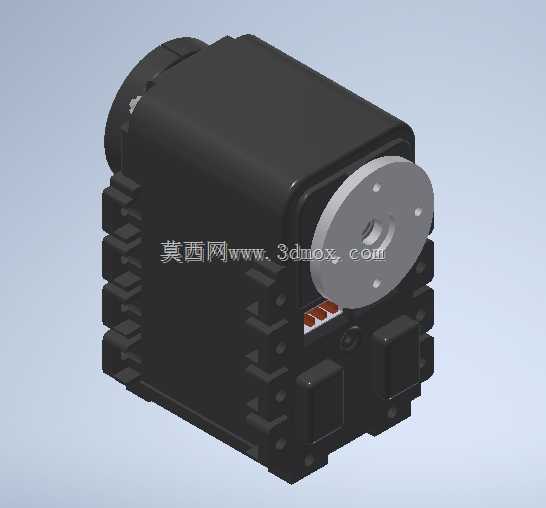

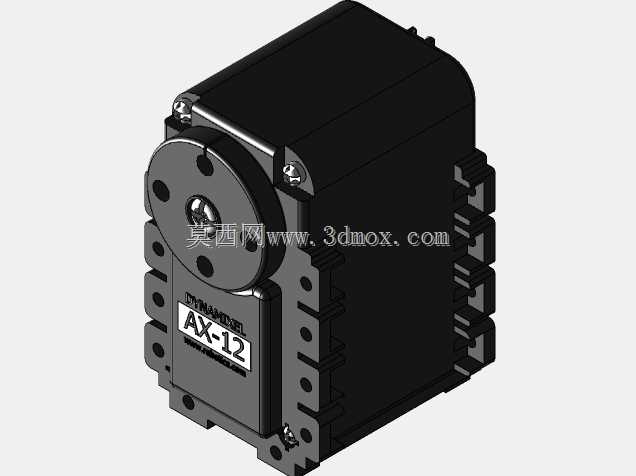

　　在桌面级小型机器人、教育类机械臂、仿生多足机器人的关节驱动选型中，这类紧凑型数字伺服执行器是应用占比极高的核心部件，不同于传统航模舵机仅能输出位置环的简单控制，该款执行器集成了直流驱动电机、金属减速齿轮组、位置反馈电位器、控制电路与通讯接口于一体，可通过总线协议实现位置、速度、力矩的多参数闭环控制，单台设备即可作为独立的驱动节点接入分布式控制网络，大幅简化多关节设备的布线复杂度与控制逻辑开发量。从结构设计层面看，整机采用方正的模块化壳体设计，壳体侧面预留多组平行的散热筋结构，在持续带载运行时可通过增大壳体与空气的接触面积，将减速组与电机运转产生的热量快速导出，避免长时间堵转或高频往复动作时内部温升过高导致的力矩衰减、

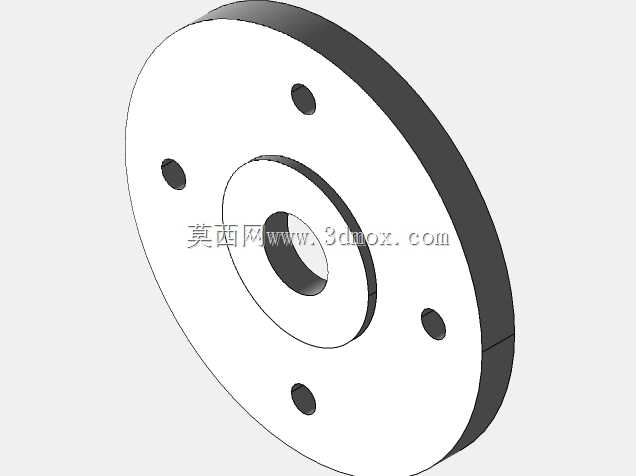

　　元器件寿命缩短问题。输出端采用标准的十字花键轴配合圆形安装法兰，法兰端面预留均匀分布的螺纹安装孔，可直接适配标准舵机盘、机械臂连杆、仿生关节支架等通用连接件，无需额外设计转接结构即可完成快速装配。壳体四周的安装耳位采用对称式布局，支持正面、侧面多方向的固定安装，可根据设备内部的空间布局灵活选择安装方向，适配不同结构的安装空间需求。在实际应用场景中，这类小体积伺服执行器常被用于教育机器人的关节驱动、小型自动化设备的点位执行机构、仿生机器人的动作关节、云台的俯仰旋转驱动等场景，其内置的位置反馈功能可实时回传当前输出轴的角度位置，无需额外加装外部传感器即可实现闭环位置控制，对于需要多轴协同动作的设备而言，

　　可通过总线串联的方式将数十台同型号执行器接入同一控制总线，仅需两根通讯线即可完成所有节点的控制与状态读取，相比传统PWM控制的舵机可大幅减少控制器IO口的占用，同时降低多线布线带来的结构干涉、信号干扰等问题。设计过程中针对内部减速组的受力做了针对性的结构强化，齿轮组采用多级直齿减速结构，将电机的高转速低扭矩输出转换为低转速高扭矩的动力输出，各级齿轮的轴孔位置均做了同轴度公差约束，保证齿轮啮合时间隙均匀，减少反向间隙带来的控制精度误差，壳体内部的控制板与电机、电位器之间采用柔性排线连接，避免壳体装配时硬连接导致的线路扯断问题，输出轴与壳体之间加装耐磨轴套，可承受一定的径向负载，满足连杆类负载的安装使用需求。从安装边界尺寸来看，

　　整机的方正外形可在布局阶段直接以标准立方体做空间占位校核，输出轴的伸出长度、法兰直径均符合小型舵机的通用安装尺寸规范，可直接替换同规格的传统航模舵机实现性能升级，壳体上的安装孔位间距统一，在做结构设计时可直接调用标准安装孔位完成支架设计，无需反复测绘实物调整安装尺寸。在实际选型使用时，需要注意其输出轴的额定力矩范围与负载的匹配，避免长时间超力矩负载导致齿轮崩齿或电机过热，同时其通讯总线的接线需要注意正负极与信号端的线序定义，避免反接导致内部电路烧毁，这类集成式伺服执行器将驱动、减速、反馈、控制功能高度集成，相比自行搭建电机加减速器加编码器的驱动方案，可大幅缩短结构设计与电控开发的周期，非常适合小型智能设备的快速原型开发与小批量量产使用。
