Dynamixel XM540-W150-R高精度伺服执行器

　　在桌面级机械臂、仿生机器人、小型自动化变位机构这类对执行端位置精度、输出扭矩、动态响应有均衡要求的场景里，这类集成式伺服执行器是核心的动力输出部件，区别于传统分体式伺服驱动加电机加编码器的组合方案，它把驱动电路、位置反馈单元、减速箱、通讯接口全部整合在同一个方形壳体内，能大幅降低整机结构的布线复杂度与装配难度，很多做教育机器人、小型协作模组开发的结构工程师，在选型阶段都会优先考虑这类一体化伺服单元。

　　从实际使用场景来看，这类伺服常被用在多自由度机械臂的关节处，承担关节转动的位置控制、扭矩输出任务，也会被集成在自动化设备的小型变位工位，完成工件的角度翻转、定点定位动作，部分仿生足式机器人的腿部关节也会选用同规格产品，依靠它的闭环位置反馈能力，实现步态动作的精准执行。它的输出端采用金属法兰盘结构，法兰上均匀分布的安装孔位可以直接对接负载端的连接支架，不需要额外设计转接轴套，输出轴中心的定位凸台能保证安装同轴度，避免偏心带来的额外负载损耗。

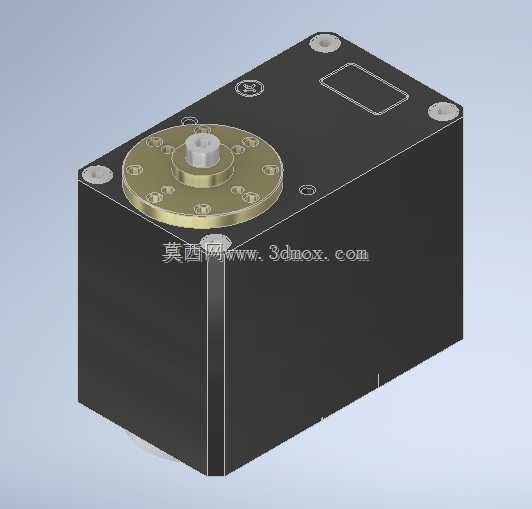

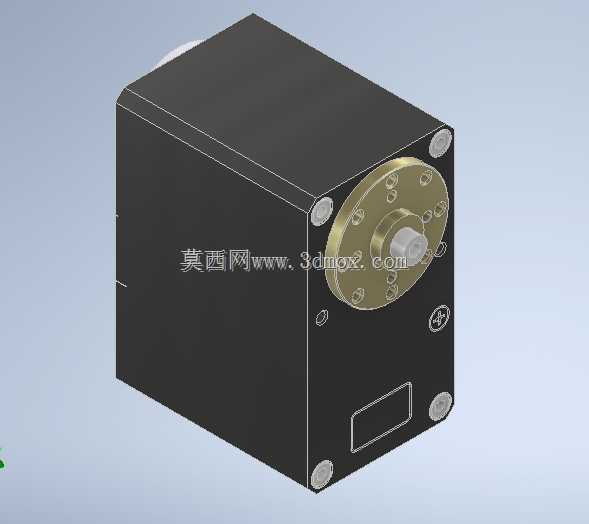

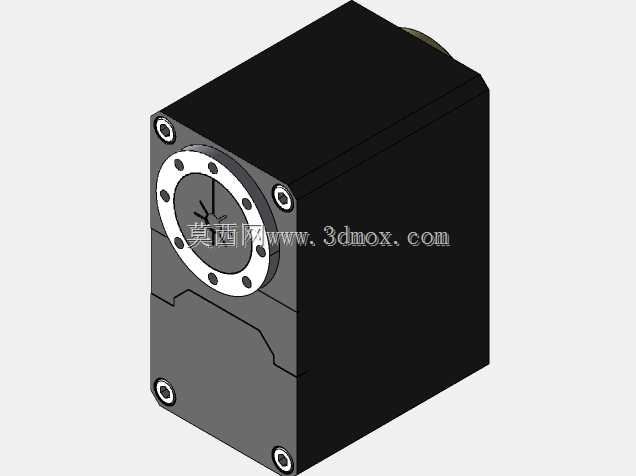

　　设计层面上，这款伺服采用方正的盒式壳体结构，壳体四个角预留了沉头安装孔，既可以从壳体正面锁付螺丝固定在安装基座上，也可以通过侧面的安装位实现侧装，能适配不同的设备安装空间。顶部的金属输出法兰做了加厚处理，能承受一定的径向负载，避免侧向外力直接作用在内部减速箱的齿轮上，延长传动部件的使用寿命。壳体表面预留的状态标识区域，可以直观反馈伺服的运行状态，不需要额外外接状态指示灯。壳体的边角做了小倒角处理，避免装配过程中锐边划伤操作人员或者线束，这类细节设计在批量装配的场景里能有效减少不必要的生产损耗。

　　从安装边界来看，方正的壳体外形方便在结构设计时做空间排布，不需要为异形壳体预留额外的避让空间，壳体的长宽高尺寸适配标准的铝型材安装间距，可以直接固定在20系列、30系列工业铝型材搭建的设备框架上，不需要定制特殊的安装转接件。输出法兰的转动行程覆盖0到360度的可控范围，配合内部的高精度位置反馈元件，能实现0.2度以内的位置控制精度，满足绝大多数小型自动化设备的定位需求。内部的减速组采用金属齿轮搭配精密轴承的结构，能在额定转速下输出稳定的扭矩，同时保证长期运行的传动精度，不会因为齿轮磨损快速出现位置回差变大的问题。

　　集成式的通讯接口设计支持总线式组网，多个伺服可以通过同一条通讯总线串联连接，只需要一组电源线和一组通讯线就能完成十几个关节的接线工作，相比传统舵机的并行接线方式，能大幅减少设备内部的线束数量，降低线束整理的难度，也减少了线束干扰带来的运行不稳定问题。驱动电路内置过流、过温、堵转保护功能，当负载超过额定扭矩出现堵转时，会自动切断动力输出，避免电机烧毁或者齿轮崩齿，提升设备运行的可靠性。在做结构设计时，只需要在壳体周边预留3到5毫米的散热间隙，就能保证伺服长时间连续运行的散热需求，不需要额外加装散热装置，进一步简化设备的整体结构。

　　很多工程师在做小型自动化设备的原型开发时，会优先选用这类一体化伺服，就是因为它不需要额外搭配驱动器、编码器等外围部件，只需要按照通讯协议发送位置指令就能完成动作控制，能大幅缩短原型机的开发周期，同时成熟的量产化产品也能保证后期批量生产时的供货稳定性，不需要为核心执行元件的可靠性做过多的验证工作。在安装布局时，要注意输出轴的负载方向尽量和输出轴同轴，避免长期承受过大的径向弯矩，否则会加速内部轴承和齿轮的磨损，缩短产品的使用寿命；如果确实需要承受径向负载，要在输出端额外加装支撑轴承，分担伺服输出轴的受力。壳体的安装孔位公差控制在合理范围内，设计安装基座时只要按照推荐的孔位尺寸做公差配合，就能实现无应力装配，避免因为安装孔位错位导致壳体变形，影响内部齿轮的啮合精度。
