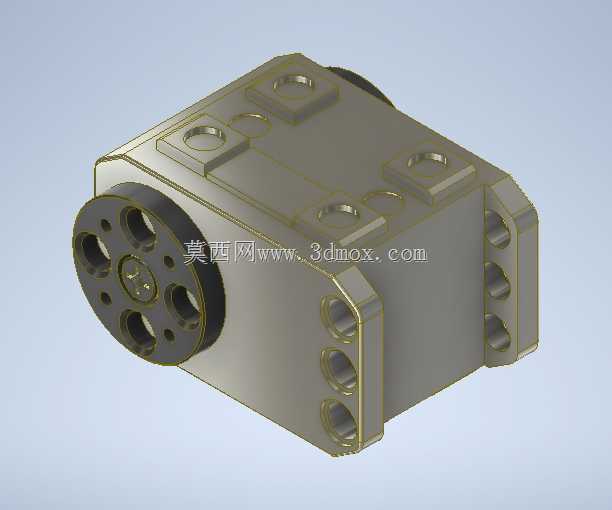

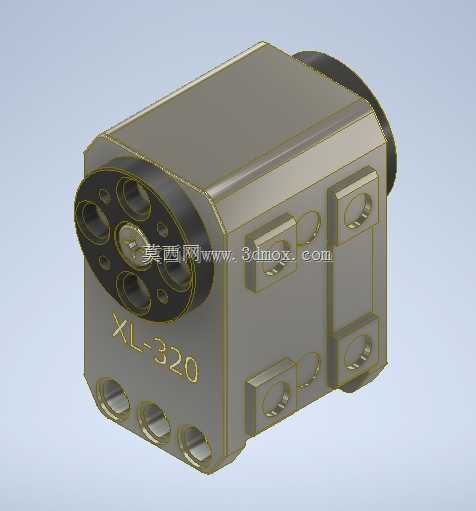

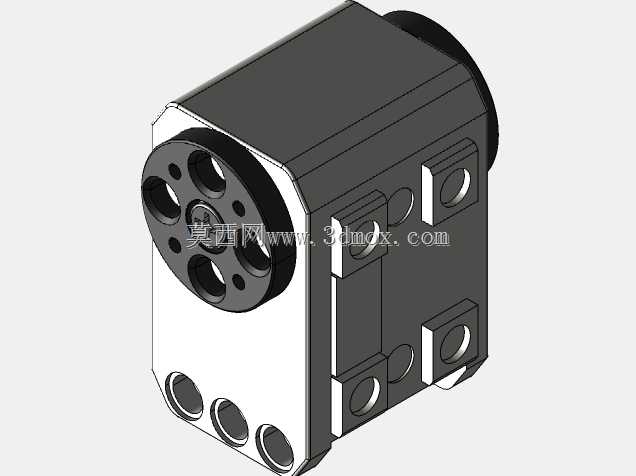

XL320小型数字舵机结构三维建模

　　这款微型数字伺服舵机的三维建模，完全围绕小型机器人、创客教育硬件、小型自动化执行机构的实际装配需求展开，建模过程中优先还原了实物的安装适配性与结构细节，没有做多余的外观美化，所有特征都对应实际量产零件的加工与装配逻辑。从实际应用场景来看，这类小尺寸舵机多用于桌面级机械臂关节、仿生机器人肢体驱动、智能小车转向机构、小型云台姿态调整、创客DIY交互装置的动作执行端，相比大扭矩舵机，它的体积优势非常明显，能塞进空间极其受限的小型设备内部，同时自带的位置反馈特性，也能满足需要精准角度控制的场景，不需要额外加装位置传感器就能实现0-300度左右的角度闭环控制，很多教育类机器人套件里都会选用同规格舵机作为核心执行部件。

　　建模时首先梳理了舵机的实际装配边界，整体外壳采用工程塑料注塑成型的结构逻辑，外壳上的所有安装孔位都严格对应实物的安装尺寸：顶部的四个沉头孔用于上层支架的叠装固定，侧面的三组通孔用于侧向支架的锁附，输出端的花键轴和配套的舵盘安装孔完全匹配标准舵盘的连接尺寸，不管是十字形舵盘、圆形舵盘还是专用的金属舵臂，都能直接适配安装，不会出现孔位错位、轴径不匹配的问题。外壳侧面的加强筋结构也做了完整还原，这些筋位一方面是提升注塑外壳的结构强度，避免舵机堵转时外壳受力开裂，另一方面也能在批量组装时起到定位导向的作用，让内部的减速齿轮组、控制电路板、直流电机能快速卡入外壳定位槽，减少组装时的对位调整时间。

　　从功能特性的还原来看，模型完整呈现了舵机的内部布局逻辑：输出端的行星减速齿轮组排布、尾部的直流驱动电机位置、中部的控制电路板安装空间都做了准确的腔体预留，结构设计时充分考虑了舵机的实际受力情况，输出轴位置做了加厚的轴套支撑，避免长时间带载转动时出现轴孔磨损、输出轴晃动的问题。外壳的合模线、卡扣结构也都做了细节还原，上下壳采用卡扣加螺丝的双重固定方式，既方便生产时的快速组装，也能在后期维护时方便拆开更换齿轮或者调整内部结构，不会出现一次性封装无法拆解的问题。

　　实际选型参考时，这个模型能直接用于整机的装配干涉检查，不需要额外测量实物尺寸：整体的长宽高尺寸完全对应实物的安装边界，输出轴的中心高度、出线口的位置和方向都和实物一致，在做整机结构设计时，可以直接把这个模型导入装配体，提前预留好舵机的安装空间、走线空间，以及舵机转动时的活动范围，避免出现舵机转动时和周边结构件剐蹭、安装螺丝和其他零件干涉的问题。很多新手做小型机器人设计时，经常会忽略舵机转动时的舵盘活动空间，导致实际组装后舵机转到特定角度就会卡住，这个模型里把输出舵盘的最大转动范围也做了特征预留，能直观看到转动时的空间占用情况，提前调整周边结构的位置。

　　另外建模时也考虑了不同安装方式的适配性，除了常规的侧面锁附、顶部叠装，外壳底部的定位凸台也做了还原，能适配带定位槽的专用安装支架，不需要额外做定位治具就能快速把舵机卡入支架，提升组装效率。舵机的出线位置做了下沉式的槽位设计，线材不会凸出于外壳表面，在叠装多个舵机的时候，不会因为线材挤压导致安装间隙变大，也能避免线材被夹在结构件中间出现破损的问题。对于做结构设计的从业者来说，这个模型的细节完整度足够支撑从方案设计到样机加工的全流程参考，不需要再对模型做额外的结构补全，就能直接用于BOM梳理、安装孔位标注、装配工艺模拟等工作，能大幅减少前期测绘实物的时间成本，也能避免手动测绘带来的尺寸误差，提升整体设计效率。
