精密双轴手动位移微调滑台结构

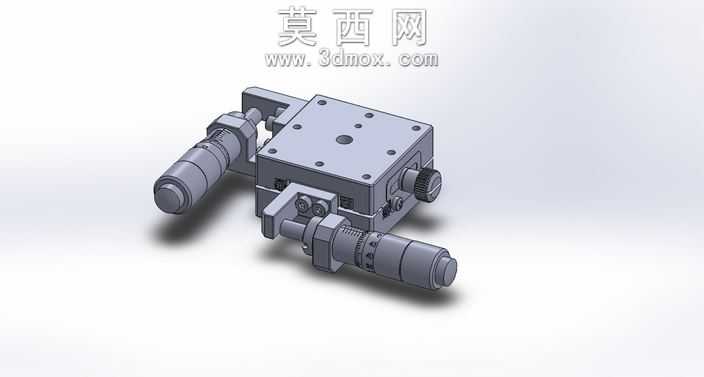

本作品为精密双轴手动位移微调滑台的三维建模成果，建模过程中严格遵循机械加工的实际公差标准，对滑台的每一处结构细节都进行了1:1还原。整体建模以参数化设计为核心思路，先搭建滑台的基体框架，方形台座部分采用实体拉伸特征构建，台面上的安装孔位、定位销孔均按照标准安装尺寸绘制，孔位的同轴度、位置度公差在建模阶段就通过几何约束进行了预设，确保后续出图可直接用于生产参考。两侧的手动调节旋钮组件，建模时拆分了旋钮本体、锁紧环、调节螺杆、连接支座等多个子零件，每个子零件都单独赋予了对应的金属材质，台座主体采用阳极氧化铝材质，渲染时调整了材质的漫反射、粗糙度参数，还原出铝合金哑光的金属质感；调节螺杆部分采用不锈钢材质，添加了细微的螺纹纹理贴图，同时在螺纹面设置了轻微的反光效果，凸显金属加工的精密质感。滑台的内部传动结构也做了完整建模，包含交叉滚子导轨、进给丝杠、锁紧机构等核心部件，导轨的滚道、滚珠的排布都按照实际产品的结构进行还原，可直观展示滑台的位移调节原理。渲染阶段采用了工作室柔光环境，主光源从斜上方45度角打光，搭配辅助补光消除结构死角的阴影，同时添加了柔和的环境光遮蔽效果，让滑台的装配层次、零件衔接处的细节都清晰呈现，整体渲染效果既还原了工业产品的金属质感，又清晰展示了各部件的装配关系，可用于产品展示、结构教学、安装指导等多个场景。设计过程中充分考虑了手动滑台的实际使用场景，对调节旋钮的防滑纹理、台座的安装倒角、锁紧扳手的操作空间都做了细节优化，确保模型不仅外观还原度高，结构逻辑也完全符合实际工业产品的设计规范。
