快接式机械连接锁紧结构三维设计

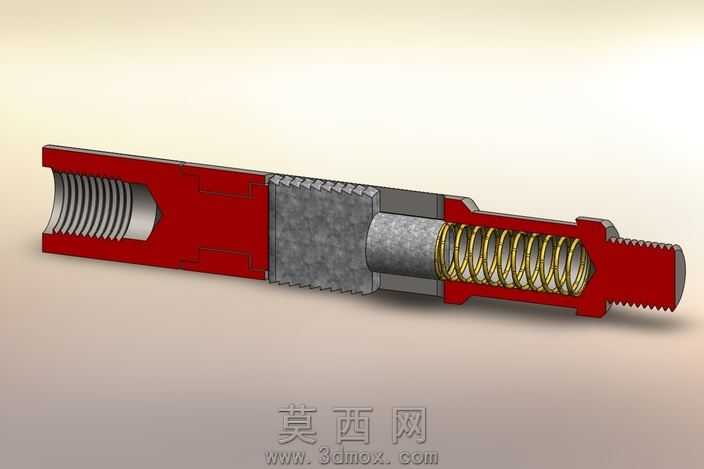

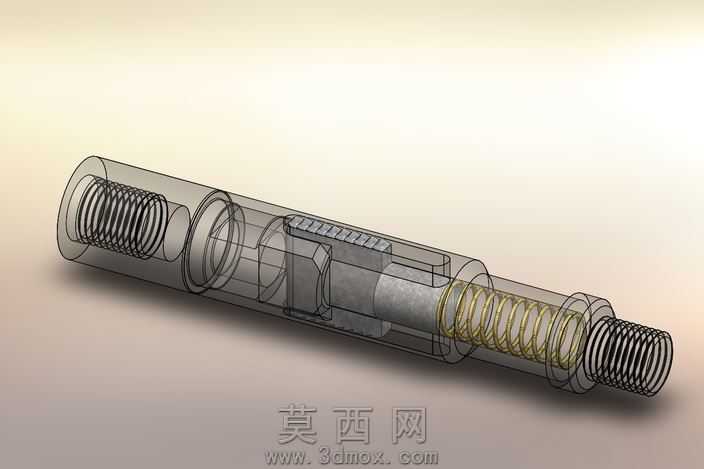

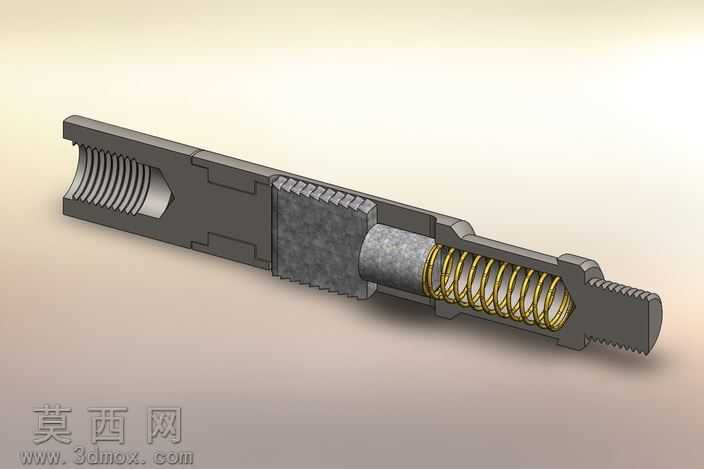

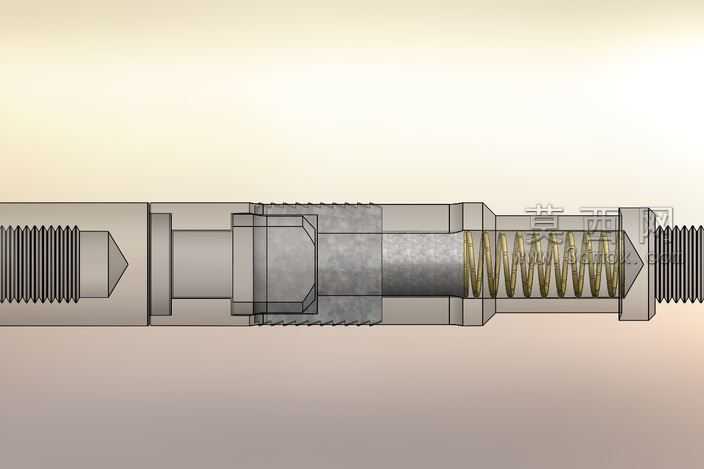

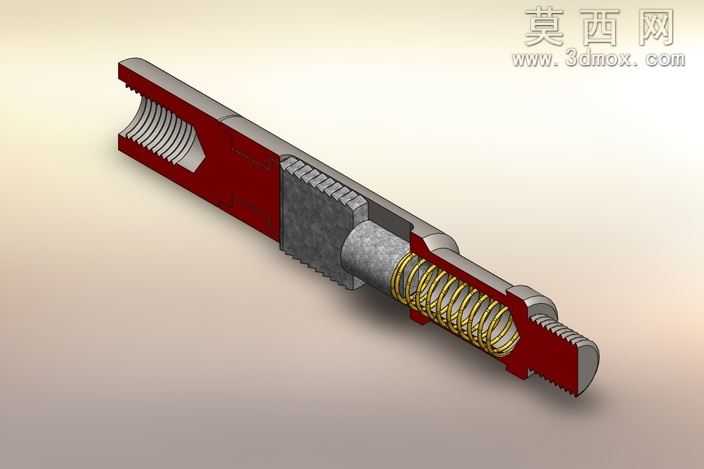

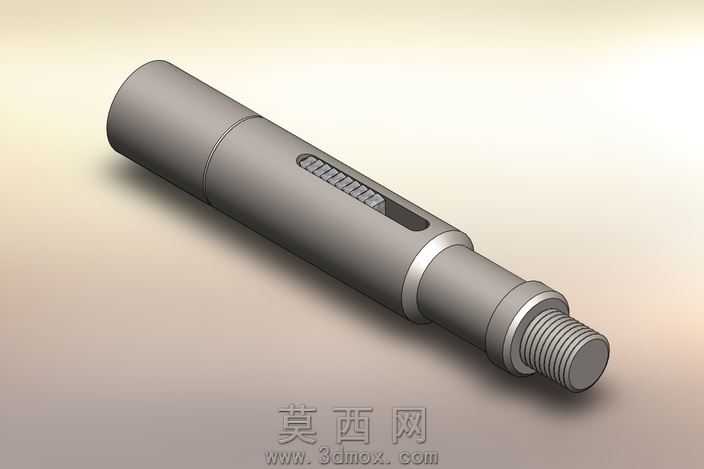

本作品为快接式机械连接锁紧结构的三维建模设计成果，整体采用SolidWorks软件完成全参数化建模，建模过程中对各零部件的尺寸公差、装配间隙做了精准设定，保证后续工程图导出与实际加工的适配性。渲染环节采用哑光金属材质搭配高饱和红色工程塑料材质区分不同功能部件，金属部件表面添加细微的喷砂纹理模拟实际五金件的加工质感，红色部件添加轻微的磨砂塑料质感，弹簧部件单独赋予金属镀锌材质，还原弹簧的金属光泽与弹性视觉特征，整体渲染光影采用柔和的侧上方打光，清晰呈现各部件的结构层次与装配关系。结构设计上，该快接装置采用插拔式配合弹簧锁紧的核心结构，两端分别设置适配不同管径的内齿咬合结构，中段设置滑动锁紧套与复位弹簧，装配时仅需将对接部件插入两端接口，滑动套在弹簧推力作用下自动卡入对接件的限位槽，无需额外工具即可完成稳固连接，拆卸时仅需向后推动滑动套即可拔出对接部件，大幅提升管路或杆件连接的操作效率。设计思路围绕工业场景中频繁拆装的连接需求展开，摒弃传统螺纹连接需要扳手等工具反复旋拧的繁琐操作，通过机械结构的联动实现无工具快速拆装，同时内部的咬合齿结构保证连接后的抗拉强度，弹簧的预紧力可以在设备运行产生振动时防止连接松脱，兼顾操作便捷性与连接可靠性。建模过程中对所有活动部件做了装配干涉检查，模拟插拔、锁紧的全行程动作，确保滑动套、弹簧、咬合齿之间无运动干涉，各部件的圆角、倒角细节均按照实际五金加工工艺要求设置，避免出现无法加工的尖锐结构，整体模型可直接用于工程出图、3D打印原型验证以及批量生产的结构参考。
