经典mini车型副车架电机连接支架结构

　　在小型乘用车辆的动力总成布置环节，动力单元与副车架的连接结构直接决定了行驶过程中动力振动的传递效率、整车NVH表现以及动力部件的固定可靠性，这类连接支架并非简单的刚性固定件，需要同时兼顾承载能力与振动隔振需求，尤其在经典mini这类轴距短、动力舱布置空间极度紧凑的车型上，连接支架的结构合理性直接影响整车装配效率与长期使用稳定性。这款用于经典mini车型的电机连接支架，采用金属基体与橡胶衬套复合的结构形式，金属基体承担主要的载荷传递功能，橡胶衬套则负责过滤动力单元运转过程中产生的高频振动，避免振动直接传递到副车架进而传导至驾乘舱，同时还能缓冲车辆经过颠簸路面时副车架对动力单元的反向冲击，减少动力部件连接位置的应力集中风险。

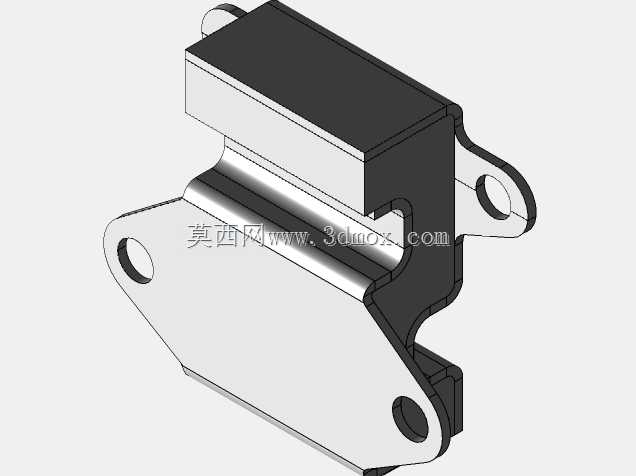

　　从结构设计来看，支架整体采用异形折弯式的承载构型，没有采用规则的块状或板状设计，完全适配mini车型副车架的安装点位与动力单元的固定接口，三个带衬套的安装孔位分别对应副车架侧的两个固定点与动力单元侧的一个固定点，孔位的同轴度、安装面的平面度都按照整车装配的公差要求做了匹配设计，安装时不需要额外做修配调整，能够直接对准预装螺栓完成固定。支架的金属基体部分采用弯折成型的结构，在保证整体结构强度的前提下尽可能压缩了自身的占用空间，适配动力舱内局促的布置边界，不会和周边的管线、散热部件、转向结构产生运动干涉，橡胶衬套与金属基体的结合位置采用了全包覆的嵌合结构，避免长期使用过程中衬套出现移位、脱开的问题，衬套的刚度参数经过匹配，

　　既不会因为刚度过低导致动力单元固定不稳出现行驶中晃动的问题，也不会因为刚度过高损失隔振效果。在实际装车场景中，这类支架属于动力悬置系统的组成部分，日常行驶中需要持续承受动力单元的自重载荷、加减速过程中的纵向冲击力、转向时的横向载荷以及颠簸路面的垂向冲击，因此结构设计时在折弯位置做了局部的加强处理，避免应力集中导致的支架断裂风险，安装孔位的衬套长度也做了匹配，保证螺栓拧紧后衬套的压缩量处于合理区间，既能够实现可靠的防松效果，也不会因为压缩量过大导致衬套提前老化失效。从安装边界来看，支架的整体轮廓完全贴合周边部件的布置间隙，最外侧的安装耳片做了圆弧过渡处理，既减少了安装过程中对周边部件的剐蹭风险，也优化了应力传递路径，

　　避免耳片位置出现应力断裂，支架与动力单元接触的安装面做了平面度处理，保证固定后动力单元的安装角度处于设计要求范围内，不会因为安装面倾斜导致动力单元输出轴的同轴度出现偏差，进而影响传动系统的使用寿命。不同于通用型的固定支架，这款支架的结构完全针对经典mini车型的副车架结构与动力单元布置位置开发，所有的弯折角度、孔位间距、安装面高度都和原车的OEM参数完全匹配，替换安装时可以直接沿用原车的固定螺栓，不需要额外做打孔、焊接等改装操作，橡胶衬套的阻尼特性也和原车的悬置系统匹配，更换后不会改变原车的振动传递特性，能够保持原车的驾乘质感。在建模过程中，这类复合结构的支架需要分别处理金属件与橡胶件的配合公差，既要保证金属基体的结构强度符合载荷要求，也要考虑橡胶衬套的压缩变形量，避免装配后出现过盈量不足或者过盈量过大的问题，同时安装孔位的位置度公差需要严格控制，否则装车时会出现孔位不对中、螺栓无法穿入的问题，影响装配效率。
