小型椭圆扬声器内部结构占位三维数模

　　做消费类电子结构堆叠的时候，这类小型椭圆扬声器的占位模型是前期方案阶段绕不开的基础参考件，很多刚入行的结构工程师容易忽略占位件的精度对整机堆叠的影响，等到开模阶段才发现音腔预留空间和实际扬声器尺寸冲突，要么削薄音腔壁牺牲低频表现，要么调整周边器件位置拖慢项目进度，这类精准的占位数模刚好能解决前期方案的边界确认问题。从实际应用场景来看，这类小尺寸椭圆扬声器大多用在便携通讯设备、小型智能穿戴、掌上数码终端这类内部空间极度紧凑的产品里，和圆形扬声器相比，椭圆结构能在有限的横向宽度里获得更大的振膜有效辐射面积，在不增加整机厚度的前提下提升中低频的发声效率，很多超薄款的手持通讯设备都会优先选用这类异形扬声器来平衡发声性能和空间占用。

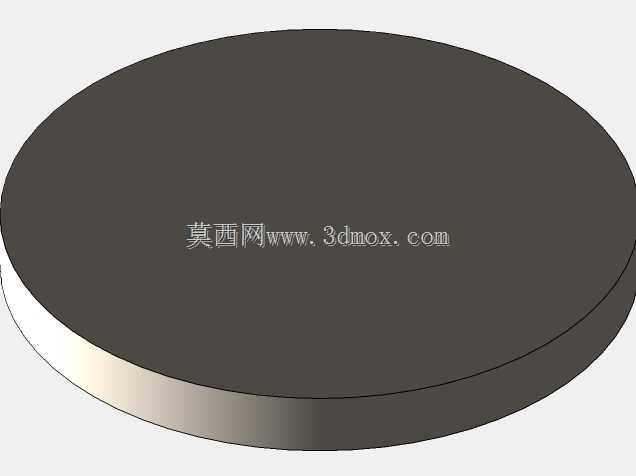

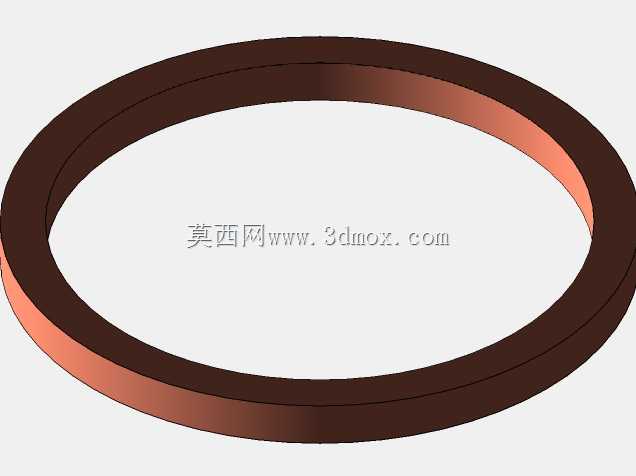

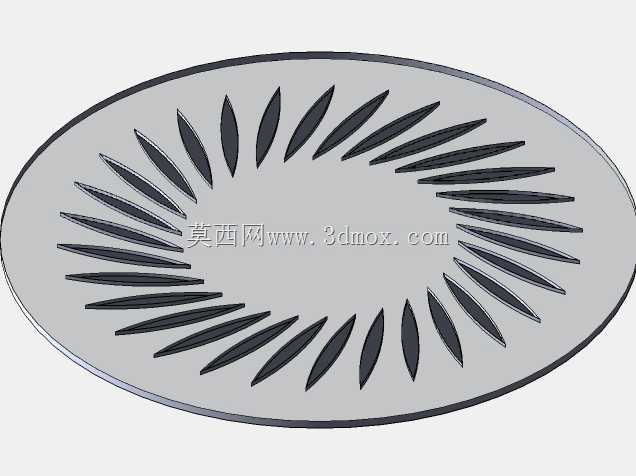

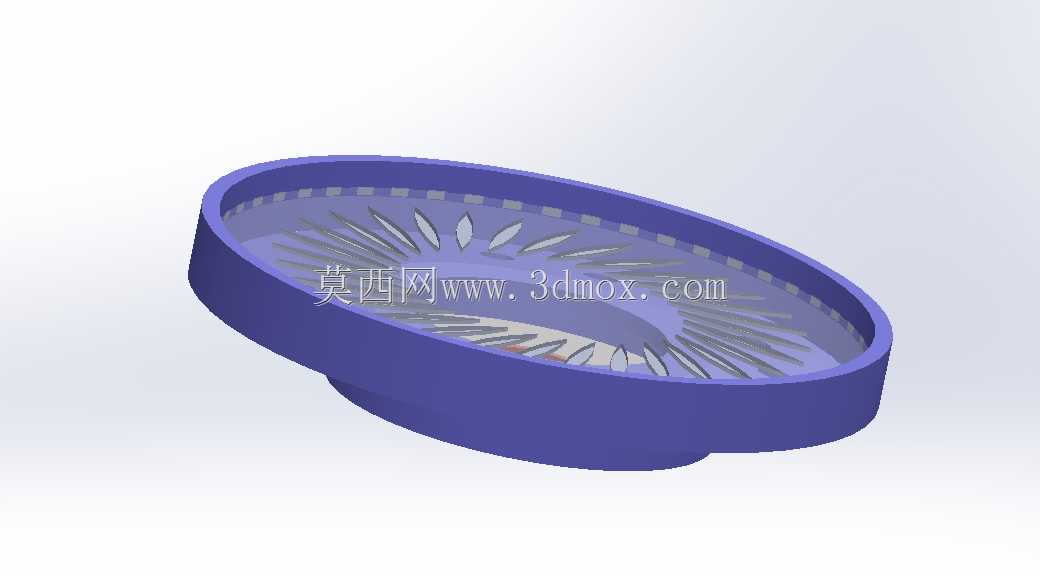

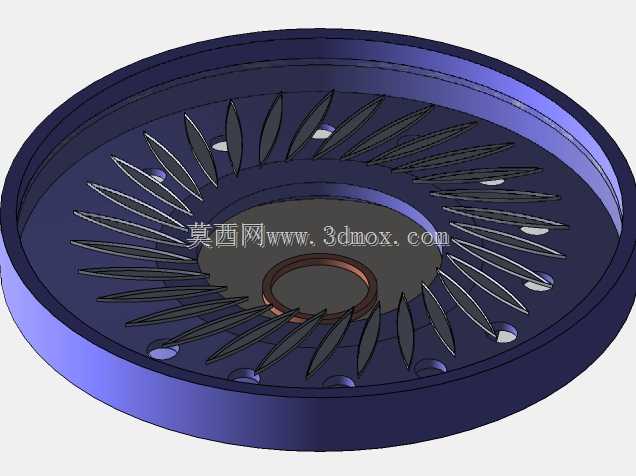

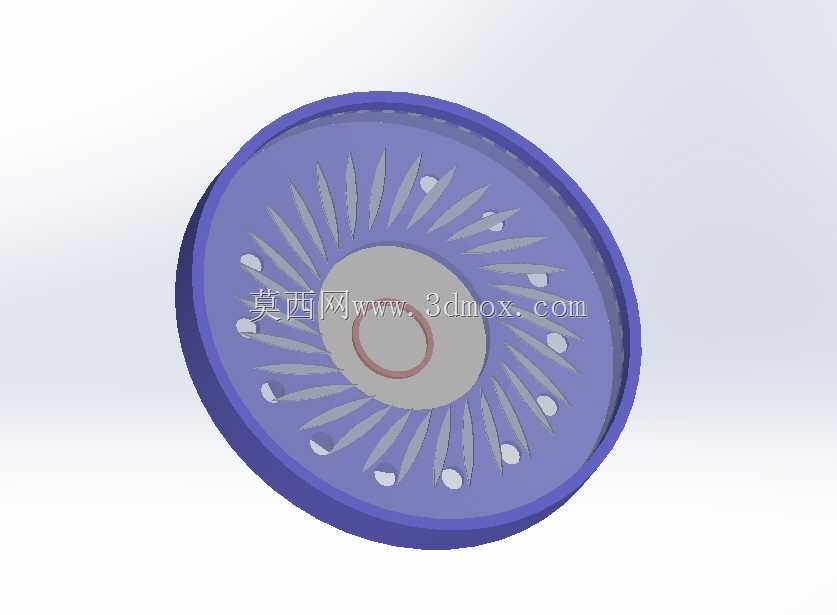

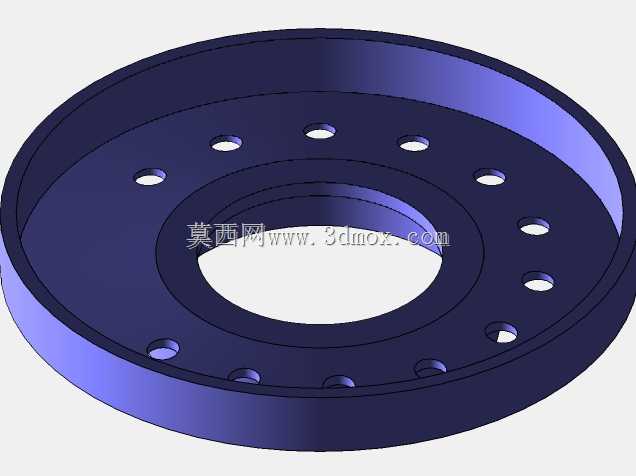

　　从功能特性上看，这个模型完整还原了这类小型扬声器的核心结构边界：外围的紫色塑壳是扬声器的支撑基体，承担着固定内部磁路、振膜组件以及和整机壳体装配定位的作用，壳体边缘的台阶结构是打胶或者超声焊接的配合位，设计的时候要注意和整机音腔的密封配合，一旦出现缝隙就会产生声短路，直接降低发声的响度和低频质感。内部放射状排布的是振膜的加强筋结构，这类薄型振膜本身刚度有限，通过放射状的筋位设计可以在不明显增加振膜重量的前提下提升整体刚性，减少大音量下的分割振动，降低失真。模型底部突出的定位凸台是和整机PCB或者壳体定位柱配合的结构，设计安装位的时候要预留对应的避让槽，同时要注意凸台周边的走线空间，避免扬声器装配的时候压断周边的柔性线路板。

　　从设计思路层面拆解，这类占位模型不是简单的外形描摹，而是把实际量产扬声器的所有安装干涉边界都做了还原：包括振膜的最大振动冲程预留空间，很多工程师做堆叠的时候只算扬声器的静态高度，忽略振膜工作时的上下振动余量，导致振膜打到壳体内部的筋位产生杂音；还有磁路部分的金属屏蔽边界，这类小型扬声器的磁路如果离天线或者霍尔器件太近，会产生电磁干扰，占位模型里把磁路的外轮廓也做了明确标注，方便堆叠的时候提前预留安全距离。外形尺寸方面，这类椭圆扬声器的长轴短轴比例一般控制在1.5:1左右，刚好适配手持设备的边角空间，整体厚度控制在3mm到4mm区间，能适配超薄整机的设计需求，安装孔位一般采用对角定位或者周边点胶固定，不需要额外的螺丝锁附，

　　能进一步节省装配空间。实际做结构设计的时候，用这类占位模型可以提前确认音腔的密封容积，这类小型扬声器的推荐音腔容积一般在0.5cc到1cc之间，容积太小低频下不去，容积太大会浪费宝贵的整机空间，通过占位模型可以快速在整机数模里划分出音腔区域，提前评估音腔壁的壁厚和走胶空间，避免后续和电池、主板、按键组件产生空间冲突。另外要注意的是，这类扬声器的出声方向要和整机的出声孔位置对齐，模型里的振膜正面就是出声面，设计的时候要在出声面和机壳之间预留0.2mm左右的缓冲泡棉空间，既可以密封防止声短路，也能抵消装配公差带来的挤压，避免振膜被压到产生变形。很多新手做设计的时候会把扬声器直接贴死在机壳内壁，没有预留缓冲空间，装配后振膜被顶住，直接出现无声或者音质发闷的问题，这类细节在占位模型的边界设计里都有对应的参考，能帮工程师提前规避这类低级错误。从建模精度来看，这个模型把扬声器的所有装配干涉面都做了清晰的区分，支撑壳体、振膜、底部定位凸台的轮廓都和实际量产件的公差带匹配，不会出现占位模型和实际采购件尺寸偏差过大的问题，前期方案阶段用这个模型做堆叠，后续换用同规格不同厂商的扬声器时，不需要大幅调整周边结构，能大幅缩短方案迭代的时间。
