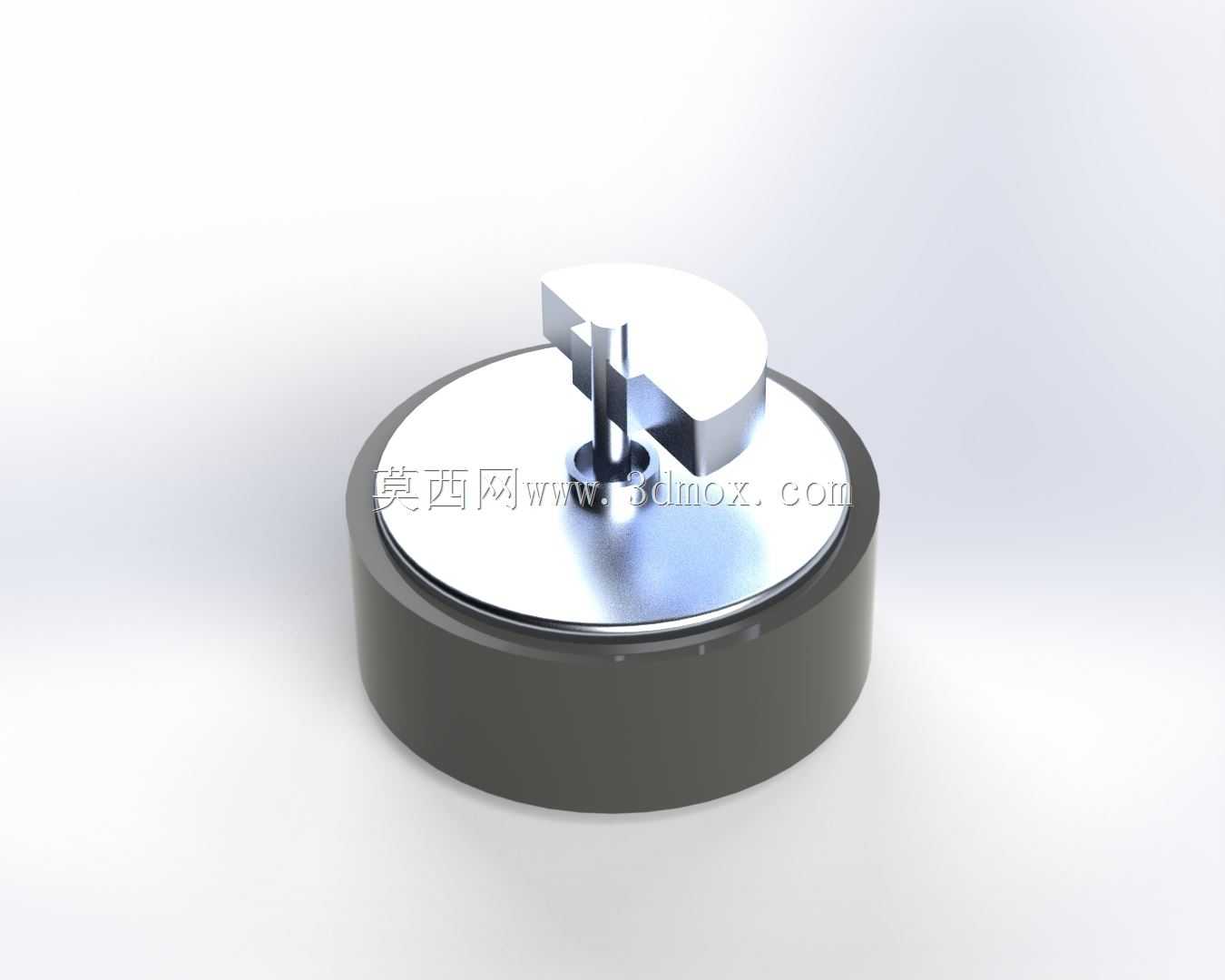

游戏手柄内置偏心振动驱动电机结构

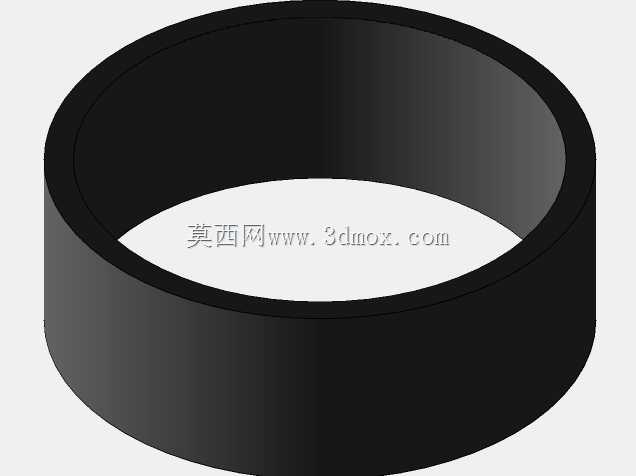

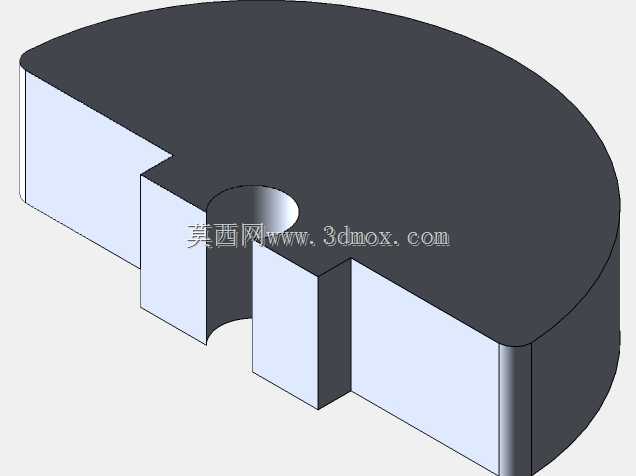

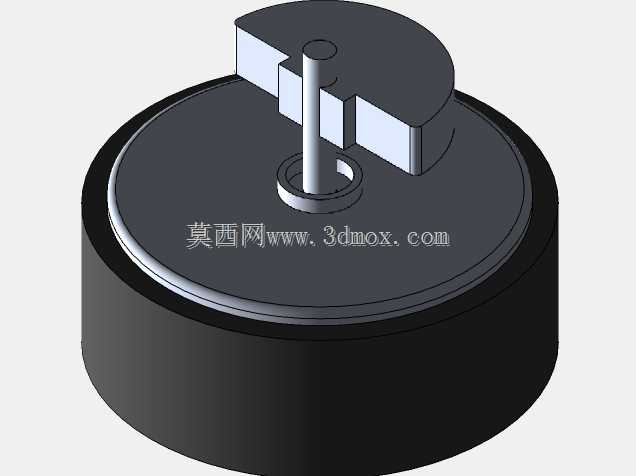

　　这类带偏心配重块的微型振动电机，是消费电子触觉反馈系统里的核心执行部件，最常见的应用场景就是各类游戏控制器内部，用来把游戏内的交互动作转化为玩家手部可感知的振动触感，比如碰撞反馈、按键触发震感、场景环境震动模拟都靠这类部件实现。从结构设计上看，这类电机采用扁平式圆柱外壳设计，整体轴向尺寸做了压缩，刚好适配游戏手柄内部狭窄的安装空间，不会挤占手柄内部按键、电路板、电池的排布位置，外壳采用金属拉伸成型，既可以给内部定子、转子提供结构防护，也能作为磁路的组成部分提升磁能利用率。顶部的偏心配重块是实现振动功能的核心结构，配重块采用非对称的扇形结构，重心偏离电机输出轴的旋转中心，当电机转子带动配重块高速旋转时，

　　偏心质量产生的离心力会带动整个电机产生周期性的振动，振动的频率和振幅可以通过调整电机的供电电压改变转速来实现调节，从而匹配不同交互场景下的震感需求。在安装边界上，这类电机的圆柱外壳外径通常控制在8到12毫米区间，整体高度不超过6毫米，外壳底部预留两个焊接引脚，直接对应手柄主控电路板上的焊盘位置，装配时不需要额外的固定支架，直接通过引脚焊接就能完成固定，同时引脚还承担供电传输的作用，简化了装配流程。设计这类电机结构的时候，首先要平衡配重块的质量和电机的输出扭矩，配重块质量太小的话，振动幅度不足，玩家感知到的震感太弱，配重块质量过大的话，电机启动负载过高，会导致启动延迟、转速上不去，甚至出现堵转烧毁的问题，

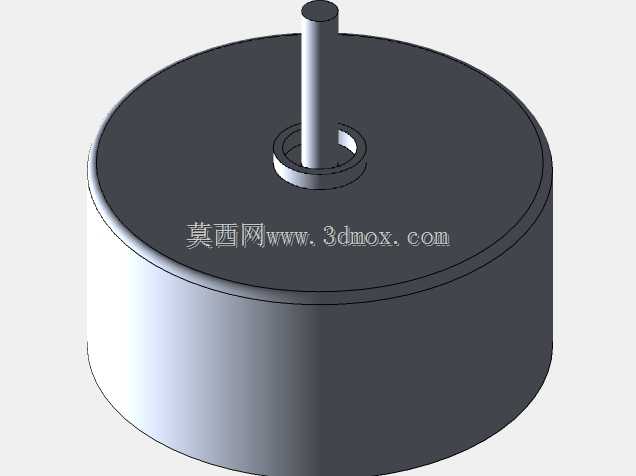

　　所以配重块通常采用密度较高的锌合金或者钨合金材质，在有限的体积内获得足够的偏心质量，同时把配重块的外形做了圆弧过渡处理，避免高速旋转时和周边的结构件产生干涉。电机内部的转子采用绕线式结构，和定子的永磁体配合实现旋转驱动，顶部的输出轴和偏心块之间采用过盈压装的方式固定，不需要额外的紧固件，保证高速旋转时配重块不会出现松脱。在实际应用中，这类电机的振动传导路径也经过了针对性设计，电机外壳直接和手柄的内壳筋位接触，把振动直接传递到手柄的握持区域，减少振动在传递过程中的损耗，让玩家握持时能获得清晰的震感反馈，同时电机的供电回路会单独增加滤波电容，避免电机启动时的电流波动影响手柄其他电路的正常工作。和普通的微型驱动电机不同，

　　这类振动电机不需要持续的稳定转速输出，反而需要快速的启停响应能力，这样才能实现短促、清晰的震感反馈，比如射击类游戏里的开枪震动，就需要电机在几十毫秒内达到额定转速，又在几十毫秒内完全停转，避免震感拖沓影响交互体验，所以在转子的动平衡设计上，除了偏心块刻意保留的不平衡量之外，转子其余部分都做了高精度的动平衡校正，减少不必要的振动损耗和噪音。在结构建模的时候，需要重点关注偏心块旋转时的最大外轮廓边界，预留足够的安全间隙，避免电机工作时偏心块刮碰到周边的导线、壳体或者其他电子元件，同时要确认外壳的安装定位尺寸，保证焊接后电机的位置精度，避免因为安装偏移导致振动传导方向出现偏差，影响震感的均匀性。这类扁平振动电机除了应用在游戏手柄上，也会用在小型可穿戴设备、便携数码产品的触觉反馈场景里，不同应用场景下只需要调整偏心块的质量和电机的额定转速，就能匹配不同的振动强度需求，核心的结构原理保持一致。
