Nema17规格步进电机占位符三维数模

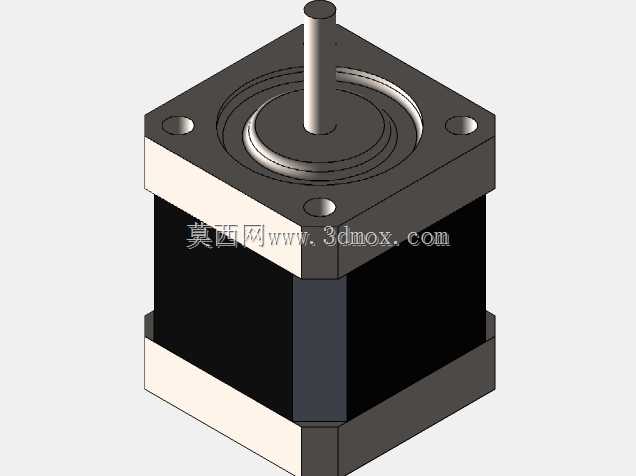

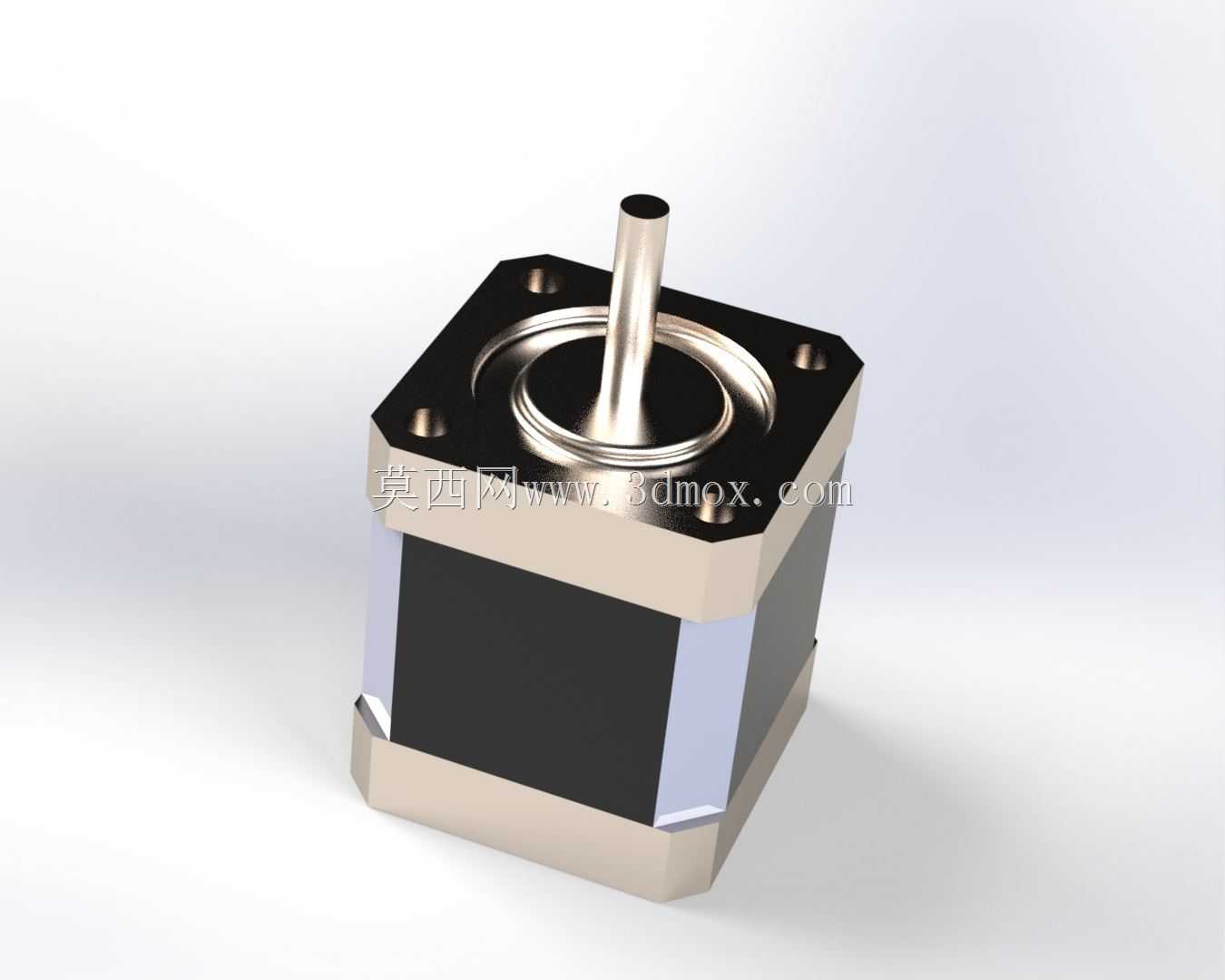

　　在非标自动化设备、小型数控装置、3D打印运动模组、桌面级机械臂这类对安装空间有严格约束的设备开发流程中，前期布局阶段往往不需要引入完整的步进电机详细数模，仅需要能准确还原安装边界、外形轮廓、轴伸位置的占位模型，就能完成整体结构的干涉检查、安装孔位对齐、走线空间预留等核心设计工作，避免过早加载高细节数模导致装配体卡顿，也能减少前期方案迭代时的重复调整工作量。这款Nema17规格的步进电机占位模型，完全遵循行业通用的42系列步进电机安装规范设计，安装法兰的四个固定孔位中心距严格对齐42mm×42mm的行业通用标准，孔位直径适配M3规格的安装螺丝，轴伸部分的直径、伸出长度、轴端台阶位置都和市售常规42步进电机的参数保持一致，

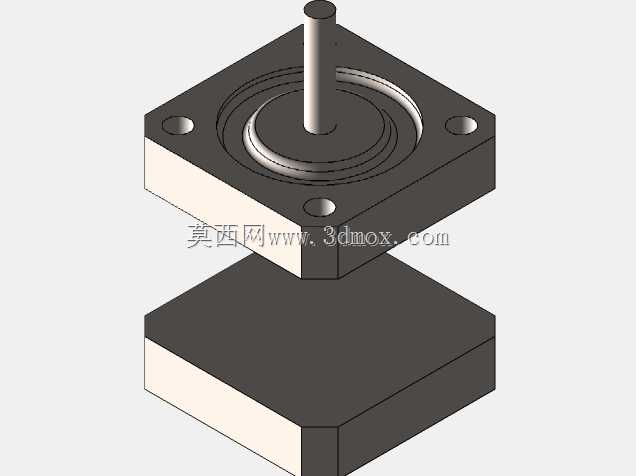

　　法兰端面到电机尾部的本体长度也按照常规短机身42步进电机的尺寸做了还原，能完全匹配实际选型时的安装空间要求。从设计思路上看，这个占位模型没有还原电机内部的定子、转子、线圈绕组等细节结构，仅保留了外部的装配基准特征：法兰安装面作为整个模型的装配基准面，轴伸的中心轴线作为传动对齐基准，四个安装孔的中心位置做了精确的同轴约束，电机本体的方形外壳轮廓做了简化的直角处理，没有保留实际产品表面的散热筋、接线座凸起等细节，最大程度降低了模型的几何复杂度，在大型装配体中调用时不会占用过多的系统资源，同时又能完全满足布局阶段的所有校验需求。在实际工程应用场景里，这类占位模型的使用频率远高于完整的产品详细数模：做设备整体方案评审时，

　　结构工程师只需要确认各运动部件的相对位置不发生干涉，电机和同步轮、联轴器等传动件的配合位置准确，安装螺丝的操作空间足够，不需要关注电机内部的结构细节；做电气布局时，也可以通过这个占位模型预留出电机接线端的走线空间，提前规划线缆的弯曲半径，避免后期装配时出现线缆和结构件剐蹭的问题。模型的外形边界完全贴合实际产品的最大外轮廓，不会出现占位模型尺寸偏小导致后期实际电机装不进去的问题，也不会因为尺寸偏大造成不必要的空间浪费，对于做紧凑型设备设计的工程师来说，这种精准的占位模型能大幅提升前期方案的布局效率，减少后期因为安装空间不足导致的结构返工。在安装边界的处理上，模型特意保留了法兰面和电机本体之间的定位台阶特征，

　　这个台阶是实际安装时和设备安装板定位配合的关键特征，很多简化模型会忽略这个细节，导致装配时电机的轴向定位出现偏差，这个模型准确还原了台阶的高度和直径，能保证装配时的定位精度和实际安装状态完全一致。轴伸部分的长度也做了精准控制，在搭配联轴器做传动布局时，能准确核算联轴器的锁紧位置，避免出现轴伸过长顶到电机端盖、或者轴伸过短导致联轴器锁紧面积不足的问题。对于经常做小型自动化设备开发的结构工程师来说，这类标准化的占位模型是日常设计工作中必不可少的基础元件库内容，不需要每次做新项目都重新绘制电机的轮廓，直接调用就能快速完成布局，同时因为尺寸完全对齐行业通用标准，不管后期选用哪个品牌的同规格42步进电机，都不需要调整原有安装结构的设计，能大幅缩短项目的开发周期，减少选型变更带来的结构修改工作量。
