100ZYT系列直流有刷电机三维结构

　　在小型自动化输送线、桌面级加工设备、低压供电的户外作业机具这类场景里，24V供电等级的直流动力单元一直是选型高频项，这类场景往往没有稳定的三相工业供电，多依赖蓄电池、开关电源低压输出，同时对动力单元的安装兼容性、负载持续输出能力有明确要求，本次梳理的100ZYT系列直流电机结构，正是针对这类低压直流动力需求完成的三维建模还原。

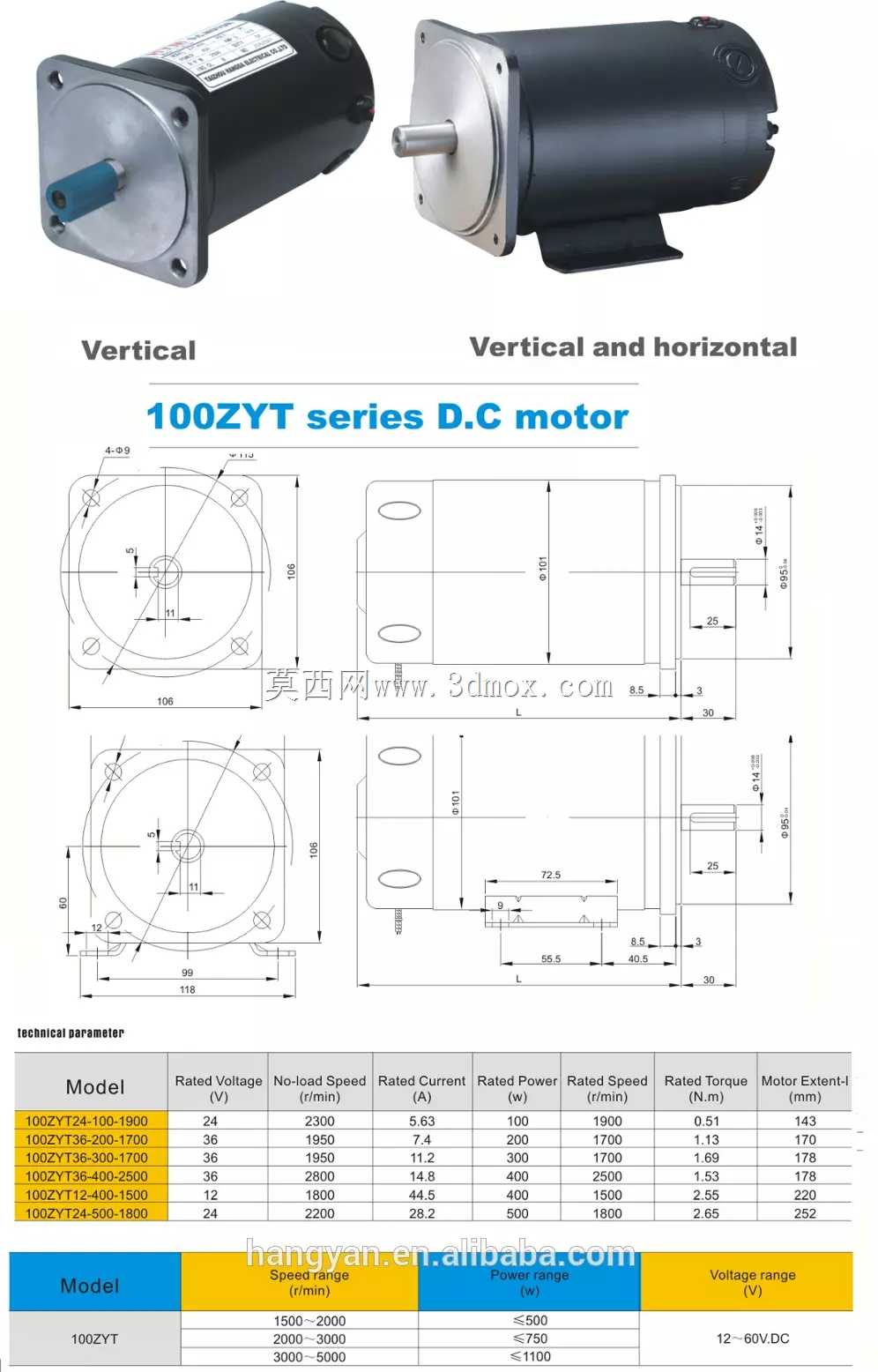

　　从实际使用的功能特性来看，该系列电机支持垂直、水平两种安装姿态，适配不同设备的布局需求：垂直安装状态下可直接对接立式负载的输入轴，省去额外的转角传动构件，常见于小型升降机构、立式搅拌装置的动力端；水平安装则适配绝大多数输送辊、皮带线驱动端的布局，自带的安装脚座可直接通过螺栓固定在设备型材框架上，不需要额外加工转接支架。电机输出端采用标准D型轴结构，轴伸端的配合公差按照通用传动件的配合要求设计，可直接适配联轴器、同步带轮、链轮等常规传动零件，不需要二次加工轴头，能减少现场装配的工序耗时。

　　建模过程中首先参考了实物的安装边界约束：前端法兰的安装孔位采用对称分布设计，孔距、孔径完全匹配行业通用的100机座号电机安装尺寸，可直接替换同机座号的其他同类型电机，不需要修改设备端的安装孔位；电机本体的外径、总长度尺寸严格按照实物测绘值还原，建模时预留了尾部接线盒、散热壳体的空间，避免在设备装配时出现与周边构件的干涉问题。考虑到这类电机常应用在持续运转的工况，建模时还原了壳体表面的散热筋结构，这些结构并非外观装饰，实际运转时可增大壳体与空气的接触面积，配合内置的散热风叶带走电枢产生的热量，避免长时间负载下绕组温升过高。

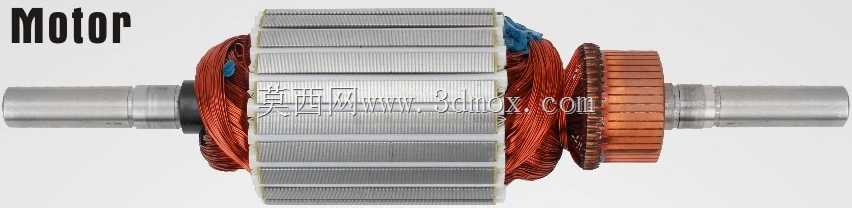

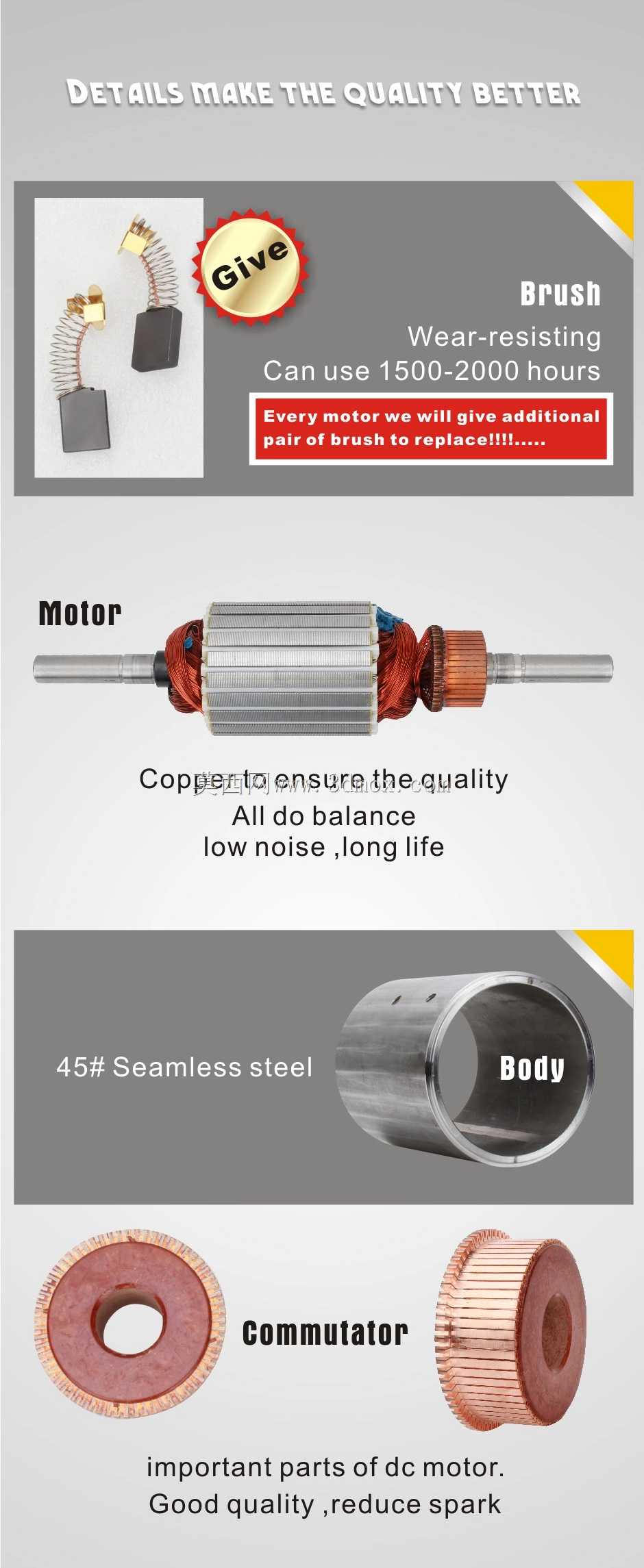

　　从设计逻辑上，该系列电机的结构拆分完全按照实际生产装配顺序搭建：前端盖通过螺栓与机壳连接，内置的轴承位可支撑输出轴的径向与轴向载荷，轴承选型匹配500W功率下的额定负载，可承受额定转速下的连续运转磨损；中间的机壳部分采用钢制拉伸壳体，既作为定子永磁体的安装基座，也承担整个电机的结构强度支撑，建模时还原了机壳内壁的磁钢安装槽位，可清晰看到磁钢的排布方式与气隙预留尺寸；尾部的端盖集成了刷架安装位，有刷结构的碳刷、弹簧压件的位置都做了1:1还原，方便后续做维护拆解的模拟演示，尾部的出轴位置预留了编码器安装位，若后续需要做闭环转速控制，可直接加装增量式编码器，不需要改动电机本体结构。

　　在安装尺寸的细节处理上，建模时特意核对了不同安装姿态下的干涉边界：垂直安装时前端法兰的止口尺寸与通用安装座的止口公差匹配，可保证电机安装后输出轴的同轴度，避免运转时出现轴系跳动；带脚座的水平安装版本，脚座的安装槽采用长圆孔设计，可在小范围内调整电机的安装位置，方便张紧对接的同步带或链条，这点细节在实际设备调试时非常实用，不需要反复扩孔调整位置。电机的接线盒位置设置在机壳侧面，接线口采用标准的防水格兰头安装尺寸，可适配常规的线缆密封接头，在有少量溅水、粉尘的工况下也能保证接线端的防护能力。

　　从选型适配的角度，该结构模型可直接用于设备布局阶段的干涉检查：在做整机三维装配时，将电机模型导入装配环境，可提前核对电机与周边机架、传动件、护罩的空间距离，避免生产加工完成后才发现安装空间不足的问题；同时模型上保留了所有关键安装尺寸的特征，可直接从模型上提取法兰孔位、轴径、轴伸长度、安装脚孔距等参数，直接用于设备安装板的工程图出图，减少反复核对样本参数的工作量。针对不同的功率、转速版本，该系列模型采用参数化的特征搭建方式，可通过调整机壳长度、绕组参数对应的特征尺寸，快速衍生出不同功率等级的同系列电机模型，覆盖200W到500W区间的24V直流动力需求，适配不同负载扭矩的设备场景。

　　实际工况中这类电机常遇到的过载、安装不同心等问题，在建模时也做了对应的结构体现：输出轴的台阶位置做了退刀槽设计，可减少应力集中，在短时过载的情况下避免轴头断裂；前端盖的轴承室采用过盈配合的尺寸设计，建模时标注了配合公差，可指导实际生产时的轴承压装工艺，避免轴承跑外圈导致的异响、温升问题。
