燃气轮机焊接式壳体结构三维数模

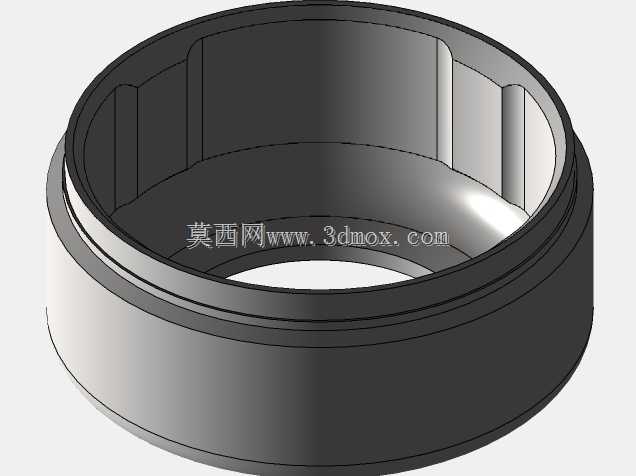

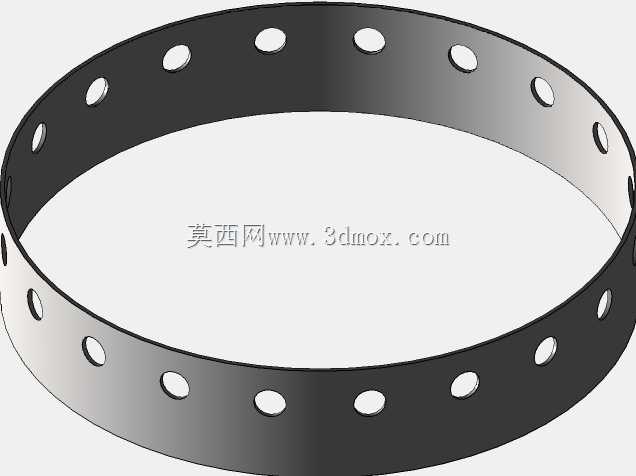

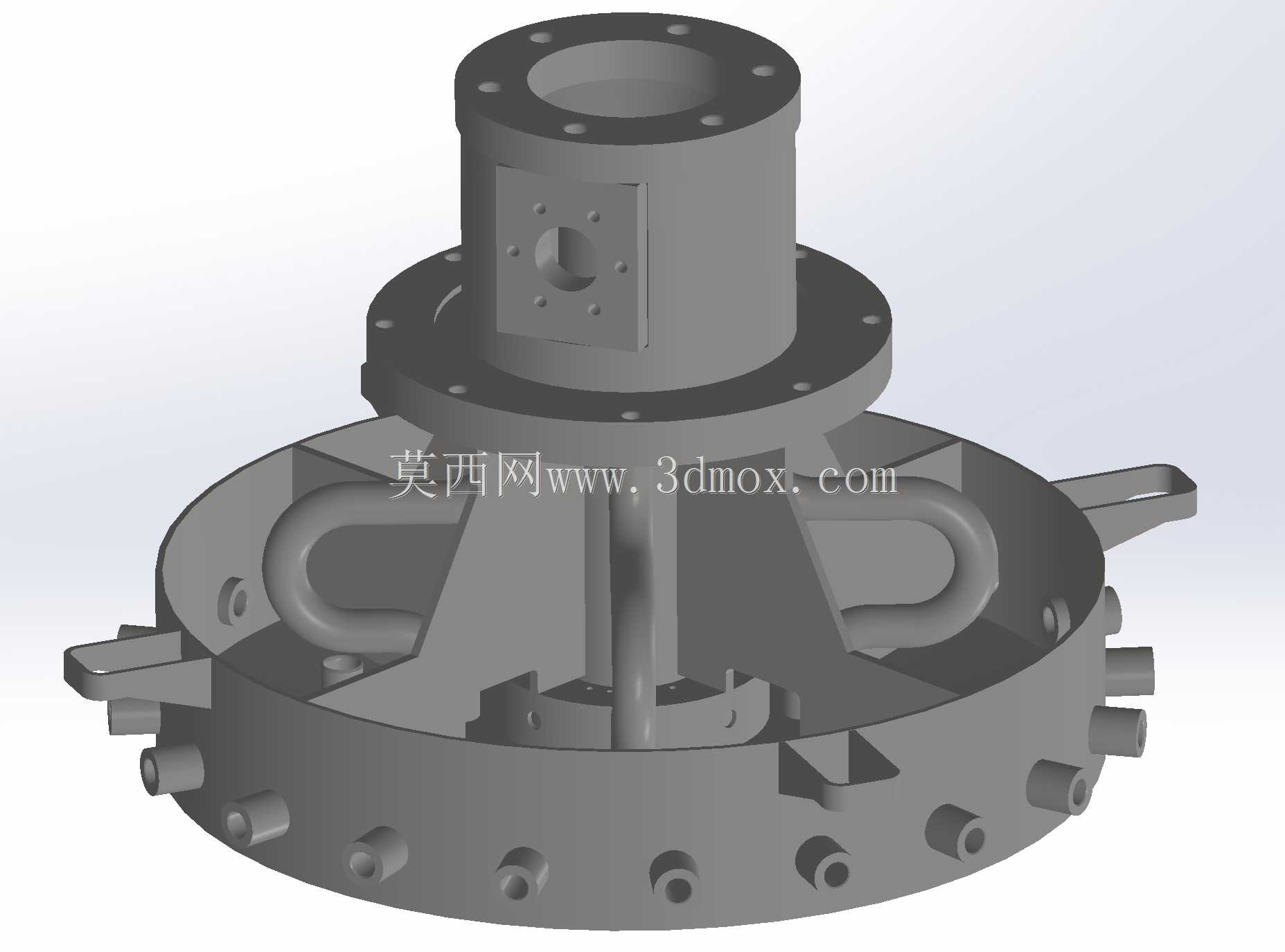

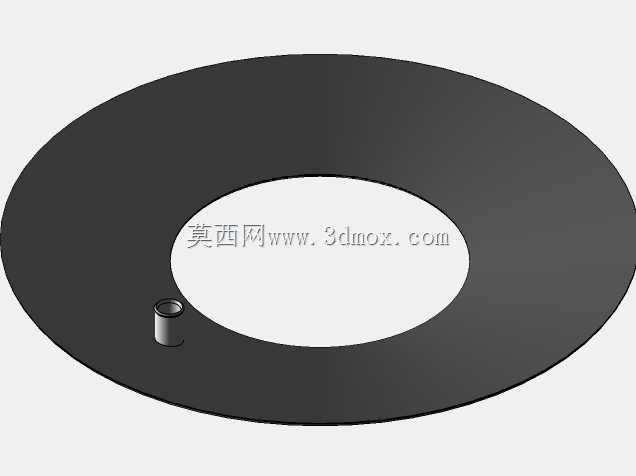

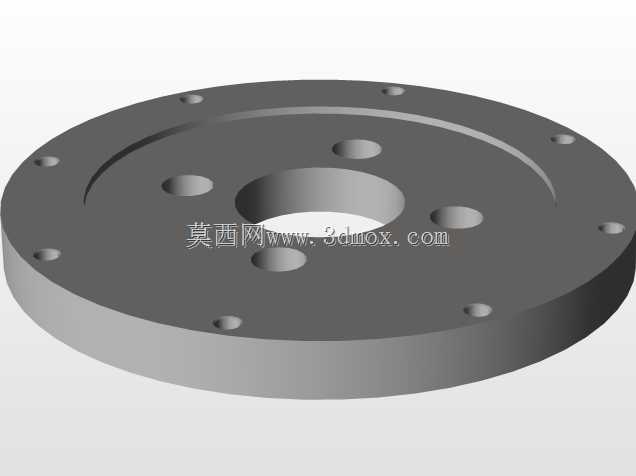

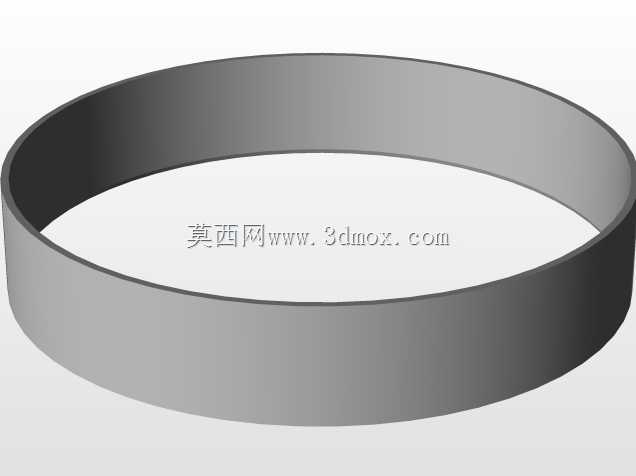

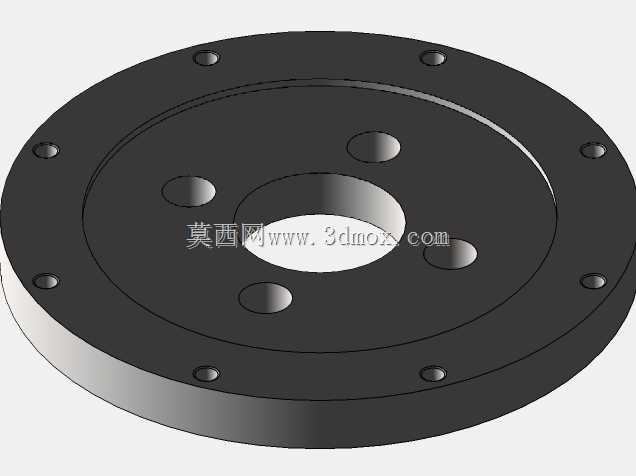

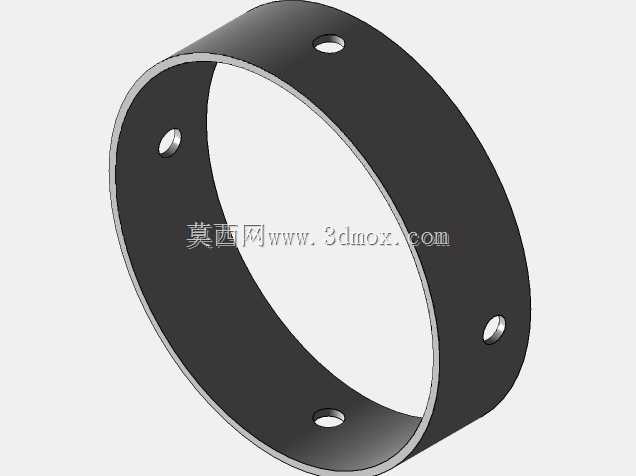

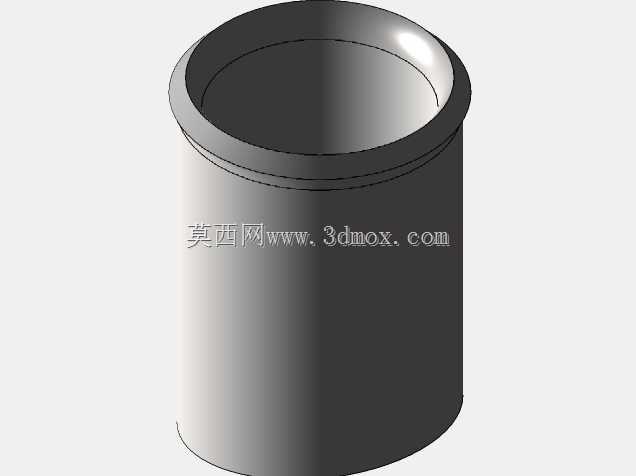

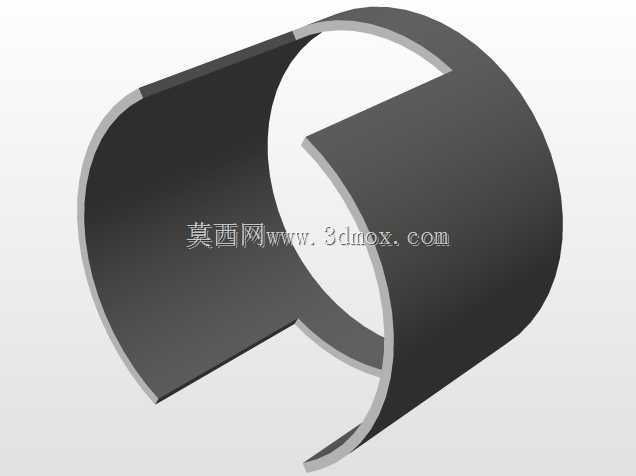

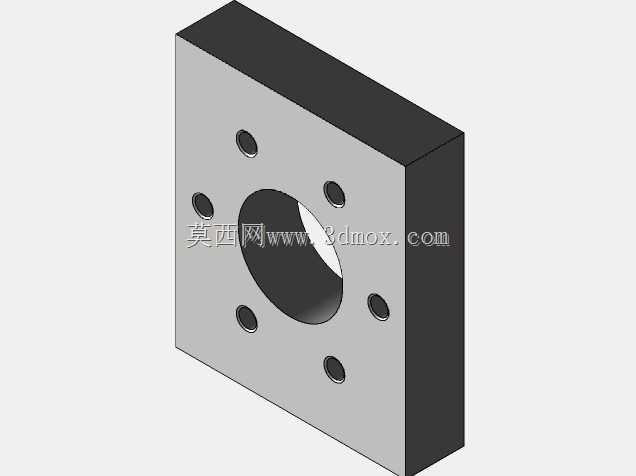

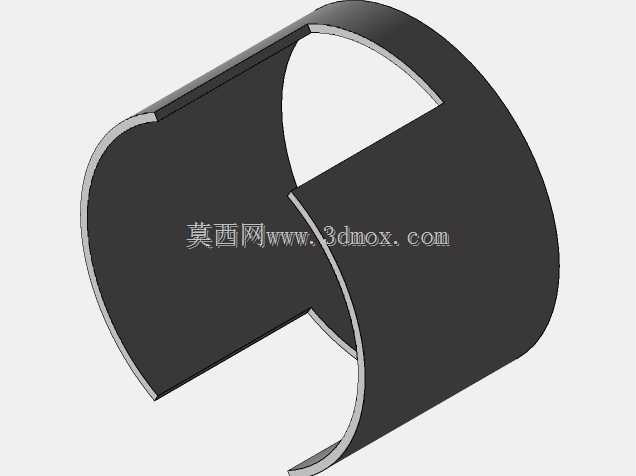

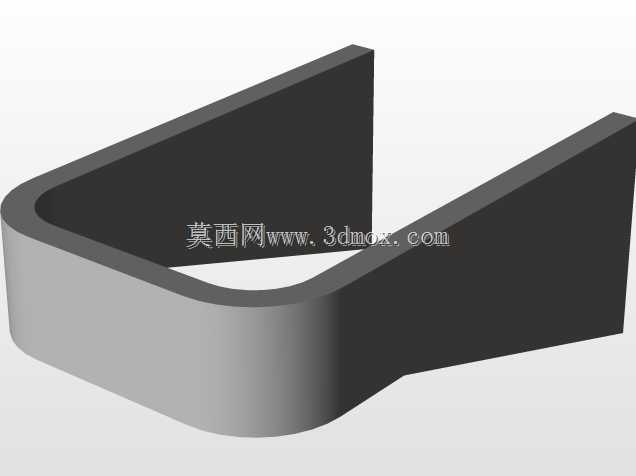

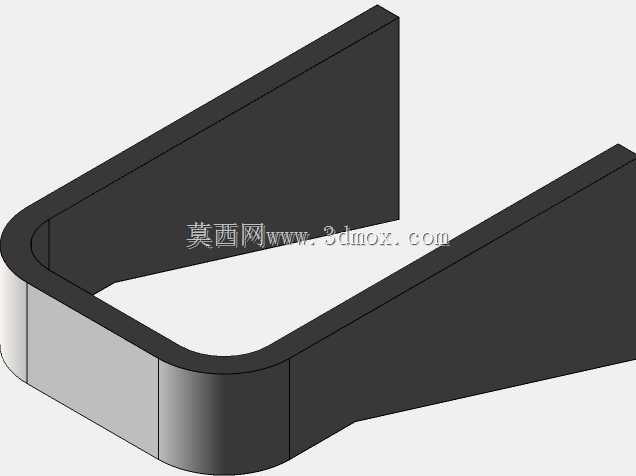

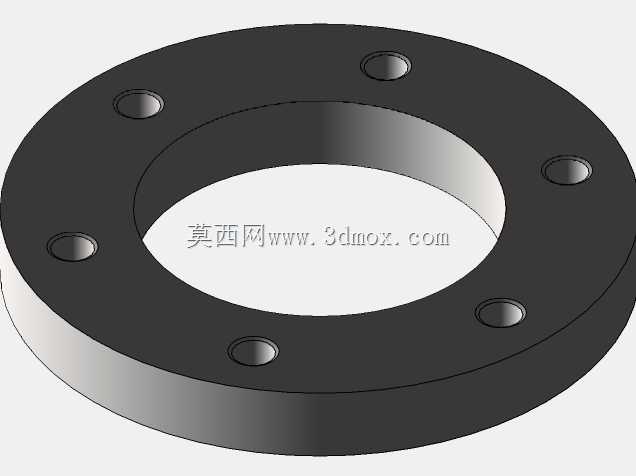

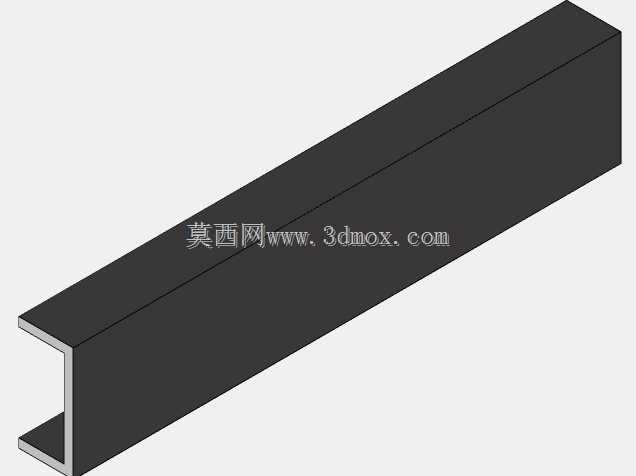

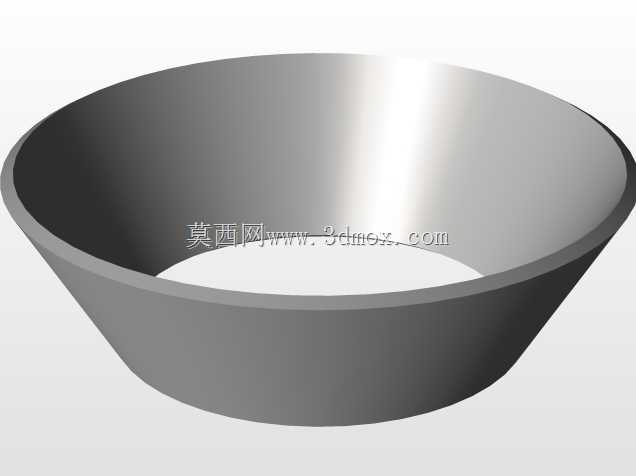

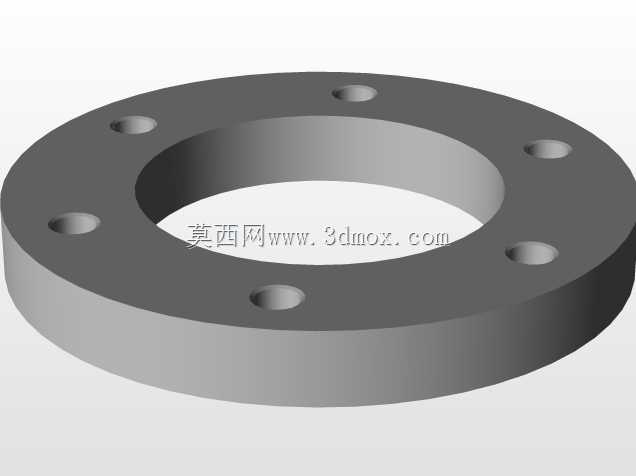

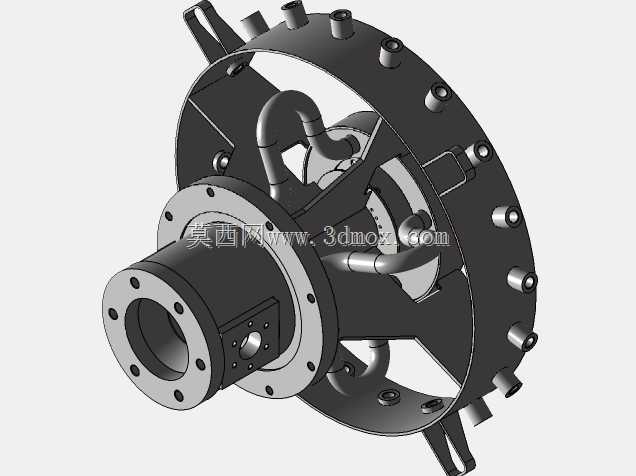

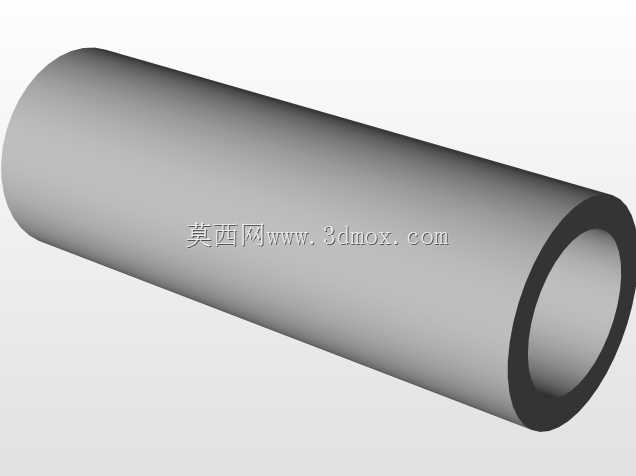

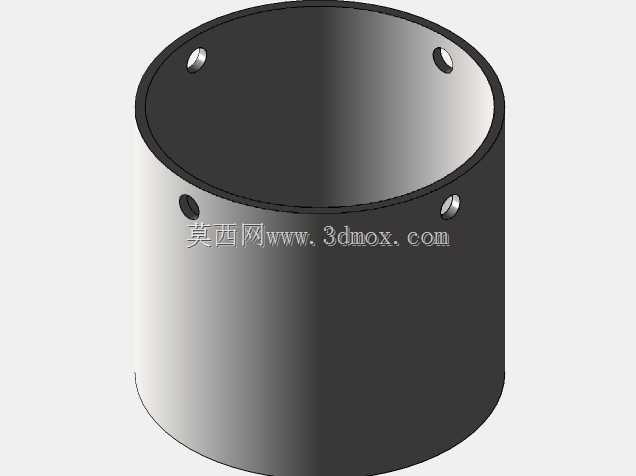

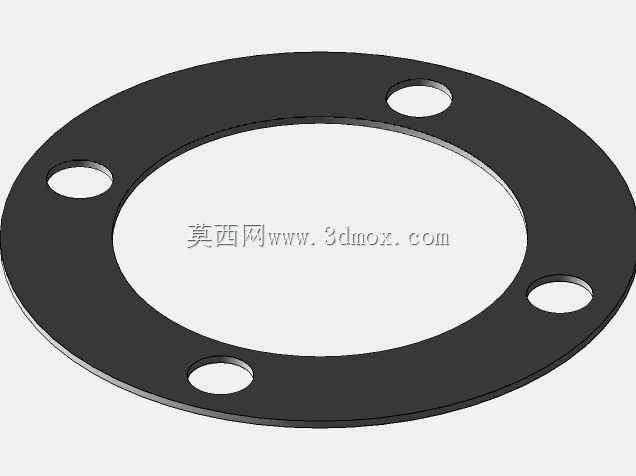

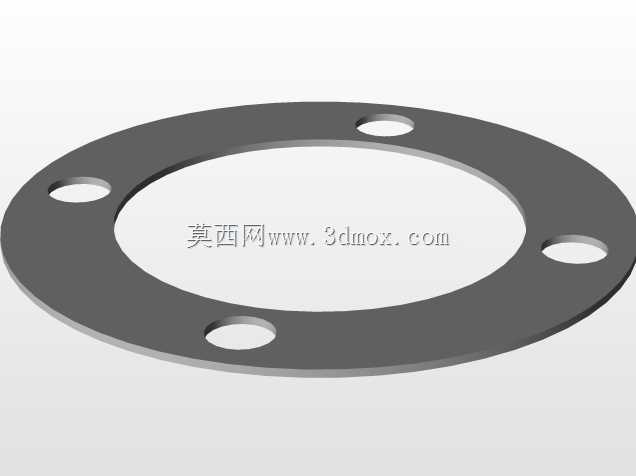

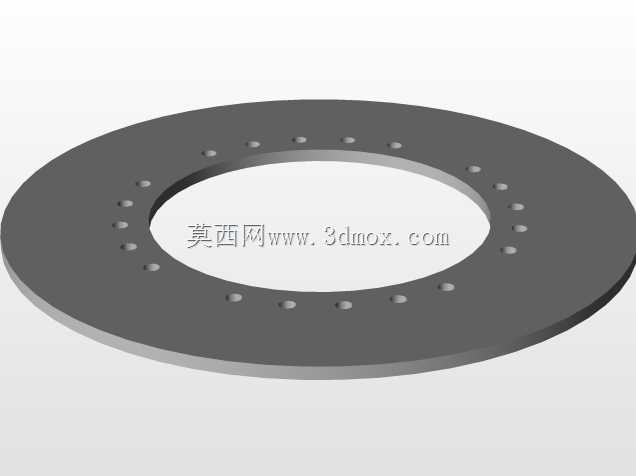

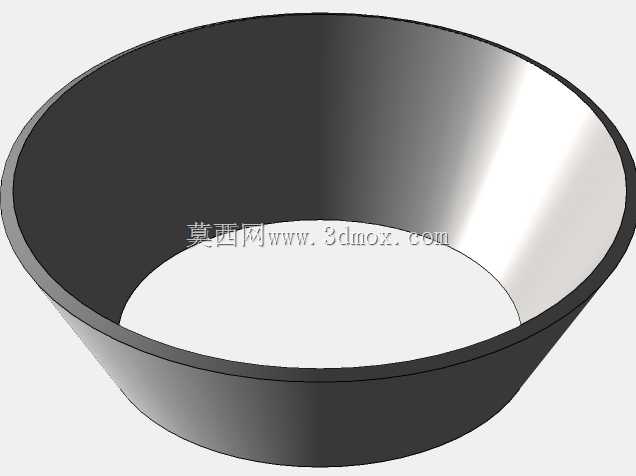

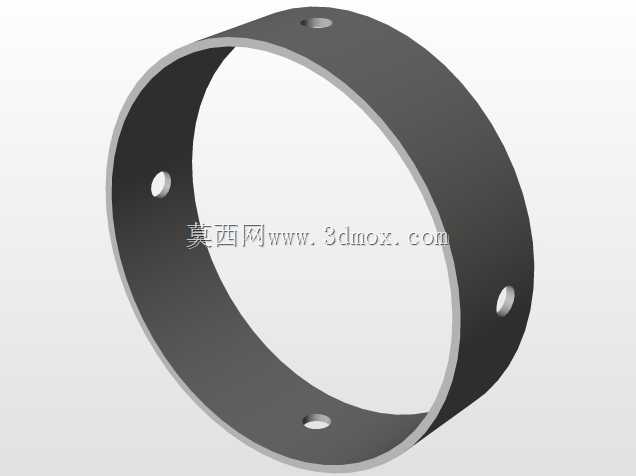

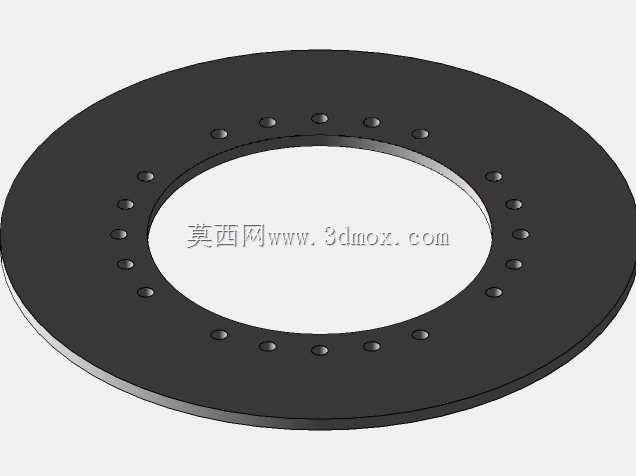

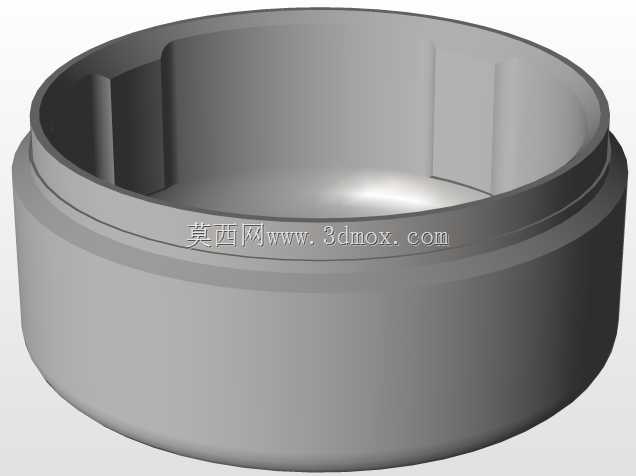

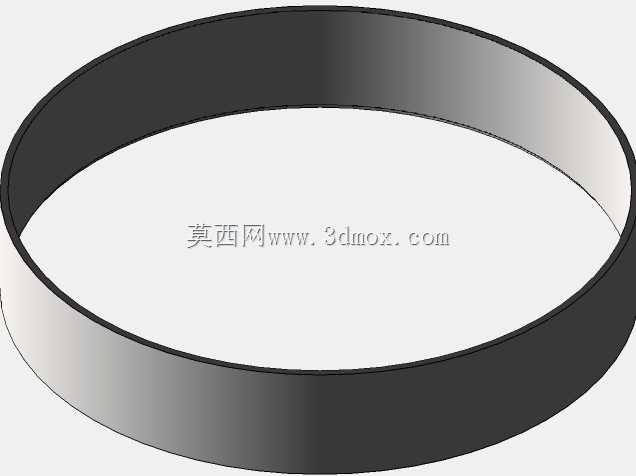

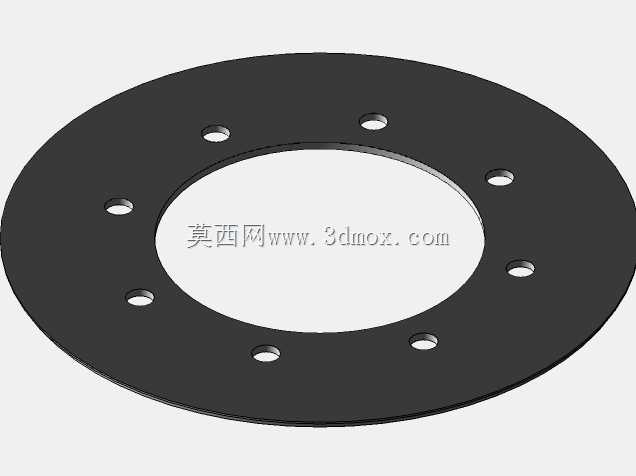

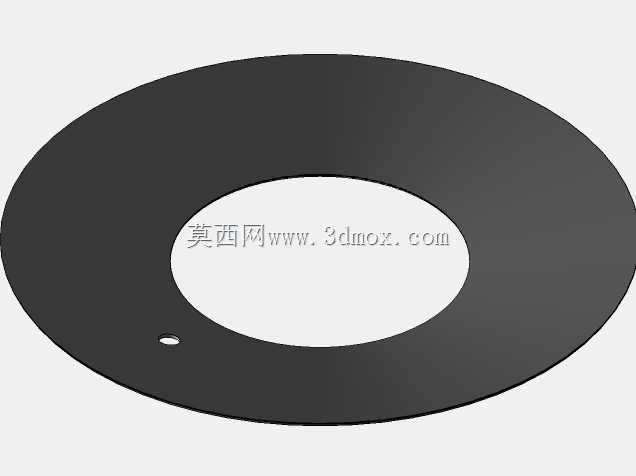

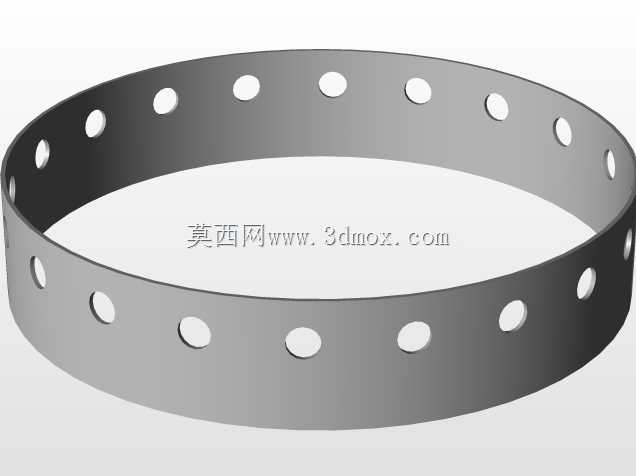

　　该壳体作为燃气轮机核心承载构件，主要应用于分布式能源发电、工业驱动类中小型燃气轮机机组，承担着包容核心流道、支撑内部转子组件、密封高温工质、连接外部管路与安装基座的多重作用，是燃气轮机静止部件中集成度最高的结构件之一。从结构设计逻辑来看，该壳体采用分段焊接组合结构，上部为带法兰接口的圆柱形筒段，顶部法兰沿周向均匀布置螺栓孔，用于对接燃烧室或进气段组件，筒身侧面预留方形安装座，可安装燃料喷嘴、点火装置或检测传感器，安装座与筒身采用焊接连接，座面加工有密封槽与螺栓孔，保证外接部件的安装精度与密封性能。中部为过渡锥体段，实现上部小直径筒段与下部大直径蜗壳段的平滑过渡，锥体内部设置多组径向支撑筋板，筋板沿周向均匀分布，

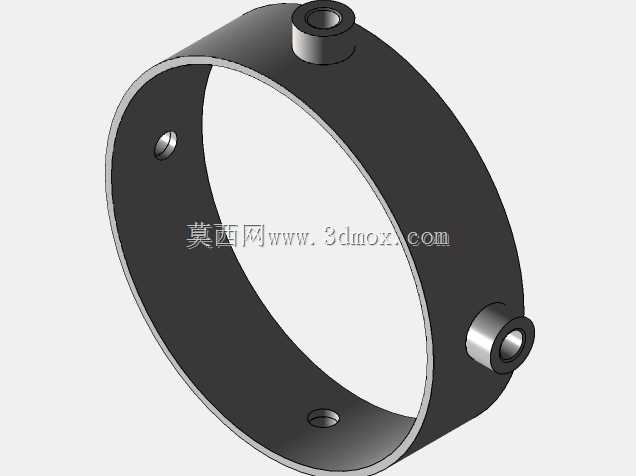

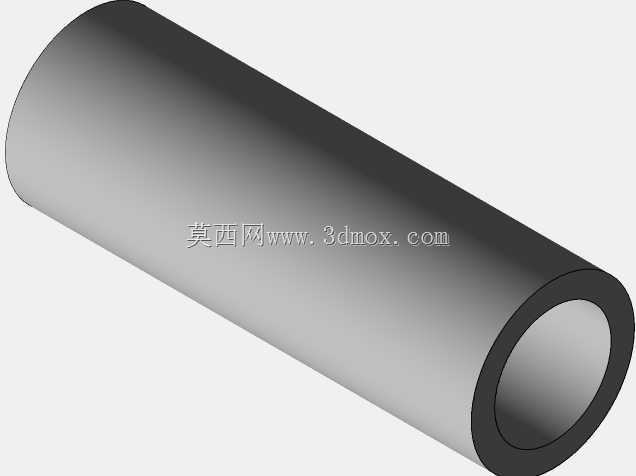

　　既承担上部筒段传递的轴向与径向载荷，又为内部静叶组件提供安装定位基准，筋板与筒壁、锥体段的连接均采用全焊透结构，避免高温工况下出现应力集中开裂。下部为环形蜗壳腔体，周向布置多组外接管路接口，用于连接冷却气路、润滑油路或排气旁通路，接口采用凸台结构，焊接后再进行端面机加工，保证管路对接的同轴度与密封性；蜗壳底部沿周向均匀布置带螺栓孔的安装凸台，用于将整个壳体固定到机组底座上，凸台位置经过载荷校核，可承受机组运行时的振动载荷与热膨胀位移。设计过程中充分考虑了焊接工艺的可行性，所有焊缝均预留合理的焊接收缩余量，厚壁部件焊接处设计有坡口结构，减少未焊透缺陷；针对燃气轮机运行时的高温工况，壳体不同部位的壁厚做了差异化设计，高温区筒壁适当加厚，

　　非承压区域在保证刚度的前提下做减重处理，平衡结构强度与整机重量。安装边界方面，上部法兰的螺栓孔分度圆直径、筒身侧面安装座的中心高度、下部安装凸台的孔位分布均匹配对应功率等级燃气轮机的接口尺寸，周向管路接口的角度可根据实际机组管路布置做适应性调整，所有配合面均标注有平面度、粗糙度要求，保证装配后整机的同轴度误差控制在允许范围内。结构建模时对所有焊接接头做了细节还原，包括角焊缝的焊脚尺寸、对接焊缝的余高，同时对安装孔、密封槽等机加工特征做了精确建模，可直接用于后续的工程图生成、焊接工艺模拟、有限元强度校核工作，也可作为同类型壳体结构设计的参考模板，帮助设计人员快速完成结构方案迭代，减少重复建模工作量。
