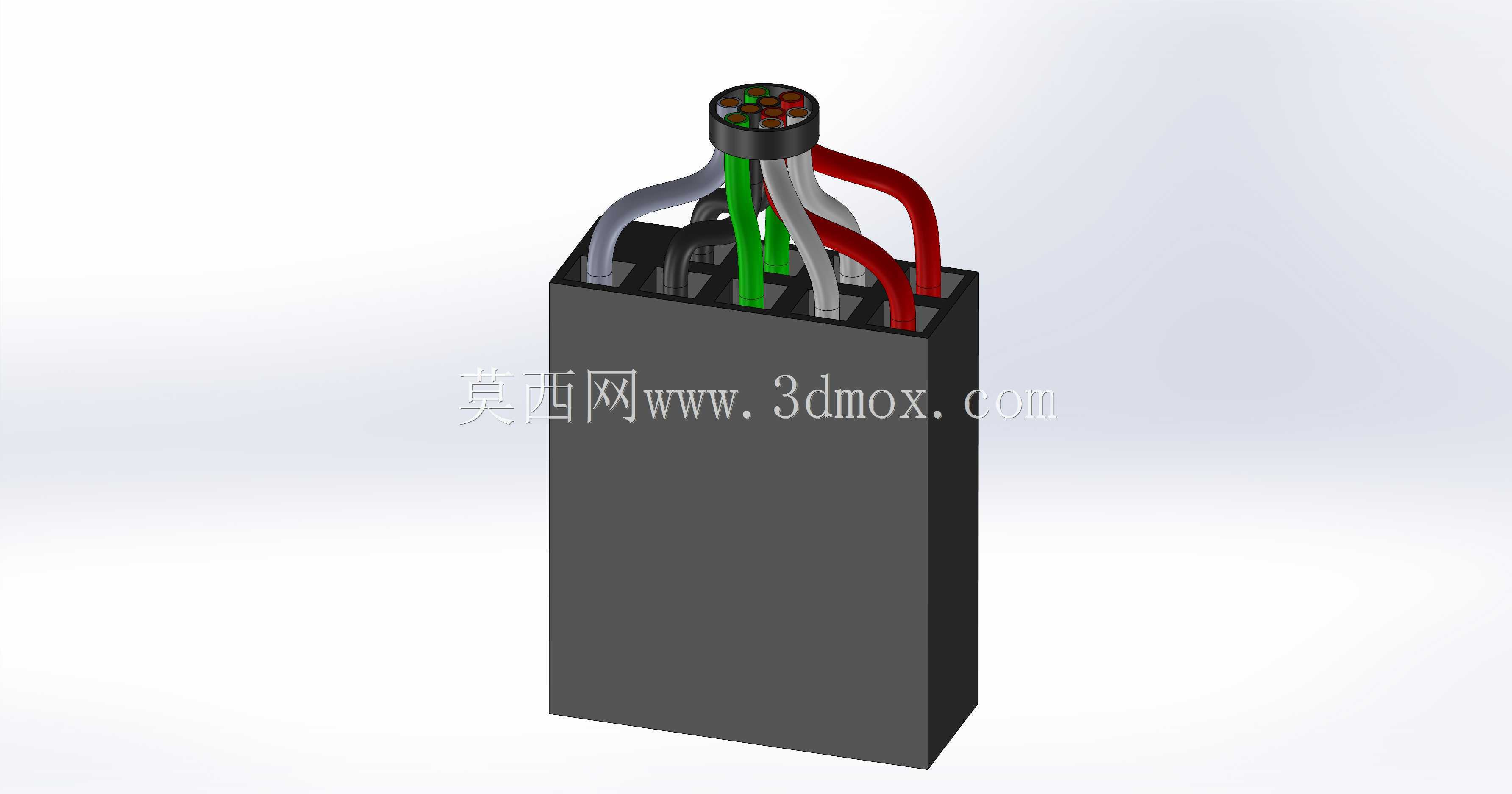

Molex SL十路双排2.54间距USB母座连接器

　　在消费电子、工业控制板卡的内部布线场景里，板端到线束的信号连接可靠性，往往决定了整台设备长时间运行的稳定性，这类间距2.54mm的SL系列母头连接器，正是为板载USB信号的内部转接需求设计的。不同于外露的设备外接USB接口，这类内置连接器不需要考虑频繁插拔的耐磨冗余，也不用做外壳防护结构，核心设计目标是在紧凑的设备内部空间里，完成10路信号的稳定导通，同时兼顾生产组装时的操作便利性。

　　从结构设计逻辑来看，这款10路2排的连接器采用对称双排针位布局，2.54mm的针距是电子行业通用的标准间距，既可以匹配常规PCB板的焊盘孔位设计，也能和同规格的公端接插件实现无偏差对插，不会出现针位错位导致的信号短路问题。连接器主体采用耐高温绝缘塑壳作为基座，塑壳内部设置有对应每一个针位的隔离槽，避免相邻针脚之间因为焊锡溢出、线束毛刺引发的短路风险，塑壳的外壁做了导向卡扣结构，和公端对插时可以自动对位，插入到位后卡扣会提供适度的保持力，避免设备运输、运行过程中的震动导致接插件松脱。

　　出线端的设计充分考虑了内部线束的弯折空间，每一个接线位对应独立的压线触点，触点采用铜合金基材做镀锡处理，既保证导电性能，也能避免长期使用后的氧化问题，压接部位设计有防滑倒刺，和线束压接完成后可以承受足够的拉脱力，不会因为组装时的拉扯导致线束从触点上脱落。从安装边界来看，这款连接器的塑壳主体为方正结构，占用的PCB板安装面积很小，针脚伸出塑壳底部的长度符合常规波峰焊的工艺要求，不需要额外调整焊炉参数就能完成板端焊接，塑壳顶部的出线口做了圆角过渡，避免线束长期弯折时被塑壳锐边割破绝缘层，在设备内部布线时，线束可以顺着出线方向自然弯折，不需要额外预留过大的弯曲半径，能有效节省设备内部的布线空间。

　　实际选型应用中，这类连接器多用于工控主板的内置USB信号扩展、小型智能设备的内部USB模块连接、定制化电子设备的板间USB信号传递场景，相比直接将USB线束焊接在PCB板上，采用这类接插件连接的方式，能大幅提升生产组装的效率，后续设备维护时也可以快速拆解线束，不需要反复拆焊损伤PCB焊盘。设计建模时需要重点关注针位的同轴度，每一个针脚的位置度公差需要控制在合理范围内，否则批量生产时会出现对插卡滞、针脚弯折的问题；塑壳的壁厚设计要兼顾绝缘强度和成型工艺，壁厚过薄会导致注塑成型时出现缺胶、变形问题，壁厚过厚则容易产生缩水凹陷，影响装配精度；触点的弹片角度需要反复校核，保证插入力和拔出力在合理区间，既不会因为插入力过大导致组装困难，也不会因为保持力不足出现松脱。

　　从布线适配性来看，这款连接器支持不同线径的信号线束压接，覆盖常规USB信号传输所用的线规范围，压接后的触点和塑壳的装配采用锁止结构，触点装入塑壳后会被塑壳内部的倒钩固定，不会出现触点退针的问题。双排布局的设计相比单排同路数连接器，能缩短连接器的长度方向尺寸，更适合在宽度方向有空间限制的PCB板上使用，2.54mm的排距也符合行业通用的排针排母尺寸标准，在没有专用公头的场景下，甚至可以和同规格的常规排针实现临时适配，满足调试阶段的临时连接需求。建模过程中需要还原塑壳表面的导向筋、卡扣位、针位标识等细节，这些结构虽然不直接影响导电性能，但却是实际生产装配中必不可少的定位、防呆结构，缺少这些细节的模型在后续做结构干涉检查、装配模拟时会出现偏差，无法直接用于生产指导。
