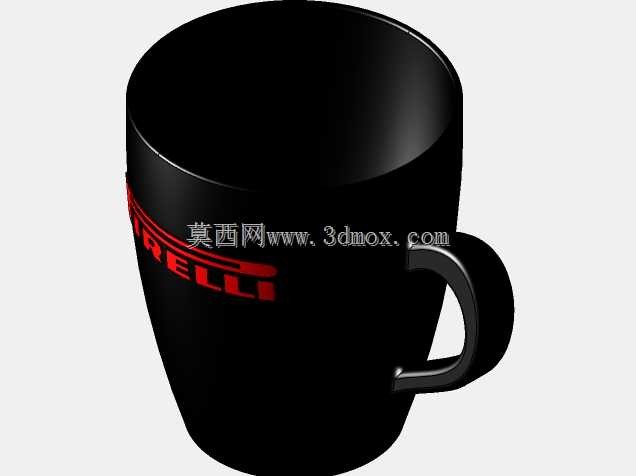

倍耐力品牌标识黑色陶瓷马克杯结构设计

　　日常办公场景中，带品牌标识的陶瓷马克杯是工位高频使用的饮水器具，这类杯具的三维建模需要兼顾外观还原度与日用陶瓷的生产工艺适配性，不能只做外观曲面的堆砌。建模初期先确定杯身的基础轮廓，整体采用上宽下窄的截顶圆锥形态，杯口外径控制在82mm，杯底外径收至62mm，整体杯身高度为95mm，这个尺寸比例既符合人手握持的虎口开合范围，也能适配常规杯垫、车载杯架的放置边界，避免日常使用中出现放置不稳、握持费力的问题。杯身壁厚统一设置为4mm，这个厚度是日用陶瓷注浆成型的常规壁厚区间，过薄会导致烧成过程中容易变形开裂，过厚则会增加杯体自重，单杯满水重量会超过400g，长时间单手握持会产生明显的负重感。

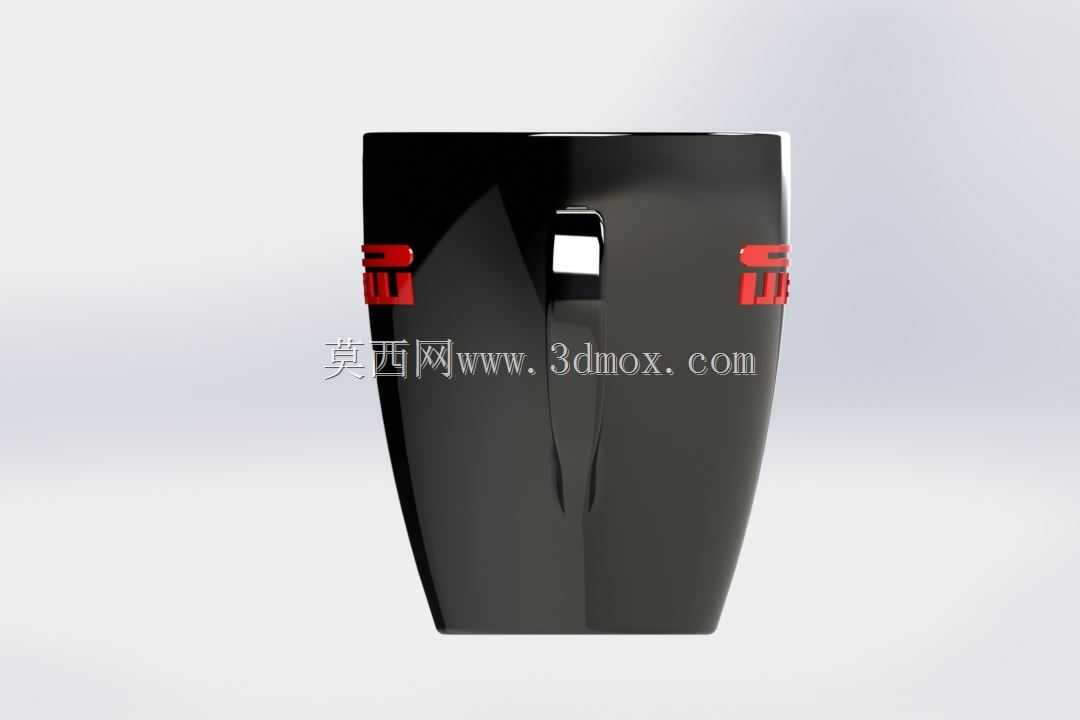

　　杯把的设计是这类马克杯建模的核心细节，本次采用C型开放式把手结构，把手与杯身的连接位置做了针对性的位置调整：上连接点距离杯口边缘22mm，下连接点距离杯底30mm，两个连接点在杯身周向的夹角为38度，把手内侧与杯身外壁的最小间隙为28mm，这个间隙可以轻松容纳成年人四指穿入，冬季佩戴薄款劳保手套也能正常握持，不会出现卡手的情况。把手自身的截面采用椭圆形设计，长轴14mm、短轴10mm，相比正圆形截面更贴合指腹的受力曲线，握持时的压强分布更均匀，不会出现硌手的问题。两个连接点与杯身的衔接处做了R3mm的圆角过渡，一方面是避免陶瓷烧成时的应力集中导致开裂，另一方面日常清洗时不会残留清洁死角，不容易堆积茶渍、咖啡渍。

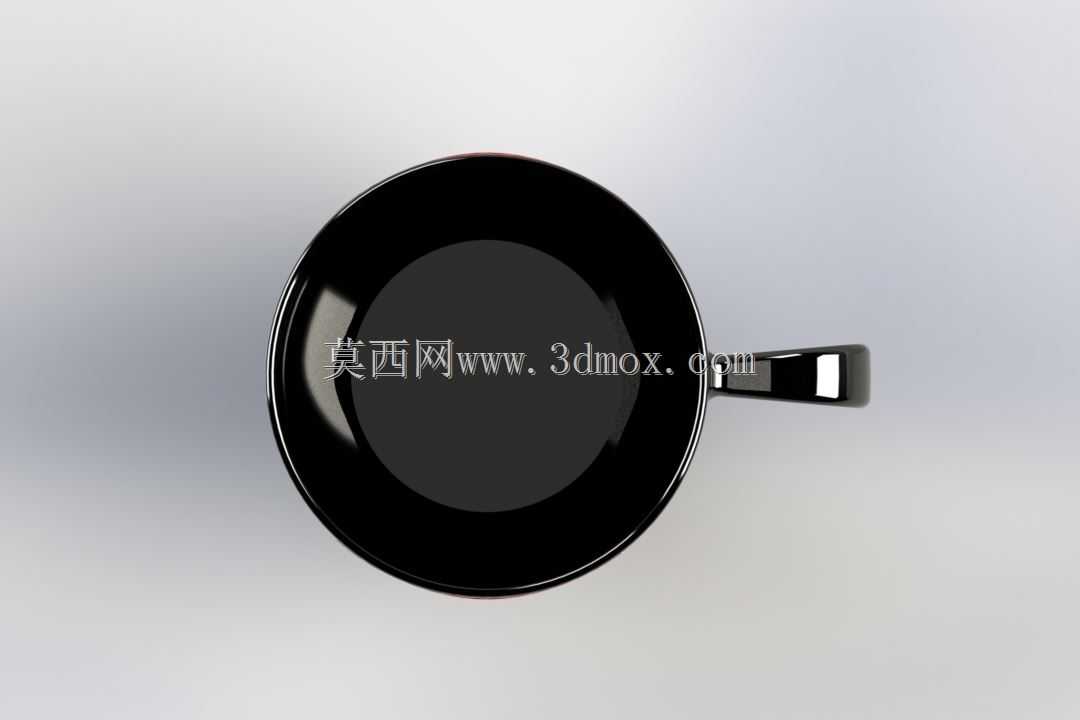

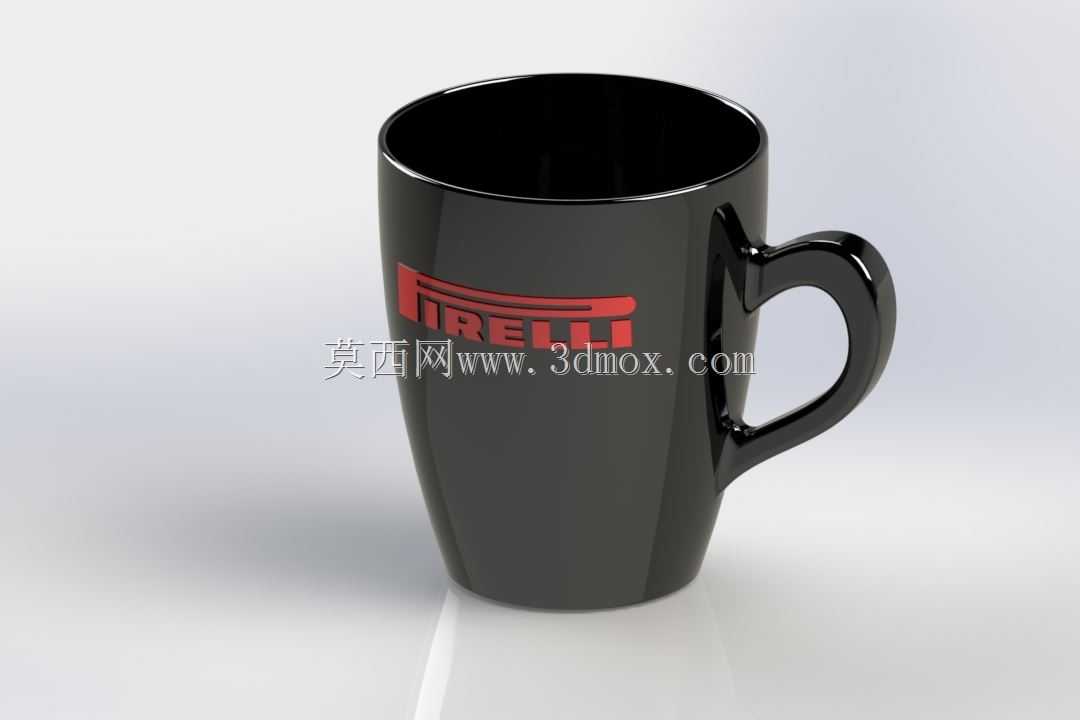

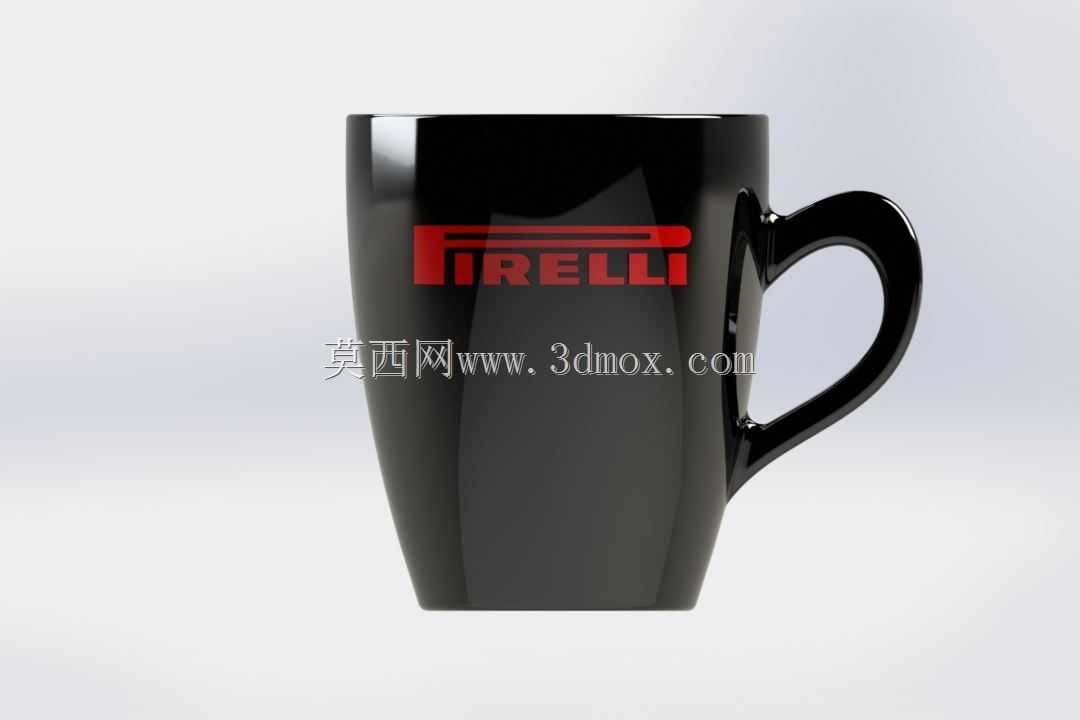

　　杯身表面的倍耐力品牌标识采用凹印填色的工艺适配设计，标识区域整体下沉0.3mm，边缘做R0.5mm的圆角处理，避免图案边缘在使用过程中因为磕碰出现掉瓷，标识的位置设置在杯身正前方，距离杯口25mm的居中位置，正常握持时标识刚好朝向外侧，符合品牌周边产品的展示需求。杯口位置做了1.5mm的外翻卷边设计，卷边的圆弧半径为2mm，饮水时唇部接触的位置更顺滑，不会出现薄瓷片割嘴的问题，同时卷边结构也能提升杯口的结构强度，日常轻微磕碰不容易出现崩口。杯底位置设计了3mm高度的圈足，圈足外径比杯底外径小4mm，圈足的接触平面做了0.2mm的内凹处理，放置在光滑桌面时不会因为负压出现吸住桌面的情况，同时圈足边缘做了磨边处理的结构预留，避免烧成后圈足的毛茬刮花桌面。

　　建模过程中所有曲面都做了G2连续处理，杯身与杯把、杯身与圈足、杯口卷边的衔接位置没有明显的折角，既符合陶瓷产品的圆润质感要求，也能减少后续渲染时的曲面破面问题。内部腔体的轮廓与外轮廓保持等距偏移，杯底内部做了R5mm的圆角过渡，清洗时可以轻松擦拭到杯底的所有位置，不会残留污垢。整体模型的拔模斜度设置为1.5度，完全适配陶瓷注浆成型的脱模要求，不需要后续额外调整模型结构就能直接用于模具开发。这类日用陶瓷器皿的建模看似简单，实则每一处尺寸都需要结合实际使用体验、生产工艺要求反复调整，不能只追求视觉上的好看而忽略实际使用中的诸多细节，比如很多新手建模时会把杯把和杯身的间隙做的过小，或者把手截面做的太细，实际生产出来的产品使用体验会非常差，甚至无法正常握持。
