水下调查ROV游动式锁扣插销结构

　　水下调查级ROV的作业场景多集中在近海结构物检测、水下管线排查、沉船考古探摸这类需要设备频繁挂载、脱卸作业模块的工况，常规固定式插销在水下操作时，受水流扰动、潜水员佩戴厚手套操作精度受限、ROV机械臂夹持力控制精度有限等因素影响，很容易出现插销对位偏差、锁止不到位导致挂载模块脱落的问题，这款游动式插销锁扣正是针对这类水下作业痛点做的结构适配。从实际使用逻辑来看，该锁扣的核心功能是实现ROV本体与外接作业模块的快速连接与可靠锁止，游动结构的设计允许插销在一定范围内自适应对位，不需要作业端完全对准销孔轴线就能完成插接，大幅降低水下操作的对位难度，尤其是在能见度不足1米的浑水环境下，这种自适应容错设计能减少至少六成的对位操作时间，

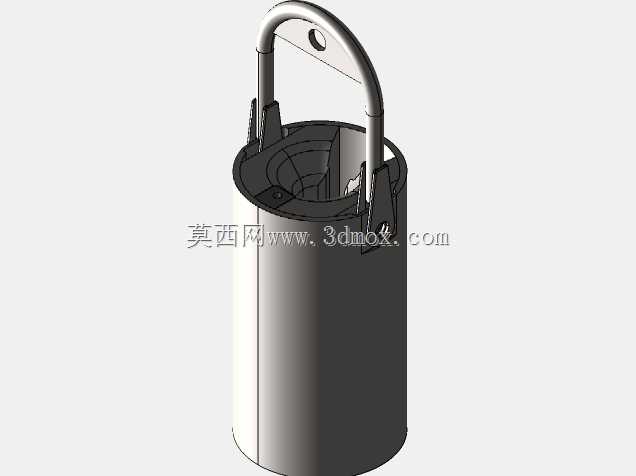

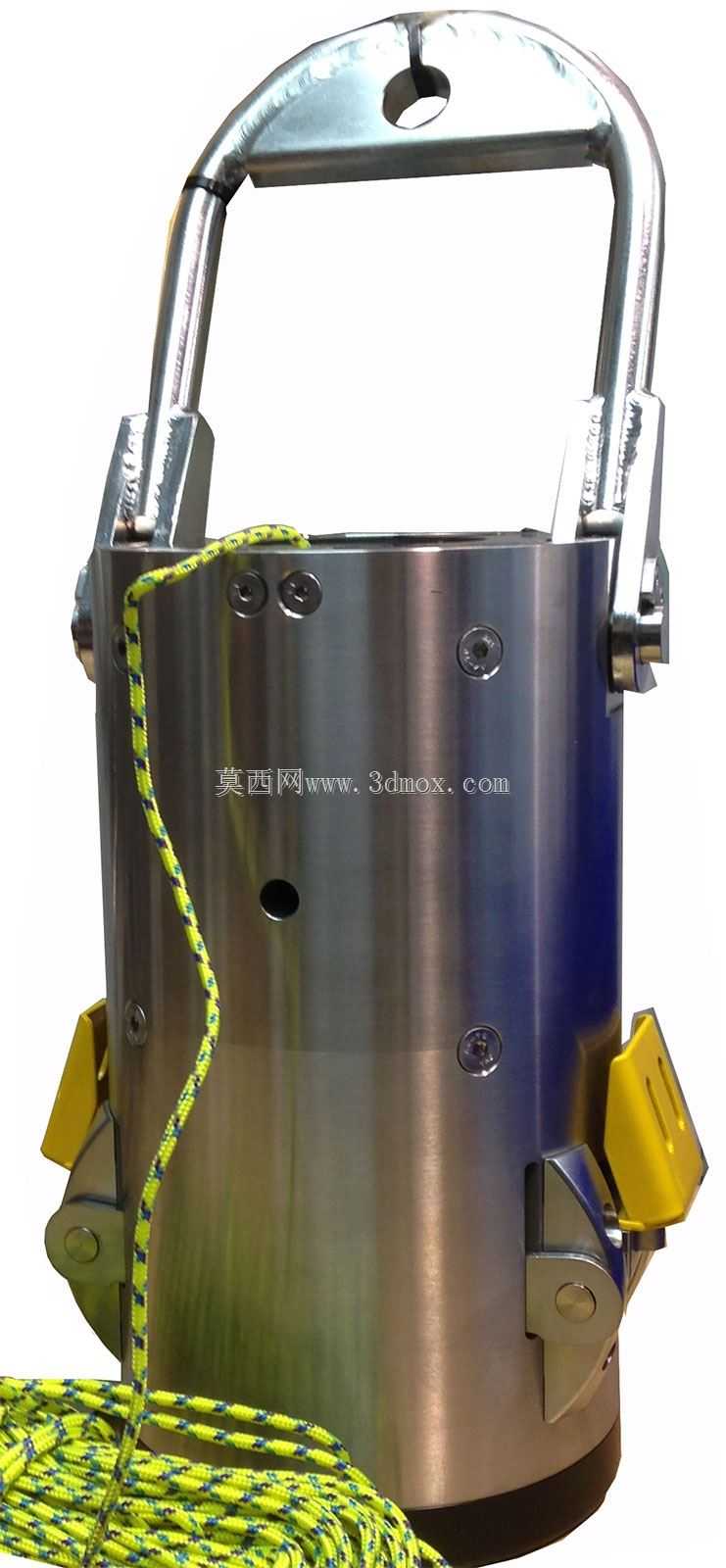

　　提升水下作业效率。结构设计上，主体采用圆柱形承载基体，顶部设置一体化弯折的金属提手，提手上预留的吊装孔既可以满足手动提拿转运的需求，也能配合安全绳做二次防脱绑定，避免锁扣本身在作业中脱落遗失。锁止触发端设置在基体两侧的黄色构件位置，当插销穿过对接位的184mm行程范围后，两侧的锁舌会自动弹出卡入对接件的卡槽内，不需要额外的锁止操作，解锁时只需要同步按压两侧黄色触发块就能拔出插销，操作逻辑简单，即使佩戴厚型潜水手套也能准确触达操作位。尺寸边界上，锁扣穿过对接位的有效行程控制在184mm，这个尺寸是参考主流中型调查级ROV的挂载接口厚度做的适配，基体的外径尺寸与常规200kg级挂载模块的销孔内径匹配，

　　安装时不需要对现有ROV的挂载接口做额外扩孔或焊接改造，直接替换原有固定式插销就能使用。承载结构部分，基体采用整块金属加工而成，没有拼接焊缝，避免水下长期使用出现焊缝腐蚀开裂的问题，表面做了钝化处理，能耐受海水长期浸泡的腐蚀环境，两侧锁舌采用斜面导向设计，插接时锁舌会顺着对接件的端面自动回缩，到位后自动弹出，整个插接过程不需要额外操作锁止机构，单手就能完成插接动作。配套的黄黑相间安全绳一方面是做防脱牵引，避免插销拔出后掉落水底，另一方面醒目的颜色在水下低能见度环境下更容易被观察到，方便作业人员快速找到操作位。从结构强度角度看，该锁扣的承载能力能满足200kg以内的外接模块挂载需求，覆盖了水下摄像头、声呐探头、

　　小型采样机械手这类常规调查ROV的外接设备重量范围，锁止状态下锁舌的卡入深度足够，即使遇到水下暗流冲击、ROV急停急转的惯性载荷，也不会出现意外脱开的情况。设计过程中参考了现有成熟锁扣的结构逻辑，但针对水下作业的特殊环境做了适配优化，比如取消了细小的弹簧外露结构，避免海水中的杂质、海洋生物附着卡住弹簧导致锁止失效，所有活动部件都做了圆滑过渡处理，不会勾挂水下的渔网、线缆等杂物，减少作业中的意外牵绊。实际安装时，只需要保证对接件的两个销孔同轴度误差在2mm以内，游动结构就能自动补偿偏差完成插接，不需要像传统固定插销那样要求同轴度误差控制在0.5mm以内，大幅降低了挂载接口的加工精度要求，也减少了后期使用中因为接口变形导致插销无法插拔的故障概率。
