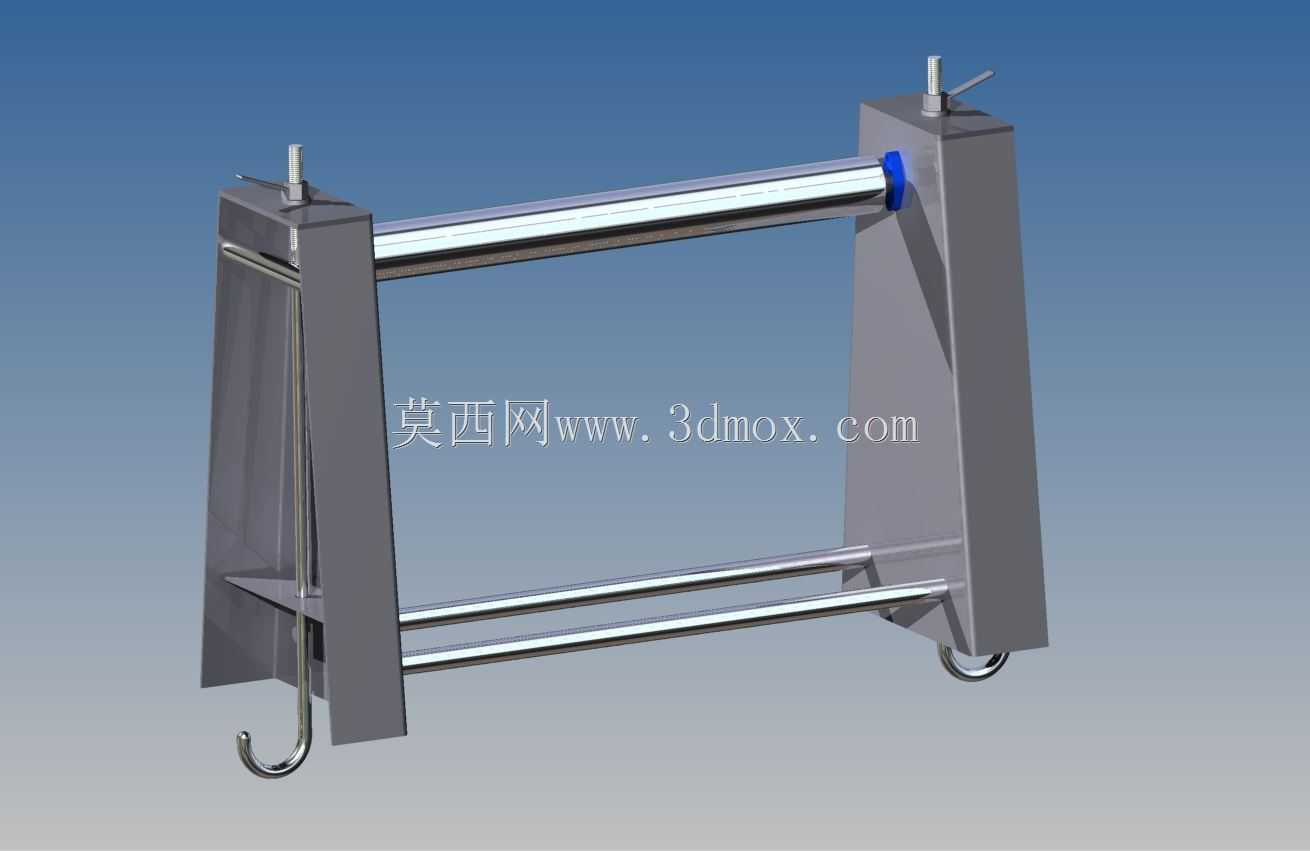

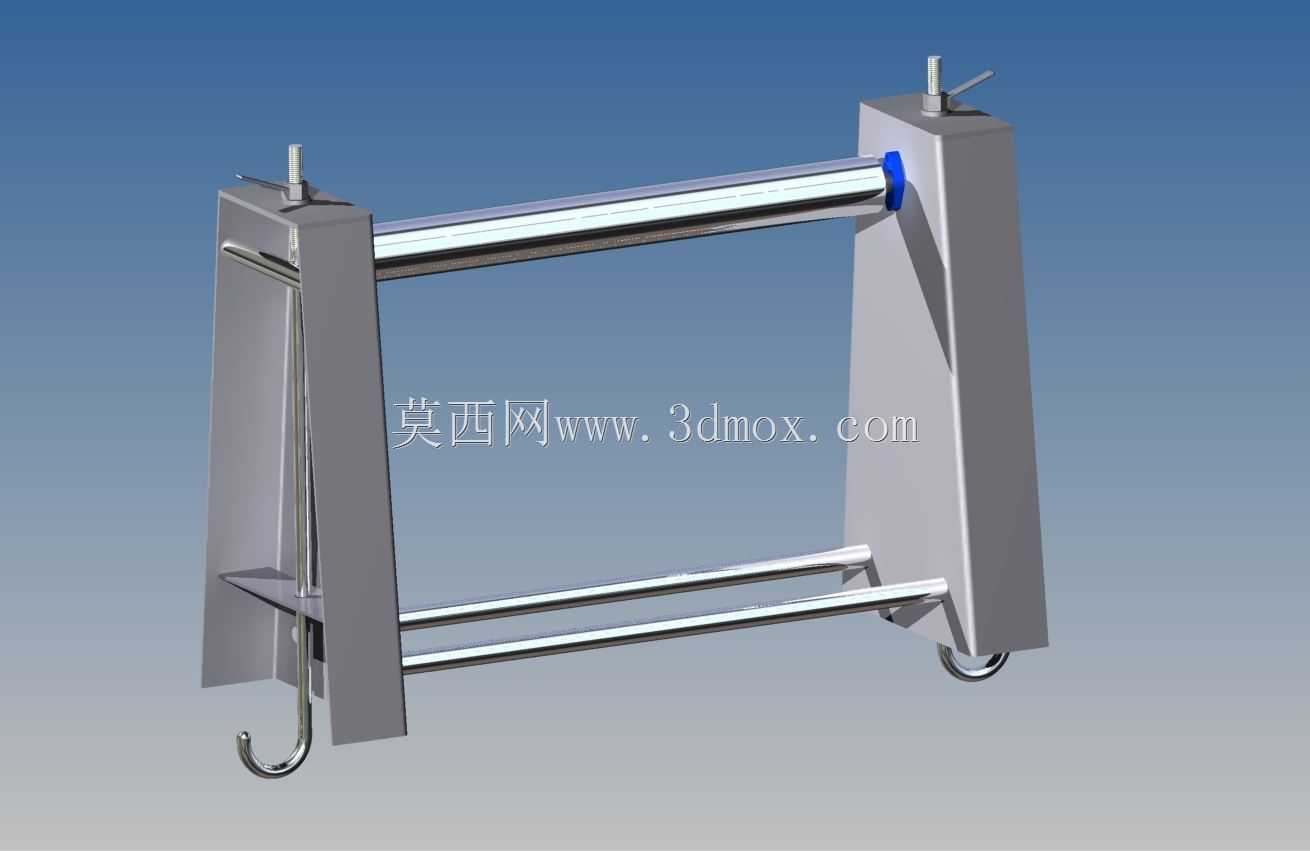

带多用途挂钩落地式滚筒支撑装置

　　这套落地式滚筒支撑结构，在轻工生产、物料周转、小型加工工位的应用场景十分广泛，很多需要临时承托卷状物料、引导带状料输送、或是作为工位辅助挂放工装的场景，都能见到这类结构的身影。不同于固定在生产线架体上的固定式滚筒座，这款结构采用独立落地的支撑形式，不需要依托现有设备架体安装，可根据工位调整需求灵活挪动位置，适配临时工位搭建、小批量柔性生产的现场布置需求。

　　从实际用途来看，核心的横向滚筒承担两类功能：一是作为无动力承托辊，当薄膜、织带、线材、薄金属带等卷状物料展开输送时，滚筒可随物料牵拉自由转动，降低物料拖动过程中的摩擦阻力，避免物料表面被刮蹭损伤；二是可作为小型卷料的临时放卷轴，将整卷物料套在滚筒上，两端通过支撑座限位，即可实现顺畅的放料作业。侧方设置的多用途挂钩，可用于挂放工位常用的工装夹具、操作工具、待加工小零件挂篮，或是物料端头的固定挂扣，不用额外在工位旁增设挂架，整合了工位辅助收纳的功能，减少工位周边的零散支架占用。底部的横向连接杆除了强化两侧支架的连接刚性外，也可作为临时的物料搁杆，放置扁平状的待加工工件或是工具盒。

　　功能特性上，两侧的立式支撑座采用梯形截面的立式结构，上窄下宽的形态有效提升了落地放置的稳定性，避免滚筒承受偏载时出现支架侧翻的问题。滚筒两端与支撑座的连接位置设置了快拆锁紧结构，不需要额外工具即可松开锁紧件，快速更换不同长度、不同直径的适配滚筒，或是调整滚筒的安装高度，适配不同卷径的物料承托需求。滚筒表面采用光滑的金属精加工面，转动时的径向跳动量控制在较小范围，避免物料输送过程中出现跑偏、抖动的问题。支撑座底部设置了防滑脚垫，放置在水泥地面、环氧地坪上都能保持足够的摩擦力，不会因为物料牵拉的作用力出现滑移。侧方的挂钩采用圆钢弯折成型，承重能力可满足常规工位工具的挂放需求，挂钩的弯折角度经过优化，挂放物件时不会轻易滑落。

　　设计思路层面，整套结构优先考虑了工位适配的灵活性与结构的易加工性，所有构件都采用常规的金属型材与板材加工，没有特殊的定制异形件，加工成本低且后期维护替换方便。两侧支撑座的梯形结构，在保证支撑高度足够的前提下，通过底部外扩的形态降低整体重心，相比直立柱式的支架，抗倾覆能力提升明显，不需要额外打膨胀螺丝固定地面，真正实现即放即用。滚筒与支撑座的连接位置预留了足够的调节余量，除了可以更换不同规格的滚筒外，也可以根据使用需求在滚筒上加装限位挡圈，对不同宽度的物料进行侧向限位，避免物料在输送过程中向一侧偏移。底部的两根横向连接杆，除了结构加强的作用外，也形成了底部的防护框架，避免工位旁的杂物卡入支架下方影响挪动，同时也可作为脚踩的借力位置，方便操作人员在调整滚筒锁紧结构时稳定身体。

　　从安装边界与尺寸适配来看，整套装置的占地面积控制在小范围区间，横向宽度适配常规工位的侧边放置需求，不会占用过多的操作通道空间。滚筒的安装高度经过人体工程学优化，匹配站立操作时的手部操作高度，操作人员牵拉物料时不需要过度弯腰或是抬臂，降低长时间操作的疲劳感。支撑座的顶部锁紧结构突出高度较小，不会在工位旁形成突兀的磕碰风险，所有金属构件的棱边都做了倒角处理，避免操作时剐蹭划伤。安装时不需要复杂的地基处理，只要放置在平整的地面上即可投入使用，如果需要长期固定在某一位置，也可通过支撑座底部预留的安装孔，打膨胀螺丝与地面固定，进一步提升重载使用时的稳定性。滚筒的直径适配常规卷料的内孔尺寸，不需要额外加装过渡套即可满足多数通用卷料的放卷需求，当需要适配特殊内孔的卷料时，也可快速更换对应直径的滚筒，整个拆装过程不需要复杂工具，单人即可完成操作。
