Fristam消防工程0.75千瓦离心泵结构模型

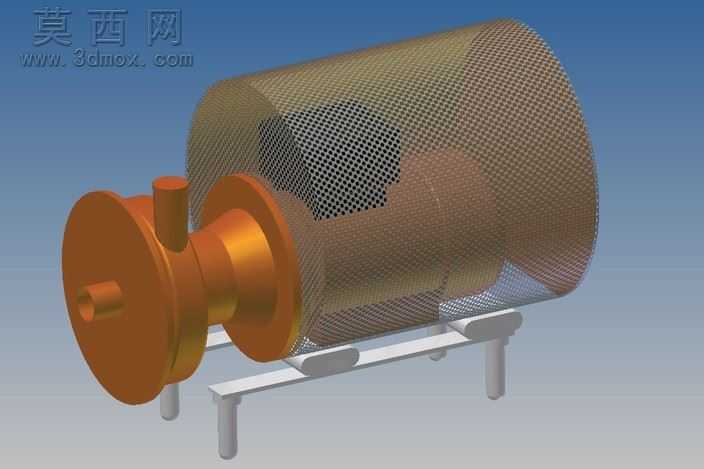

本模型针对Fristam品牌应用于消防工程场景的0.75千瓦离心泵进行全参数化三维建模还原，建模过程严格遵循离心泵的实际工程结构比例，对泵体的各个组成部件进行了独立的特征建模，确保各部件的装配关系完全匹配真实产品的装配逻辑。建模阶段首先从泵头的水力过流部件入手，精准绘制叶轮的叶片曲面、泵壳的蜗壳流道结构，还原进出口的法兰连接尺寸与接口形态，保证过流部件的结构特征符合消防离心泵的水力设计要求；随后对泵轴、轴承支撑段、联轴器连接结构进行建模，还原动力传输段的轴径变化、密封件安装位、轴承座的支撑结构，确保传动部分的结构合理性。针对驱动端的电机部分，模型还原了0.75千瓦电机的外壳形态、散热网罩的网格结构、电机端盖的连接特征，同时对整机的安装支架进行建模，还原支架的支脚结构、安装固定位、泵体与支架的连接支撑点，完整呈现整机的落地安装形态。材质渲染阶段，对泵体过流部件采用铜质金属材质，还原铜材的暖调金属光泽与表面粗糙度，对电机散热网罩采用冲孔金属网材质，还原网孔的通透质感与金属边框的哑光金属效果，对安装支架采用浅灰色金属喷漆材质，还原工业设备支架的漆面质感，渲染过程中采用柔和的工业产品布光方案，通过主光、辅光与环境光的搭配，清晰呈现各部件的结构轮廓与材质差异，避免阴影过重遮挡结构细节。设计思路上以还原消防离心泵的真实组成为核心，没有对结构进行过度简化，既保留了泵体核心的水力部件、传动部件、动力部件、支撑部件的完整结构，也通过网罩的网格细节、泵头的接口凸台、支架的支撑脚等细节特征提升模型的真实感，可用于消防泵结构认知、装配演示、相关工程方案的可视化展示场景，模型各部件均为可编辑的参数化特征，支持后续根据实际需求调整尺寸参数、拆解装配结构，满足不同场景的使用需求。
