Fristam FPE 2.2Kw卫生级离心泵结构设计

　　在食品饮料、生物制药、精细化工等对流体输送卫生等级有严苛要求的生产场景中，这类带防护网罩的卧式离心泵是核心流体输送单元，主要负责输送不含硬质颗粒的洁净流体、低粘度料液，从原料投送环节的物料转运，到CIP清洗系统的清洗液循环，再到成品灌装前的稳压供料，都能看到同结构设备的应用。不同于普通工业水泵，该类泵的结构设计首先要满足卫生级工况的无滞留要求，过流部件的圆弧过渡、密封结构的无死角设计都是建模时需要重点还原的细节，本次呈现的三维结构完整还原了泵头、动力连接段、防护组件、安装支座的全部装配关系，能直接用于产线布局的干涉校验、维护拆装的模拟演练。

　　从结构布局来看，泵体采用端吸顶出的经典离心泵流道设计，进口端的轴孔位置预留了标准机械密封的安装腔，建模时特意保留了密封压盖的定位止口尺寸，方便设计人员直接匹配对应规格的卫生级机械密封，避免出现密封选型与腔体不匹配的问题。动力端与泵头采用联轴器直连的紧凑布局，2.2Kw动力单元的输出轴与泵轴的同轴度定位台阶在模型中做了精确还原，安装支座采用四点支脚结构，支脚的安装孔位间距、孔的沉头深度都按照实际安装边界做了等比例复刻，在做产线三维布局时，可以直接将该模型导入装配环境，核对安装面的水平度要求、外接管线的操作空间预留，不需要再二次测绘安装尺寸。

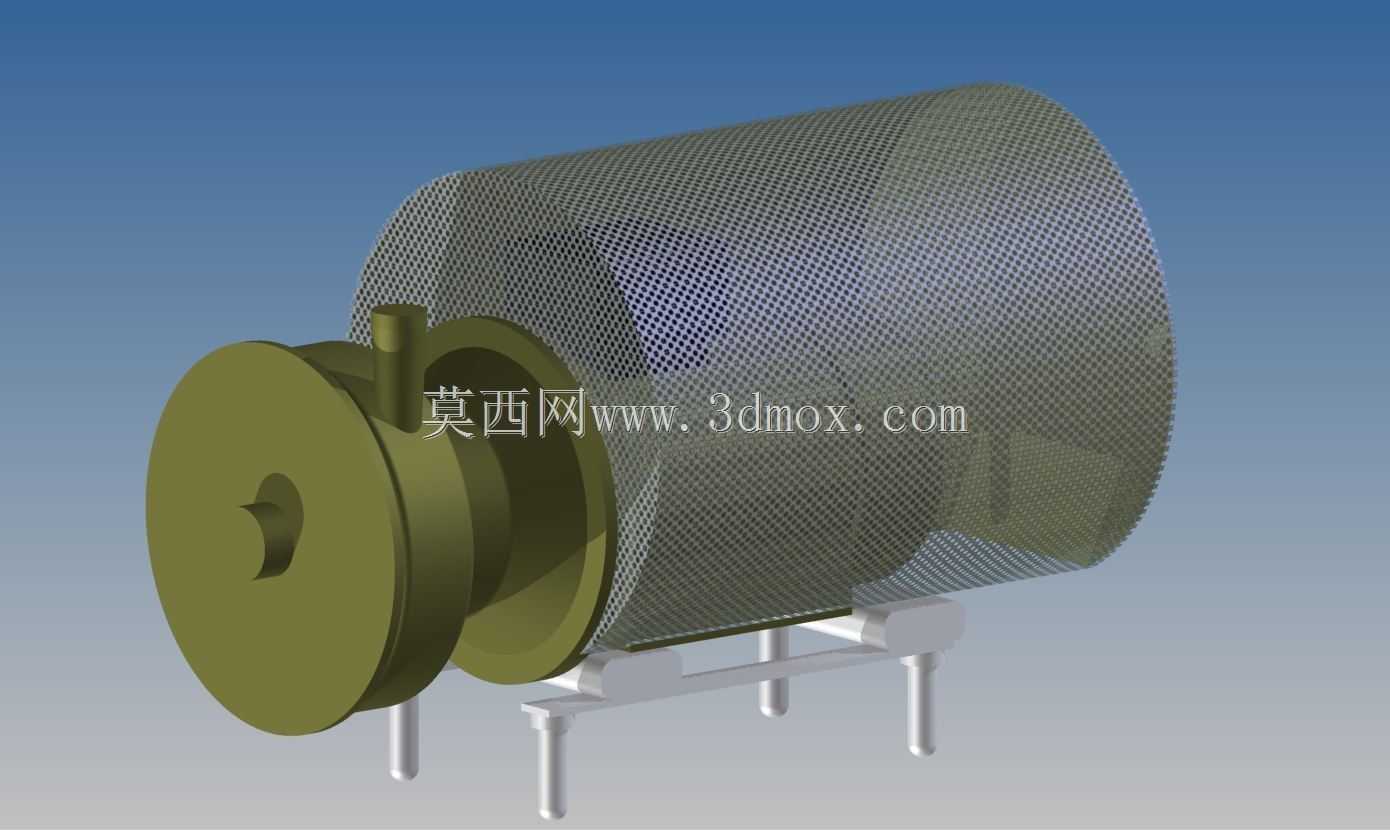

　　设备外侧的金属网罩是容易被建模忽略的防护组件，这个网罩并非简单的装饰件，它的网格开孔尺寸、罩体与动力单元旋转部件的安全间隙都符合机械安全防护的规范要求，既能够保证动力单元的散热通风效率，又能避免运维过程中人员意外接触旋转部件造成伤害，网罩的快拆卡扣结构在模型中也做了完整呈现，方便设计人员在做维护方案设计时，预留网罩拆装的操作空间，不需要额外拆解周边管线就能完成防护组件的拆卸，大幅降低日常运维的操作难度。

　　从设计思路的还原角度，这个模型没有做过度的简化处理，泵头的叶轮腔流道轮廓、泵壳的壁厚加强筋位置、进出口法兰的密封槽尺寸都按照实物测绘数据做了还原，在做流体仿真前置处理时，可以直接提取过流部件的面域进行网格划分，不需要重新修补流道的几何特征。安装支座的高度设计充分考虑了产线排水的需求，泵体中心距安装面的高度能够保证进出口管线安装后留有足够的排净空间，停机时可以完全排净泵腔内的残留料液，避免料液长期滞留滋生细菌，完全匹配卫生级生产场景的日常消杀要求。

　　在实际选型应用中，该结构的泵能够适配120℃以内的流体输送工况，过流部件的表面粗糙度要求、密封件的材质适配范围都可以通过模型的结构特征对应匹配，做三维产线设计时，可以直接调用该模型进行物料衡算的占位校验，核对泵的进出口管径与上下游管线的匹配度，预留的检修空间尺寸也能直接用于车间设备布局的安全距离校验，避免后期施工时出现设备与管线、墙体的干涉问题。不同于参数化的概念泵模型，这个结构完全还原了实物的装配层级，每个部件的配合公差带对应的几何特征都有体现，不管是用于新员工的设备结构培训，还是做备件测绘的参考基准，都能提供足够精确的几何参考，不需要反复对照实物调整模型尺寸。
