名卡斯特尔D-LOK型工业锁具结构设计

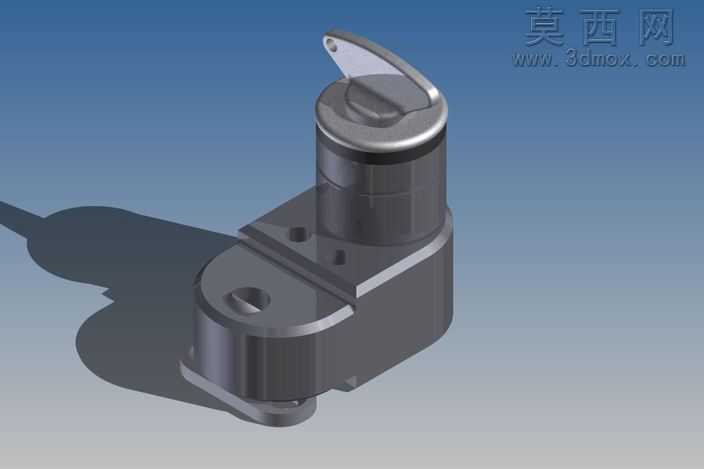

本作品为名卡斯特尔D-LOK类型锁的三维参数化建模成果，建模过程依托主流三维机械设计软件完成，全程遵循机械设计的公差配合与装配逻辑，完整还原了该款锁具的全部结构细节。建模初期先梳理锁具的功能逻辑与装配层级，将整体结构拆分为锁座基体、锁芯筒体、触发拨片、锁紧卡位组件四大核心模块，采用自底向上的建模思路，先完成单个零件的特征绘制，再通过同轴、面重合、限位配合等装配约束完成整体组装，确保各活动部件的运动行程符合实际锁具的开合逻辑。材质设置阶段结合工业锁具的实际用材，为锁座基体赋予哑光锌合金材质，调整金属粗糙度参数模拟压铸成型的细腻磨砂质感，为锁芯上部的操作拨片赋予亮面不锈钢材质，添加轻微的环境反射效果凸显金属切削加工的光洁度，为锁芯筒体的分层结构设置差异化的金属灰度，区分内部锁紧机构与外部壳体的材质差异，同时为底部安装孔、侧边定位槽等细节特征添加倒角与圆角处理，还原真实机加工的工艺特征，避免尖锐棱角带来的不真实感。渲染阶段采用渐变蓝灰背景搭建展示场景，添加主光源与辅助补光，主光源从侧上方投射，打出锁具的立体轮廓与结构阴影，辅助光从另一侧补光消除暗部死黑，同时添加柔和的环境闭塞效果，凸显锁座与锁芯衔接处的装配缝隙、拨片与锁盖的衔接结构等细节，让整体渲染效果兼具工业设计的严谨质感与视觉表现力。结构设计上，该款锁采用偏心拨片触发锁紧的结构逻辑，锁座预留的两个安装孔可适配标准紧固件完成面板固定，锁芯旋转时带动内部卡位结构伸出或收回，实现锁紧与解锁动作，拨片的弧形造型符合人体工学操作逻辑，旋转操作时施力顺畅无卡顿，整体结构紧凑无冗余设计，在满足锁紧强度的前提下尽可能缩小了锁具体积，可适配各类工业柜体、设备舱门、门窗构件的锁紧需求，建模过程中对所有活动部件进行了运动干涉检查，确保锁芯旋转全程无零件碰撞，各配合面的间隙控制在合理公差范围内，完全符合五金锁具的实际生产装配要求。
