带设计公差的非圆腔直齿轮传动结构

　　这套直齿轮传动结构采用非规则轮廓的封闭腔体作为安装载体，核心传动副为两个参数匹配的直齿圆柱齿轮，设计阶段全程融入公差适配逻辑，主要面向小空间内的定比传动场景，常见于小型手动工具、便携传动装置、紧凑型执行机构的动力传递环节，可在有限安装空间内完成输入输出轴的转速匹配与扭矩传递，不需要额外加装复杂的支撑壳体，腔体本身就承担了齿轮防护、轴系定位的双重作用。

　　从实际使用场景来看，这类带集成腔体的直齿轮组，大多用在对安装空间有严格限制的手持设备、小型工装夹具的动力端，比如手动拧紧工具、小型进给机构的传动单元，不需要额外设计独立的齿轮箱外壳，腔体的异形轮廓可以直接适配设备的整体外形，减少多余的结构占用。两个直齿轮的啮合侧隙在设计时就结合公差带做了预留，不会因为加工过程中的齿厚偏差、轴孔位置度偏差出现卡滞或侧隙过大的问题，常温工况下传动过程平稳，没有明显的回差，适合对传动精度有一定要求但不需要高精度消隙结构的中低负载场景。

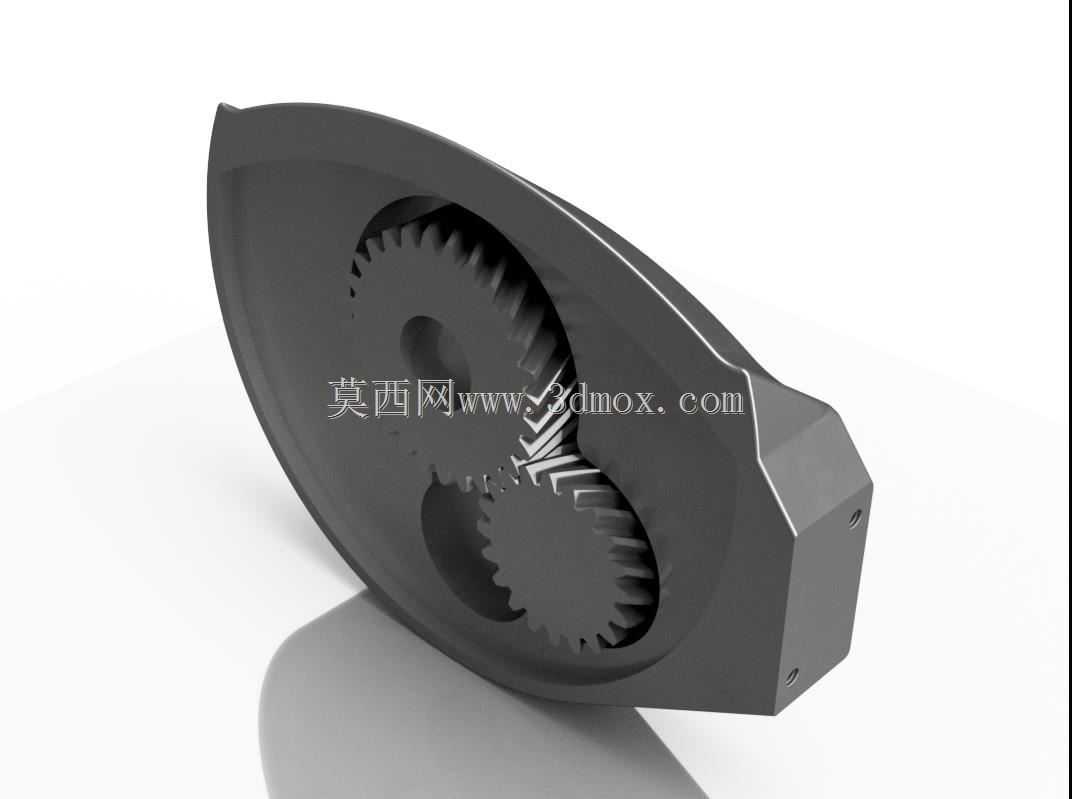

　　设计思路上，首先确定的是腔体的外轮廓边界，整体为一端收窄、另一端带安装凸台的类水滴形结构，凸台位置预留了两个安装定位孔，可直接通过螺栓固定在设备的安装基面上，不需要额外设计转接法兰。腔体内部的空腔轮廓完全避让两个齿轮的齿顶圆运动轨迹，齿顶与腔体内壁的间隙控制在合理范围内，既可以避免齿轮运转时剐蹭内壁，也能在腔体内存储少量润滑脂，减少齿轮啮合面的磨损，延长传动副的使用寿命。两个齿轮的轴孔位置严格按照中心距公差要求设计，中心距偏差控制在对应精度等级的公差带内，保证齿轮啮合的重合度符合设计要求，运转时不会出现脱啮或齿面挤压过载的问题。

　　尺寸与安装边界方面，腔体最宽处的尺寸适配两个齿轮的啮合外径，收窄端的圆弧轮廓完全贴合大齿轮的齿顶圆轨迹，没有多余的结构突出，安装凸台的端面为平面设计，与安装基面贴合时可以保证定位稳定，两个安装孔的孔位公差与轴孔的位置度做了关联设计，安装后齿轮轴的平行度偏差不会超出许用值，避免出现轮齿偏载的情况。齿轮本身的齿向公差、齿形公差都按照通用传动齿轮的精度等级选取，结合设计阶段预留的公差补偿量，普通机加工精度即可满足装配要求，不需要过高的加工精度就能保证顺畅传动，有效控制加工成本。

　　功能特性上，这套结构的集成化设计减少了零件数量，装配时只需要将两个齿轮分别装入腔体对应的轴位，压入支撑轴即可完成传动单元的组装，不需要额外装配箱体端盖、密封件等附属零件，装配工序简单，后期维护时只需要拆开腔体盖板即可检查齿轮啮合状态、补充润滑脂。齿轮啮合的传动比根据实际使用需求匹配，可通过调整两个齿轮的齿数适配不同的转速输出要求，腔体的轮廓也可以根据设备的整体外形做适配调整，不需要改变齿轮的核心啮合参数即可适配不同的安装场景，通用性较强。在实际传动过程中，封闭的腔体可以阻挡外部的粉尘、碎屑进入齿轮啮合区域，避免齿面被硬质颗粒刮擦出现点蚀、磨损，相比开式齿轮结构，使用寿命有明显提升，适合在有少量粉尘的普通车间环境下使用，不需要额外加装防尘防护结构。
