波浪形压型金属屋面板材结构设计

　　这类波浪形压型板材是工业与民用建筑屋面围护系统中应用极广的构件，日常在大跨度厂房、仓储库房、临时搭建的装配式建筑、农贸交易棚顶都能见到它的身影，核心作用是承担屋面的防水挡雨、荷载传导、抗风揭的功能，相比传统平面彩钢板，波浪形的辊压构型能在同等板材厚度下大幅提升截面惯性矩，不用额外增加加强筋就能获得更好的抗弯性能，降低屋面檩条的布置密度，压缩整体围护结构的材料成本。

　　从实际工程使用的角度看，这类板材的波峰圆弧过渡设计是经过多轮工况验证的，首先圆弧面不存在直角折边的应力集中点，在辊压生产过程中不会出现板材涂层开裂的问题，后期户外使用时也不会因为温度形变产生应力断裂；其次相邻波谷形成的导水通道坡度顺畅，哪怕屋面坡度只有5%，也能快速排走屋面雨水，不会在板面积水造成渗漏，波峰的高度一般控制在25mm到40mm区间，这个高度区间既能保证导水深度足够应对暴雨天气的瞬时流量，也不会因为波峰过高浪费板材原材料，同时还能保证板材叠放运输时的堆叠稳定性，减少运输过程中的形变损耗。

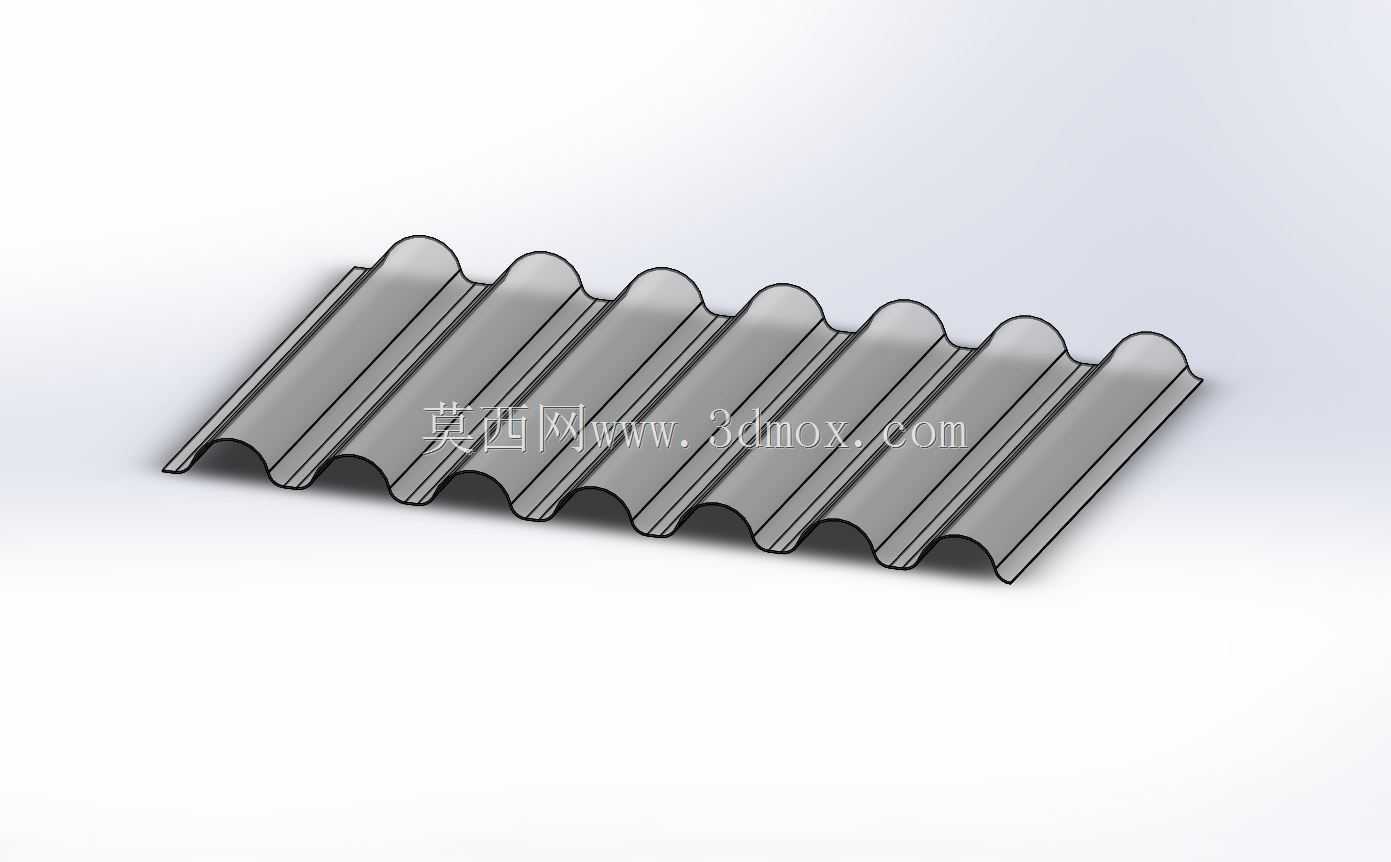

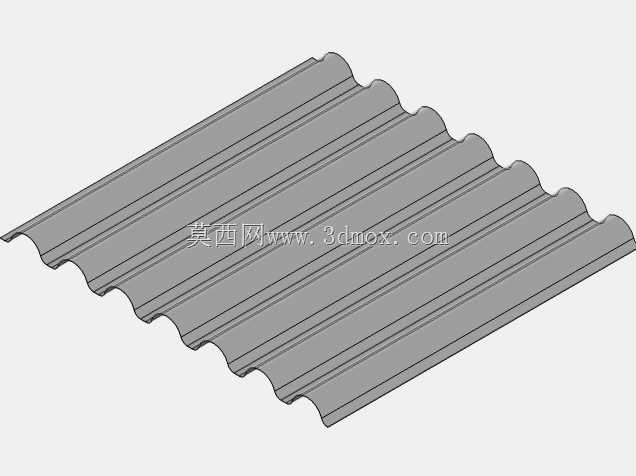

　　设计这类板材的三维结构时，首先要确定的是单波的节距参数，常规工程中常用的节距在75mm到120mm之间，节距过小会增加辊压轮的加工复杂度，节距过大则会降低板材的整体抗弯刚度，建模时要先绘制单波的截面轮廓，注意波峰和波谷的圆弧半径要保持一致，保证相邻板材搭接时能够完全贴合，不会出现拼接缝隙；之后通过线性阵列完成整板的截面绘制，再拉伸到对应板长，这里要注意板材两端的波峰要做微小的斜切处理，方便现场安装时相邻板材的插接对位，避免硬撬造成板材涂层破损。

　　关于安装边界的尺寸要求，这类板材的有效覆盖宽度一般是固定模数，常规是830mm、900mm两种通用规格，现场安装时相邻板材的搭接宽度要保证一个完整波距，也就是搭接处至少覆盖一个完整的波峰波谷，配合防水密封胶条就能达到可靠的防水效果；板材的长度可以根据屋面的坡长定制，最长一般不超过12米，过长的板材在吊装过程中容易产生弯折形变，反而影响安装精度；固定的时候要使用带防水垫圈的自攻螺钉，固定点设置在波峰位置，不能打在波谷处，否则会破坏导水通道造成渗漏，自攻螺钉的间距控制在每米3到4个，在屋面边缘、檐口等风荷载较大的区域要适当加密固定点，提升抗风揭能力。

　　从结构特性上来说，这类板材一般采用镀锌彩涂钢板辊压成型，板材厚度在0.4mm到0.8mm之间，不同厚度对应不同的屋面荷载要求，比如常年积雪厚度较大的北方地区，会选用0.6mm以上厚度的板材，配合加密的檩条布置，能够承受0.5kN/㎡以上的屋面雪荷载；而南方少雪的区域，0.4mm厚度的板材就能满足常规使用需求。建模过程中还要注意板材的折弯圆角半径不能小于板材厚度的1.5倍，否则实际生产时辊压过程中会出现板材开裂的问题，同时要预留出板材热胀冷缩的伸缩余量，单块板材长度方向的伸缩间隙一般留3mm到5mm，避免夏季高温时板材膨胀起拱，冬季低温时板材收缩拉裂固定点。

　　很多刚接触围护结构设计的工程师容易忽略板材搭接处的密封结构，实际上在三维建模时就要把搭接边的微小止水槽做出来，也就是在波峰搭接边位置压出一道深度2mm左右的凹槽，安装时在凹槽内嵌入丁基密封胶条，这样哪怕有少量雨水顺着搭接缝渗进来，也会被止水槽挡住顺着波谷排走，不会渗到室内侧。另外这类板材除了屋面使用，也可以作为墙面围护板材使用，用作墙面板时波距可以适当加大，波高适当降低，安装时可以采用横装或者竖装的方式，固定点同样设置在波峰位置，搭配对应的泛水板、包角件，就能形成完整的围护系统，整体施工速度快，自重轻，相比传统的砌体围护结构能大幅降低建筑主体的荷载要求，缩短施工周期。
