M20粗牙六角头半螺纹紧固螺栓结构

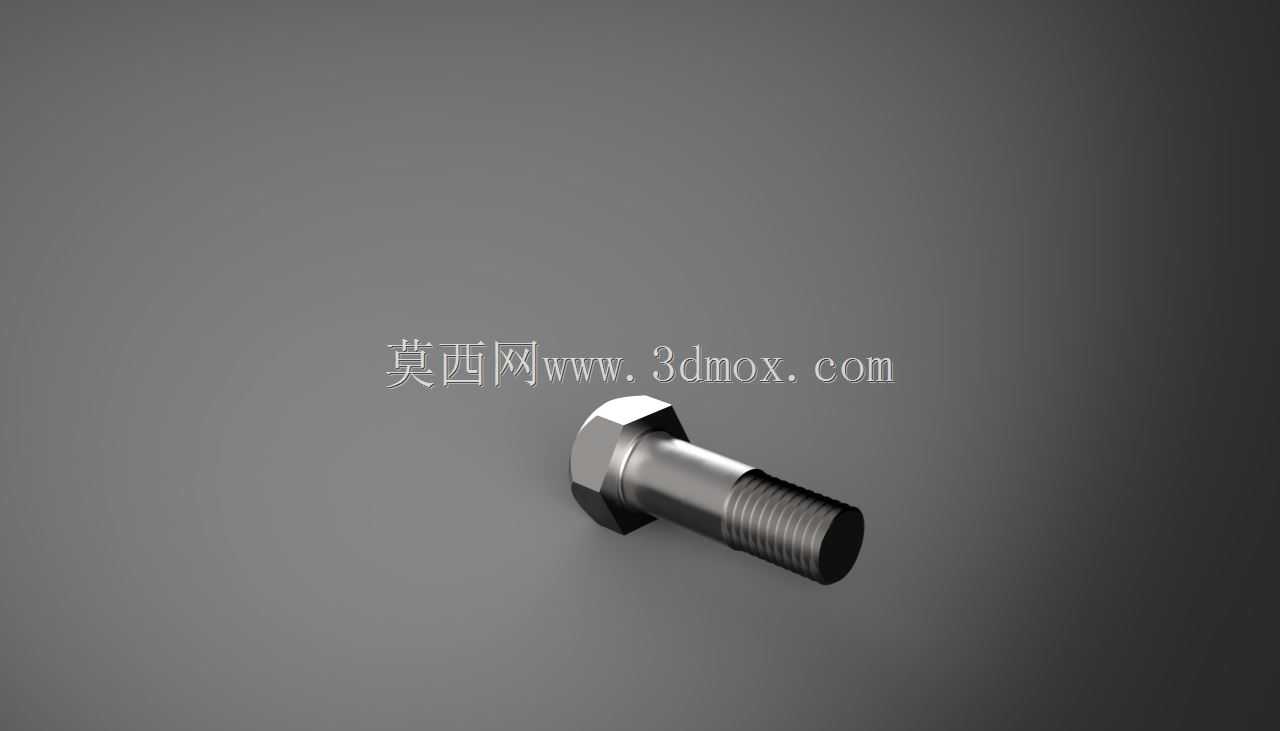

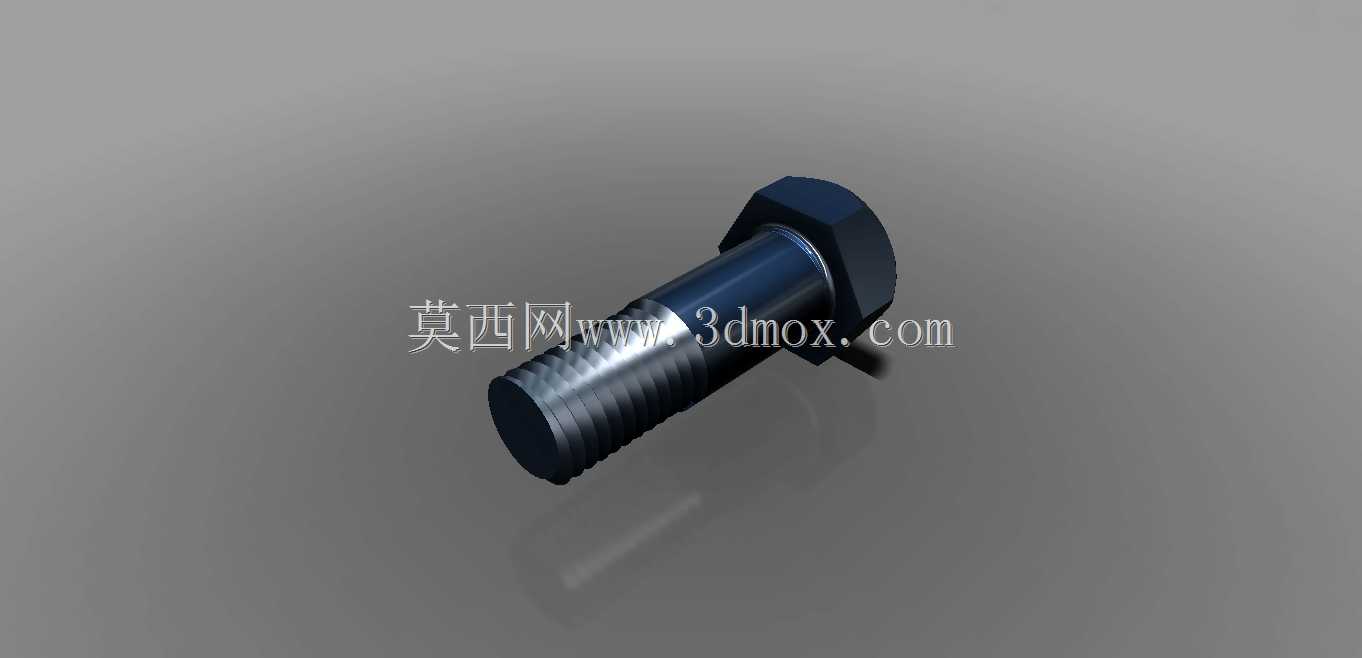

　　在各类机械设备的装配场景里，螺栓是最基础也最核心的紧固连接件，这款M20规格的六角头螺栓，适配公称直径20mm的粗牙螺纹，螺距2.5mm，螺杆总长度60mm，其中螺纹段长度覆盖常规连接所需的啮合深度，光杆段可在被连接件的通孔内实现定位导向，避免装配时螺纹刮伤孔壁，也能在受剪工况下承担部分横向载荷。从实际应用场景来看，这类螺栓广泛覆盖钢结构机架拼接、重型设备底座固定、工装夹具装夹、输送线支架连接等场景，只要是需要可拆卸紧固、且对连接强度有一定要求的部位，都能见到同规格紧固件的身影。设计这类螺栓时，首先要匹配国标紧固件的外形公差，六角头的对边尺寸、对角尺寸严格遵循通用标准，保证常规的开口扳手、套筒扳手都能顺利夹持施力，

　　不会出现打滑或者扳手无法卡入的问题；头部与螺杆衔接的位置做了圆角过渡，避免应力集中导致头部在受拉时断裂，这也是很多新手建模时容易忽略的细节——如果直接做直角衔接，在有限元分析里会出现极高的应力集中系数，实际受载时很容易在根部萌生裂纹。螺杆部分的螺纹收尾做了合理的退刀结构，不会出现螺纹直接切到头部导致的牙型破损，螺纹段的牙型角严格遵循60度公制螺纹标准，牙顶和牙底的圆弧过渡也做了还原，保证和标准螺母啮合时接触面积均匀，不会出现偏载滑牙的问题。从安装边界来看，这款螺栓适配的被连接件通孔直径建议取21-22mm，保证螺杆能顺利穿过，装配时螺栓头部的支承面需要和被连接件表面贴合，若被连接件表面为非加工面，需要搭配平垫增大接触面积，

　　若工况存在振动冲击，还需搭配弹垫或者防松螺母避免松动。光杆段的长度要匹配被连接件的总叠厚，保证拧紧后螺纹段能露出螺母2-3个牙距，既保证啮合强度，也不会因为螺纹露出过长干涉其他部件。很多刚接触机械设计的人员在选用螺栓时，容易只看公称直径和总长度，忽略螺距、光杆段长度、头部厚度这些细节参数，比如同样是M20的螺栓，有2.5mm粗牙和1.5mm细牙的区别，粗牙的螺纹深度更大，抗拉强度更高，适合常规的静载荷紧固场景，细牙的螺距更小，自锁性更好，适合薄壁件或者有振动的工况，这款采用2.5mm粗牙设计，就是面向最通用的静载紧固场景。建模过程中，螺纹部分如果是用于装配干涉检查，可以采用简化的装饰螺纹线，如果是用于渲染或者加工演示，

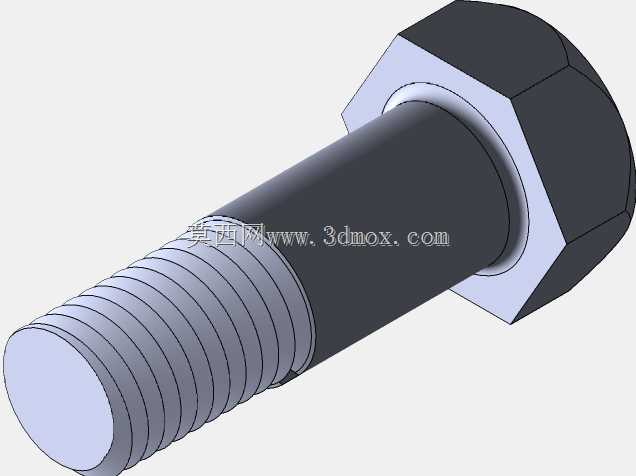

　　就需要还原真实的牙型结构，这款模型的螺纹部分做了真实的牙型切削，能直观展示螺纹的啮合状态，也能用于装配仿真时的干涉检查。另外，螺栓的端面倒角做了45度处理，既方便装配时对准螺母和通孔，也能去除端部的毛刺，避免安装时划伤操作人员或者其他零件。在重型设备的装配场景里，这类M20规格的螺栓通常需要按照规定的扭矩拧紧，拧紧扭矩要结合螺栓的性能等级计算，比如8.8级的M20粗牙螺栓，推荐拧紧扭矩大概在400N·m左右，建模时如果需要做受力仿真，可以直接基于这个模型的几何结构划分网格，因为所有的过渡圆角、牙型细节都做了还原，仿真结果会比简化模型更贴近实际受力状态。还有一个容易被忽略的设计点，就是六角头的支承面和螺杆轴线的垂直度，这个公差直接影响拧紧后的受力状态，如果垂直度超差，拧紧后螺栓会受到附加的弯曲应力，很容易在受载时断裂，建模时也严格保证了这个垂直关系，还原了标准件的形位公差要求。在生产线的工装设计里，这类螺栓常用来固定定位块、夹紧元件，因为是标准件，损坏后可以快速替换，不需要单独加工，能大幅降低设备的维护成本，这也是标准紧固件在工业场景里不可替代的原因——互换性强，采购成本低，力学性能有成熟的标准可查，不需要单独做力学性能测试。
