手动杠杆式罐类挤压破碎装置结构设计

　　这款手动杠杆式罐类破碎装置，主要面向小型废品回收站点、社区垃圾分类点、小型加工车间边角废料处理场景设计，针对废弃金属罐、硬质塑料罐这类中空薄壁容器的减容需求开发，区别于大型工业破碎设备的高功耗、大占地特性，该装置无需外接动力源，完全依靠人力通过杠杆增力结构完成罐体挤压破碎作业，适配零散、小批量的废弃罐类处理需求，能将空置的易拉罐、密封金属罐、硬质包装罐的体积压缩至原体积的15%-20%，大幅降低废弃容器的存储占用空间，提升废料转运、归集的效率。

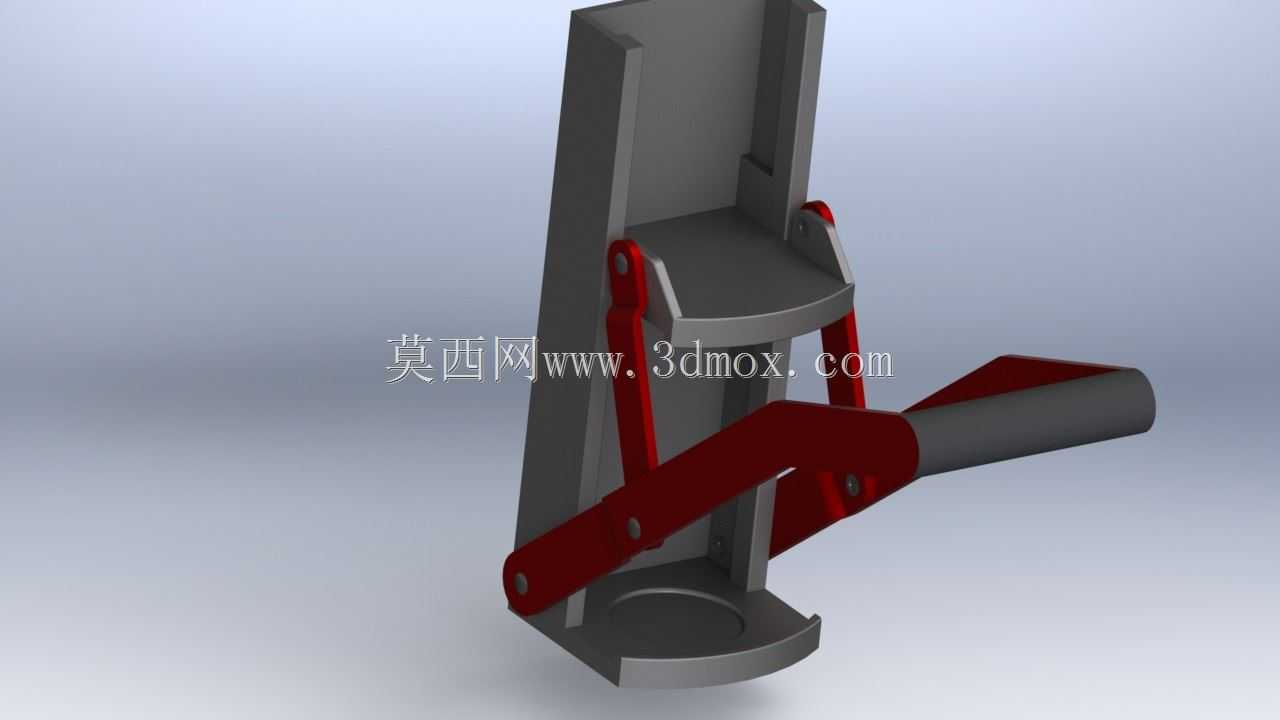

　　从功能实现逻辑来看，装置核心采用二级杠杆增力结构，操作端的长力臂手柄通过铰接连杆与压合执行端连接，力的传递路径经过两处铰接支点完成力的放大，经结构力学测算，在操作端施加150N左右的常规手动力时，压合端可输出超过1200N的挤压力，完全满足常见铝制易拉罐、薄铁皮罐、厚度2mm以内硬质PVC罐的压溃变形需求。装置的基座采用立式L型支撑结构，底部设置与罐体直径匹配的弧形定位槽，作业时将待破碎罐体竖直放置在定位槽内，定位槽的弧形侧壁可限制罐体受压时的侧向滑移，避免挤压过程中罐体弹出造成操作风险；上部的压合头采用与底部定位槽同轴的弧形压面，压合过程中压面与罐体上端面逐步接触，受力从罐体中心向四周均匀扩散，保证罐体沿轴向均匀压溃变形，不会出现局部应力集中导致的罐体歪斜、碎屑飞溅问题。

　　结构设计层面，所有铰接转动副均采用销轴加耐磨衬套的配合形式，衬套选用自润滑尼龙材质，长期使用无需额外加注润滑脂，可适应户外、半开放作业场景下的粉尘环境，降低日常维护频次。装置的支撑立板采用厚度8mm的钢板折弯焊接成型，立板与底部安装座之间设置三角加强筋，保证承受最大挤压力时立板的侧向变形量不超过0.2mm，避免长期受力后结构出现开焊、变形问题。手柄部分采用圆钢弯折成型，握持段套有防滑橡胶套，操作时手部握持摩擦力充足，即便手上沾有少量油污、水渍也不会出现打滑脱手的情况。连杆与压头、手柄的连接位置均设置有限位挡块，当手柄下压至极限位置时，挡块会与立板上的限位凸台接触，避免压头过度下行撞击底部定位槽造成结构磕碰损伤；手柄抬起复位时，铰接位置的扭簧会带动压头自动回位至初始高度，无需手动提拉压头即可放入下一个待处理罐体，单批次连续作业的操作节奏流畅，单人操作每小时可完成超过300个废弃罐体的破碎处理。

　　安装边界方面，装置整体占用的平面尺寸为长320mm、宽180mm，立式结构的总高度为580mm，底部安装座预留有四个直径10mm的固定螺栓孔，可直接通过膨胀螺栓固定在水泥地面、钢制工作台面上，固定后装置的整体稳定性充足，全力操作时不会出现晃动、移位问题；若不做永久固定，也可在底部加装厚度15mm的橡胶减震垫，放置在平整工作台面上即可临时使用，适配流动回收点、临时作业点的灵活使用需求。装置的所有外露金属结构件表面均做喷塑防锈处理，可适应潮湿、多粉尘的作业环境，长期户外放置也不会出现大面积锈蚀问题，结构件的折弯、焊接边缘均做倒圆角处理，没有尖锐毛刺，操作过程中不会划伤操作人员手臂。

　　在实际使用场景中，该装置可有效解决小型回收点废弃罐类存储占空间、转运效率低的痛点，相比脚踏式破碎装置，杠杆式结构的操作姿态更符合人体工程学，操作人员站立状态下即可完成作业，无需反复抬脚施力，长时间作业的疲劳度更低；相比电动破碎装置，该设备无电气元件，不存在漏电、电路故障风险，无需连接电源即可使用，适用场景的限制更少，采购与使用成本也远低于电动破碎设备，对于日处理量在500个罐体以内的小型作业场景，该装置的投入产出比远高于大型破碎设备。结构建模过程中对所有运动部件做了干涉检查，手柄全行程摆动过程中，连杆、压头与支撑立板之间的最小间隙保持在3mm以上，不存在运动卡滞、部件碰撞的问题，铰接销轴的受力经过校核，选用45号钢调质处理的销轴可承受长期交变载荷作用，不会出现销轴变形、断裂的问题。
