2GB容量微型嵌入式存储SD卡结构设计

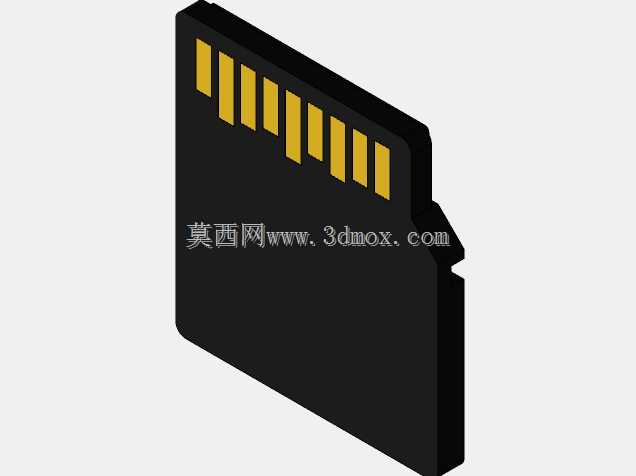

　　在嵌入式电子设备、便携数码终端的结构开发流程中，外置扩展存储部件的结构适配是经常需要处理的细节，这款微型SD卡的三维结构，就是针对消费类电子设备存储扩展需求完成的结构建模，可直接用于设备卡槽的干涉校验、装配模拟环节。从实际应用场景来看，这类微型SD卡广泛适配智能手机、便携运动相机、车载行车记录仪、嵌入式工业采集终端、小型无人机飞控模块等设备，作为可插拔的外置存储介质，承担照片、视频、运行日志、配置参数等数据的持久化存储功能，相比板载焊接式存储芯片，可插拔的设计支持用户按需更换容量、快速导出数据，无需拆解设备即可完成存储扩容或数据迁移，在消费电子和小型工业采集设备领域的应用普及率极高。

　　从结构设计思路来看，建模过程完全遵循SD协会发布的微型存储卡物理尺寸规范，整体采用薄型长方体切角结构，卡身前端的45度导向切角是核心防呆设计，能够避免用户插卡时方向错误导致的卡槽针脚弯折、卡身卡死问题，卡身正面模压的三角方向标识与切角位置对应，进一步降低用户的操作误判概率。卡身侧面的阶梯式卡位结构，是与设备卡槽内部锁止弹片配合的关键结构，插入到位后弹片卡入阶梯位即可提供合适的插拔阻尼感，同时避免设备在振动、跌落工况下存储卡意外松脱导致的数据读写中断。卡身尾部的金手指区域按照标准引脚间距做了结构避让，建模时预留了金手指镀层的厚度公差，确保与卡槽触点的可靠接触，不会出现结构干涉导致的接触不良问题。

　　外形尺寸与安装边界方面，建模严格控制卡身的长宽厚公差，整体厚度控制在1mm以内，适配标准微型SD卡槽的安装空间，卡身所有棱边都做了0.1mm的圆角处理，既避免注塑生产时的锐边毛刺问题，也能减少插拔过程中对卡槽内壁的磨损，提升部件的插拔寿命。卡身表面的容量标识区域做了微凹的模压位，可用于丝印或激光雕刻容量参数、品牌标识，不会因为标识凸起导致卡身与卡槽内壁产生摩擦。在结构强度设计上，卡身内部的芯片容纳腔做了均匀的壁厚设计，壁厚控制在0.15mm，既保证整体结构强度，满足1000次以上插拔的结构耐用性要求，也不会因为壁厚过大挤占内部芯片的安装空间，同时适配常规注塑工艺的成型要求，避免出现注塑缩痕、填充不满等生产缺陷。

　　在设备结构开发的实际应用中，这个三维模型可直接导入整机装配环境，模拟存储卡的插拔行程，校验卡槽周边的结构避让是否充足，比如部分超薄手机、运动相机的机身内部空间极其紧凑，存储卡插槽周边往往排布有主板元器件、电池排线、天线弹片等部件，通过装配模拟可以提前发现插拔过程中卡身与周边部件的干涉问题，在开模前调整结构布局，避免后期改模带来的成本浪费。同时模型也可用于产品说明书的插拔操作示意渲染，或者用于生产测试环节的模拟载具设计，比如SD卡读写测试工装的定位槽设计，就可以直接参考这个模型的尺寸参数做公差配合，确保测试工装能够兼容同规格的所有存储卡，不会出现卡滞、定位不准的问题。

　　从实际使用的工况适配来看，建模时也考虑了常规使用环境下的结构可靠性，卡身的拔模斜度按照注塑工艺要求设置为0.5度，既方便生产脱模，也能保证插拔过程中的顺滑度，不会出现卡身与卡槽内壁的过度摩擦。卡身前端的导向斜面做了平滑过渡处理，插入时能够顺利引导卡身进入卡槽导轨，即使用户插卡时存在轻微的角度偏差，也能通过导向斜面自动校正位置，避免硬插导致的卡身或卡槽损坏。对于工业级应用场景，这个结构也可以通过调整材质参数，比如选用耐高温的工业级塑料材质，适配宽温环境下的使用需求，满足工业采集终端在高低温环境下的可靠存储要求，不会因为材质变形导致卡身尺寸变化出现接触不良的问题。
