10英寸石油钻井用复合片破岩钻头结构

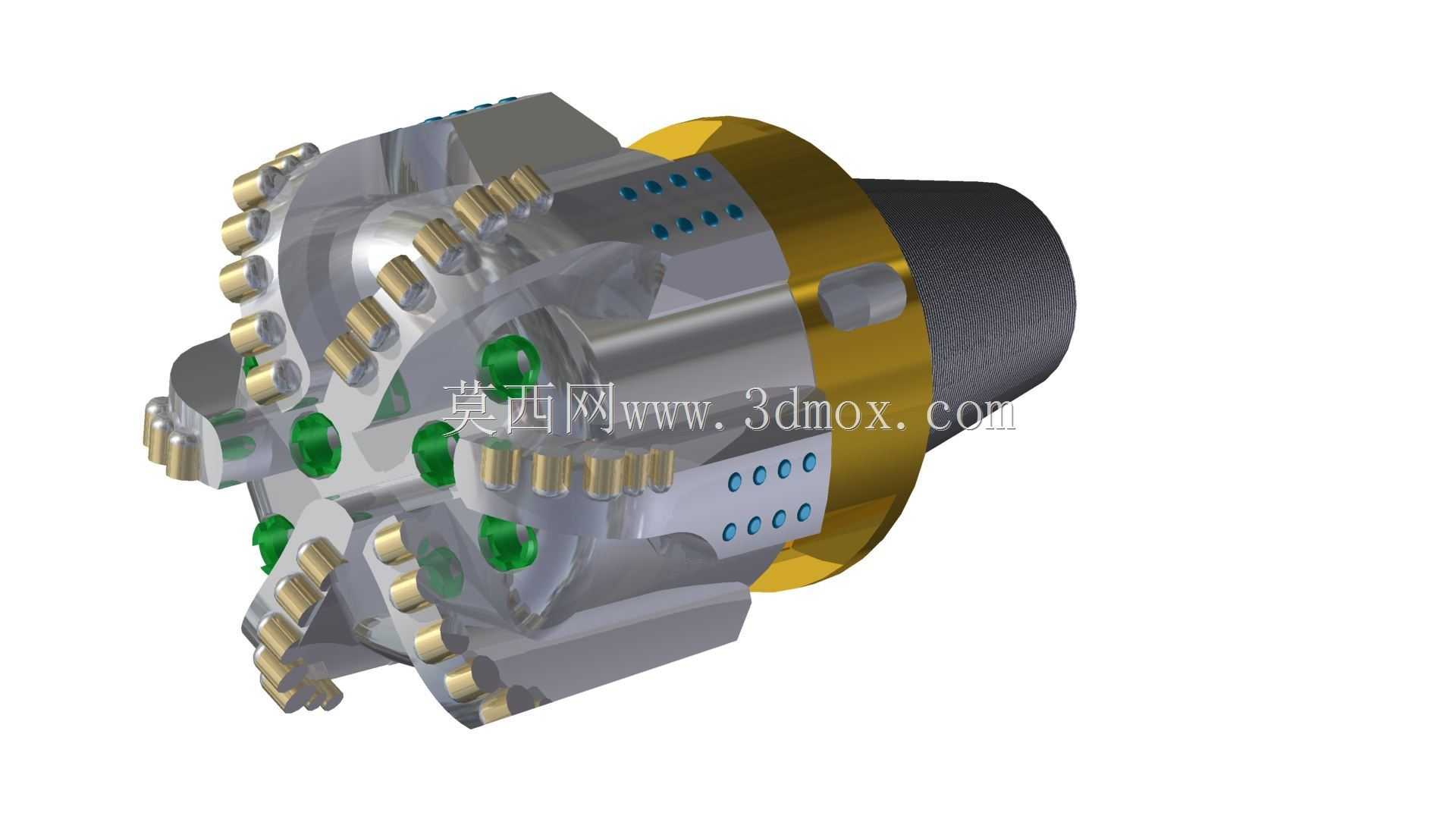

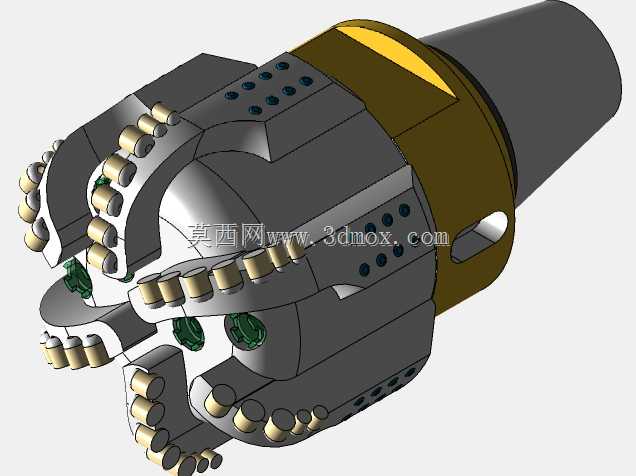

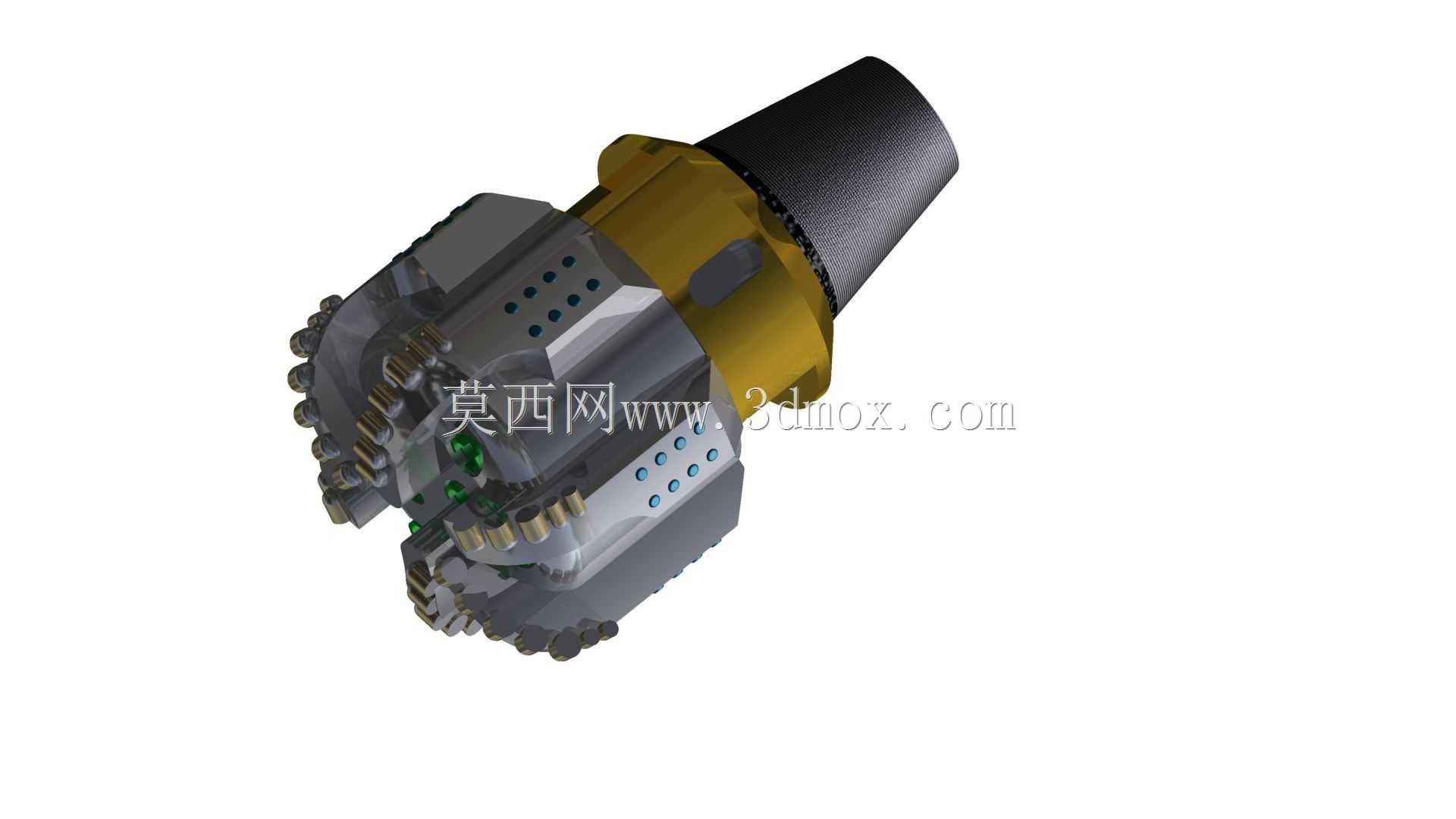

　　这款10英寸规格的PDC钻头，是油气钻井、地质勘探钻进作业中直接接触地层完成破岩进尺的核心钻具部件，区别于传统牙轮钻头的滚动切削结构，其采用聚晶金刚石复合片作为切削元件，依靠切削齿对岩层的剪切作用实现破岩，在中硬及以下均质地层中钻进效率远高于常规牙轮钻头，同时无活动牙轮掌的结构设计大幅降低了井下掉轮、断齿的故障概率，适配转盘钻井、井下动力钻具驱动等多种钻进工况。从结构设计来看，钻头整体采用刀翼式布局，刀翼沿钻头本体周向均匀分布，每片刀翼上按照等切削体积原则排布多颗圆柱形PDC复合片，切削齿的出露高度、侧倾角、负前角均经过受力仿真优化，针对不同位置的切削齿匹配差异化的安装角度：靠近钻头心部的切削齿线速度低，

　　采用稍大的负前角提升抗冲击性能，避免心部齿在钻压波动下发生崩片；外排齿线速度高、切削行程长，采用相对更小的负前角降低切削阻力，同时匹配更厚的齿柱焊接深度，提升长时间高速切削下的齿体固定可靠性。刀翼之间设计有大尺寸流道，配合钻头本体上布置的多组喷嘴安装孔，钻进过程中钻井液从喷嘴高速喷出，可直接冲刷切削齿表面带走岩屑，同时冷却切削齿避免复合片在持续摩擦高温下出现热损伤，流道的轮廓采用大圆弧过渡设计，减少岩屑在流道内的滞留卡堵风险，避免重复破碎岩屑造成的切削齿额外磨损。钻头的连接端采用标准API钻具连接螺纹，可直接与井下钻铤柱实现刚性连接，连接端的密封台肩经过精密加工，可承受钻进过程中高钻压、高扭矩的复合载荷，

　　整体外径严格控制在10英寸公称尺寸公差范围内，适配对应尺寸的井眼钻进需求，安装时无需额外加工适配接头，可直接纳入常规钻具组合下井使用。从功能特性来看，刀翼上额外布置的绿色硬质合金保径齿，可在钻头钻进过程中持续修整井壁，避免井径缩径导致的起下钻遇阻问题，保径段的长度经过优化，既保证足够的井壁修整接触面积，又不会因为保径段过长增加钻进时的摩阻。钻头本体采用高强度合金钢整体锻造成型，切削齿与本体之间采用高频银基钎焊工艺固定，焊接强度可承受大钻压下的冲击载荷，在泥岩、砂岩、页岩等常规油气储层钻进中，单只钻头的进尺长度可达数千米，大幅减少起下钻更换钻头的非作业时间，降低整体钻井作业成本。在实际选型应用中，该尺寸钻头主要用于二开、

　　三开井段的直井钻进作业，也可配合螺杆钻具完成定向井段的造斜钻进，设计过程中针对刀翼的受力薄弱位置做了加厚处理，通过有限元仿真模拟不同钻压、转速下的本体应力分布，在应力集中区域做圆角过渡优化，避免长时间交变载荷下出现本体开裂的失效问题。切削齿的排布还考虑了岩屑的运移路径，每颗切削齿的切削轨迹在井底覆盖无盲区，不会出现局部岩层未被切削导致的钻头蹩跳问题，喷嘴的喷射角度经过流场仿真优化，可让钻井液射流直接覆盖所有切削齿的工作表面，避免岩屑在齿面堆积形成泥包，保证钻头在泥质地层中也能保持稳定的切削效率。
