石油钻采用防喷器闸板结构设计

　　在陆上及海洋油气钻修井作业现场，防喷器是井控系统的核心安全屏障，而闸板作为闸板防喷器的核心执行密封部件，其结构合理性直接决定井涌、井喷险情发生时的封井可靠性，是钻完井作业中规避井喷失控风险的关键结构件。这款闸板结构的设计完全围绕井控作业的实际工况展开，主体采用对称式柱状承载结构搭配侧部安装法兰，整体结构的受力路径经过多轮工况校核，当井内出现高压流体上窜时，闸板在液压驱动下沿防喷器本体的闸板腔向中心推进，前端密封面可紧紧贴合钻具外壁或者实现全封状态下的对面贴合，将井筒与外界环境完全隔断，阻止高压油气、泥浆的无控制溢出。从结构设计逻辑来看，闸板的主体承载段采用大直径圆柱构型，相比传统方型闸板，圆柱结构在承受井内高压反向推力时，

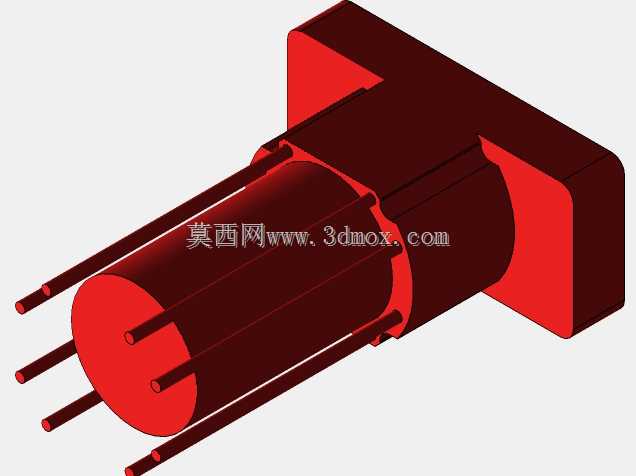

　　应力分布更均匀，不会出现直角位置的应力集中问题，侧部的方形法兰结构完全匹配常规闸板防喷器的侧门安装腔尺寸，法兰端面的密封槽位预留了足够的橡胶密封件安装空间，保证闸板腔与外部液压油路之间的密封可靠性，不会出现液压油泄漏或者井内流体倒灌进入液压控制回路的问题。闸板前端伸出的多根导向定位销，是在实际井场反馈基础上优化的结构，以往的闸板在关井过程中容易出现偏斜，导致密封面贴合不严，尤其是在井内钻具存在小幅摆动的工况下，偏斜的闸板很容易刮伤密封胶芯，缩短胶芯使用寿命，这些均匀分布在闸板前端的导向销，在闸板推进过程中会先于密封面接触钻具外壁，自动校正闸板与钻具的同轴度，保证密封面能够整圈均匀贴合钻具，避免偏磨导致的密封失效。

　　在安装边界的尺寸设计上，这款闸板的外径、法兰安装孔位、推进行程都完全适配常用压力等级的闸板防喷器腔体，不需要对防喷器本体做任何改造就可以直接替换安装，闸板的整体长度经过精确计算，在完全打开状态下，闸板前端不会伸入井筒通径内部，不会影响钻具、套管、测井仪器的正常起下作业，在完全关闭状态下，闸板的密封面能够完全覆盖封井所需的接触宽度，保证在额定工作压力下不会出现密封渗漏。从功能特性来看，这款闸板既可以配置半封胶芯实现对应尺寸钻具的环空密封，也可以更换全封胶芯实现空井状态下的井筒全封闭，闸板本体的材质选用高强度合金结构钢，经过调质处理后具备足够的强度与韧性，能够承受井内高压流体的持续冲击，同时在含有硫化氢等腐蚀性介质的井场作业时，

　　也可以根据工况需求更换为抗硫材质，满足酸性气田的作业要求。在实际作业场景中，闸板的动作响应速度直接关系到井控处置的效率，这款闸板的结构重量经过优化，在保证结构强度的前提下尽可能降低了整体重量，液压驱动下的关井动作时间能够满足井控规范的要求，在出现溢流征兆的短时间内就可以完成关井动作，快速控制井口压力。另外，闸板与防喷器腔体之间的配合间隙经过严格控制，既保证闸板能够在腔体内顺畅滑动，不会因为泥浆、岩屑的堆积出现卡阻，又不会因为间隙过大导致胶芯被挤入间隙造成损坏，日常维护过程中，只需要拆开侧门就可以直接抽出闸板，更换磨损的胶芯或者密封件，不需要整体拆解防喷器，大幅降低了井场的维护工作量与停机时间。
