石油钻井作业用防喷器组结构设计

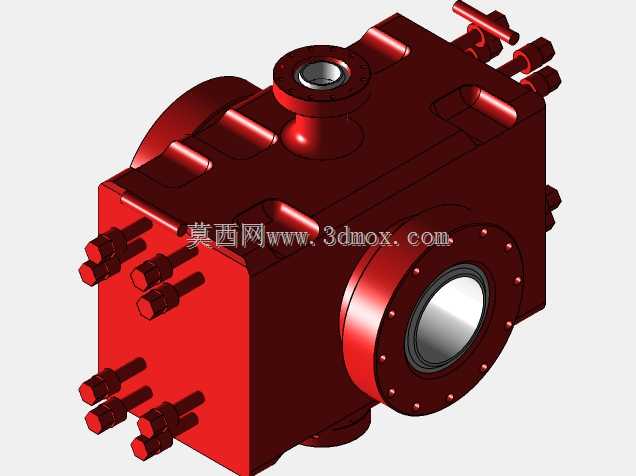

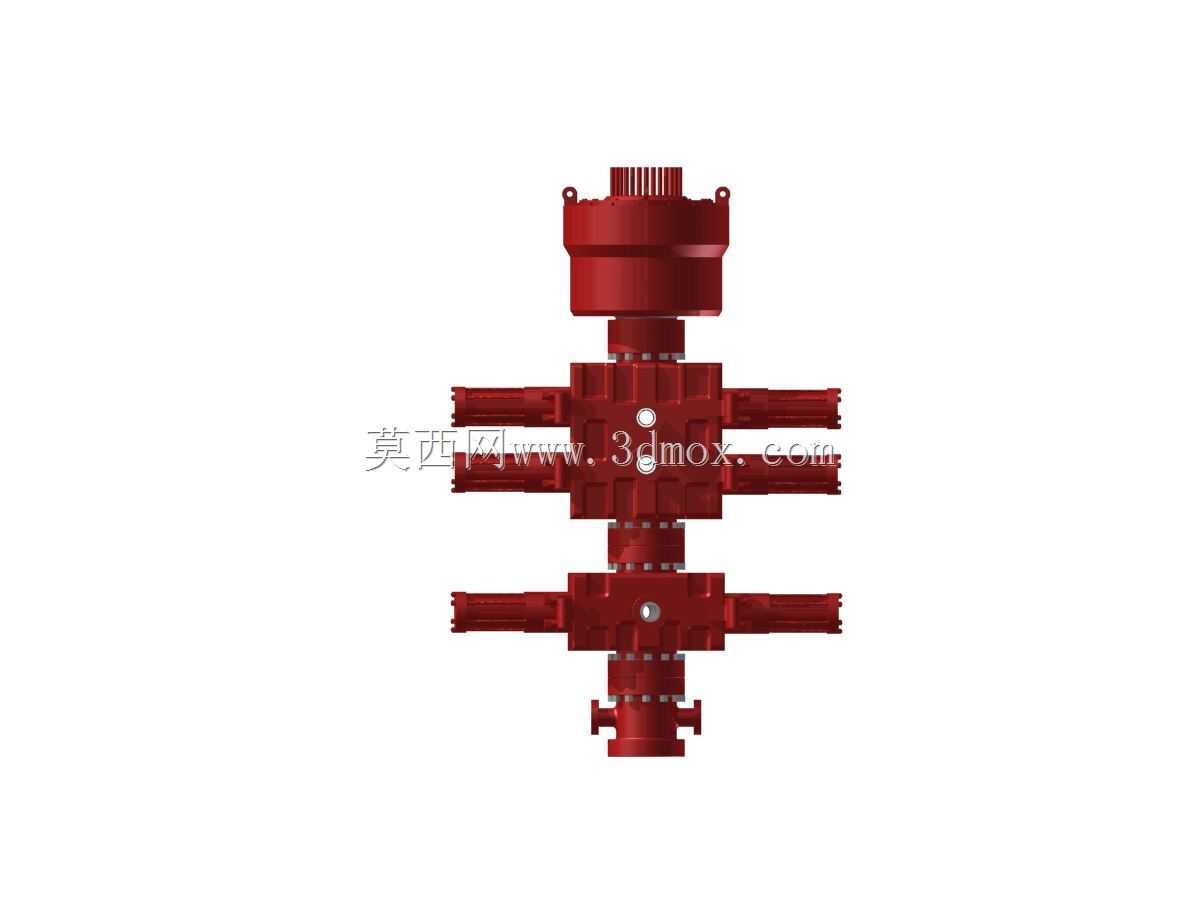

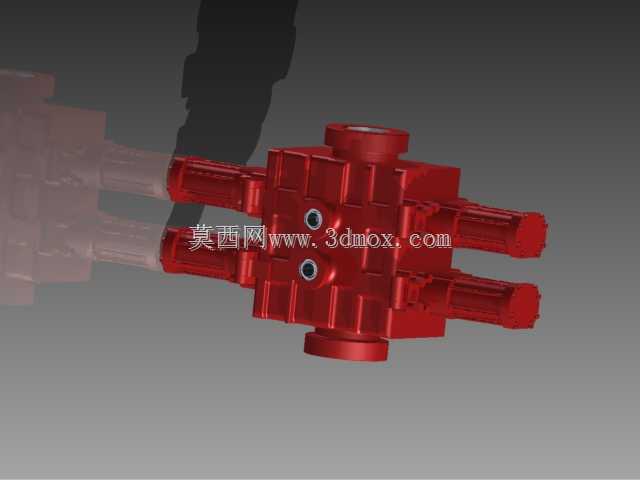

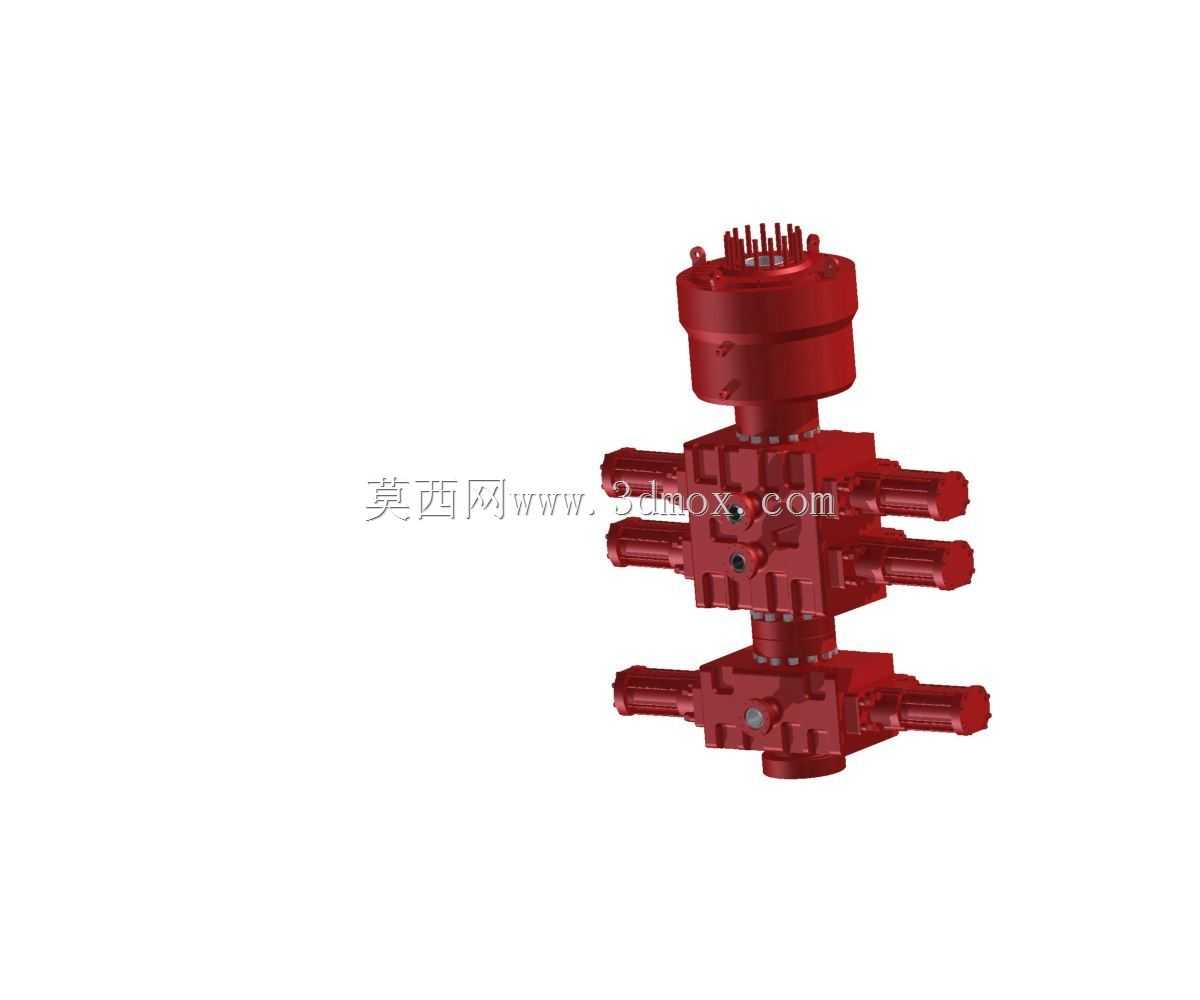

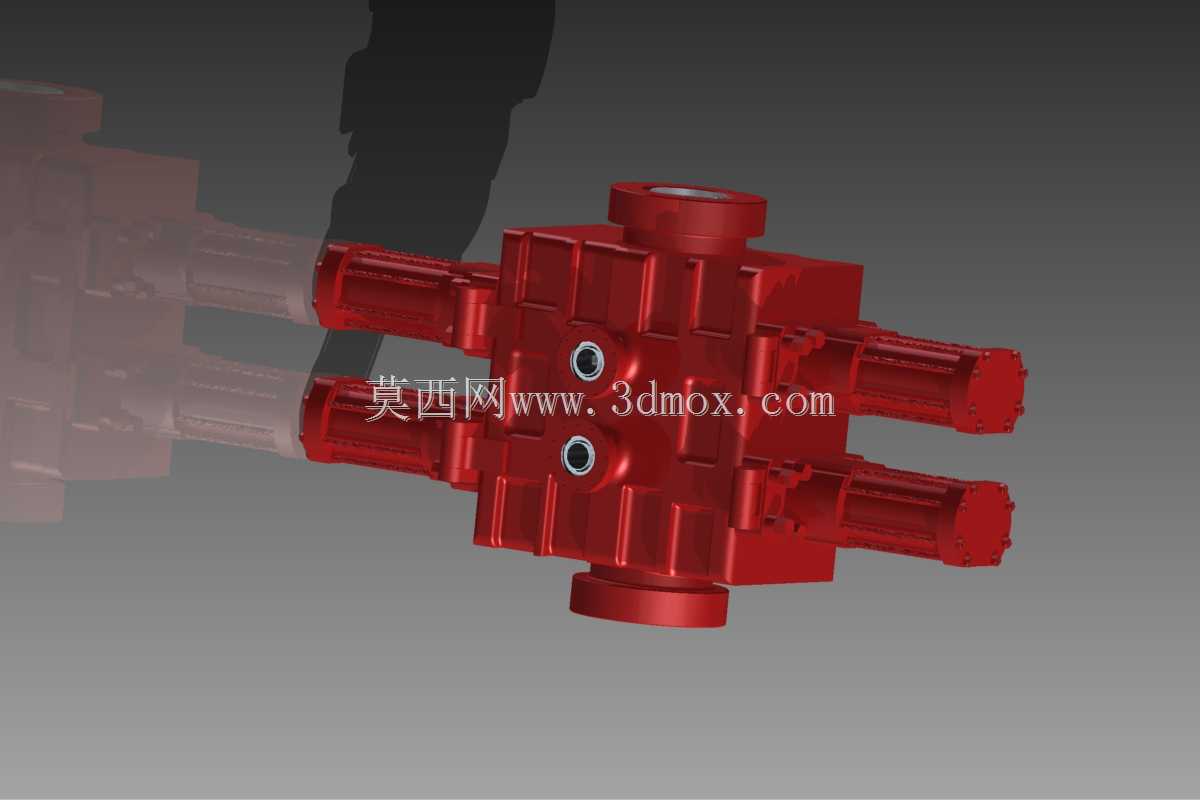

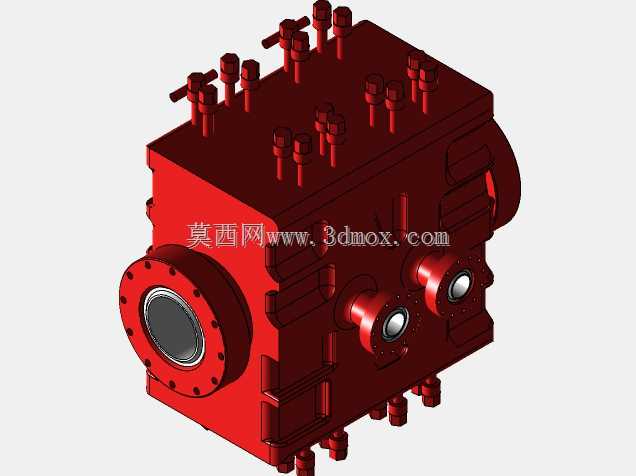

　　在陆上及海洋油气钻井作业现场，井控环节是保障施工安全的核心屏障，防喷器组作为井口压力控制的核心执行单元，需要在钻井、完井、修井全流程中应对不同工况下的井筒压力波动，避免井涌、井喷等恶性事故发生。这套防喷器组的三维结构设计，完全围绕井口实际安装工况展开，整体采用模块化堆叠布局，主体承压壳体采用对称式多通路结构，上下端设置标准法兰连接端面，可直接与井口套管头、钻井四通等部件匹配对接，安装时无需额外加工过渡连接件，能够适配常规陆地钻井井口的安装边界尺寸，整体径向突出结构控制在井口操作平台预留的安全操作范围内，不会与井口周边的管汇、操作平台护栏产生干涉。从功能配置来看，该防喷器组集成了多组闸板控制单元，侧部对称布置的液压缸结构，

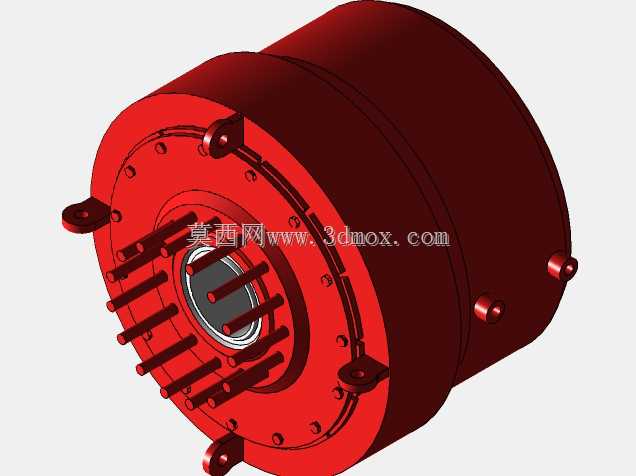

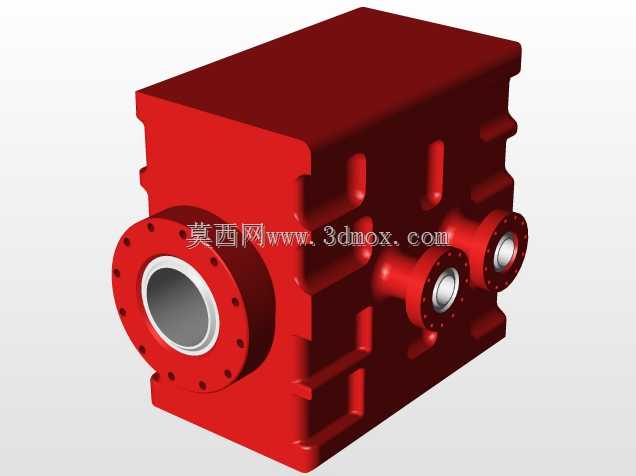

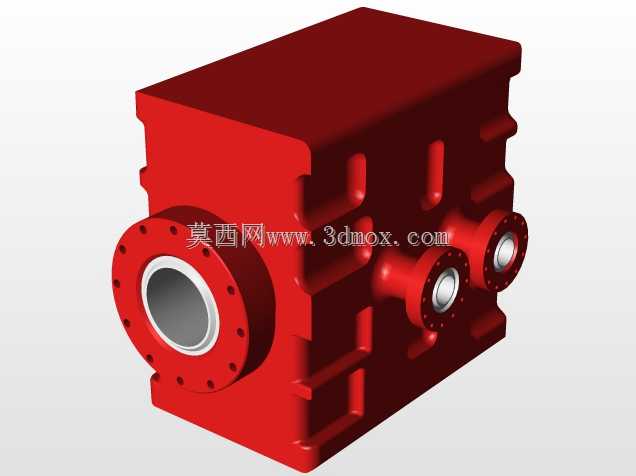

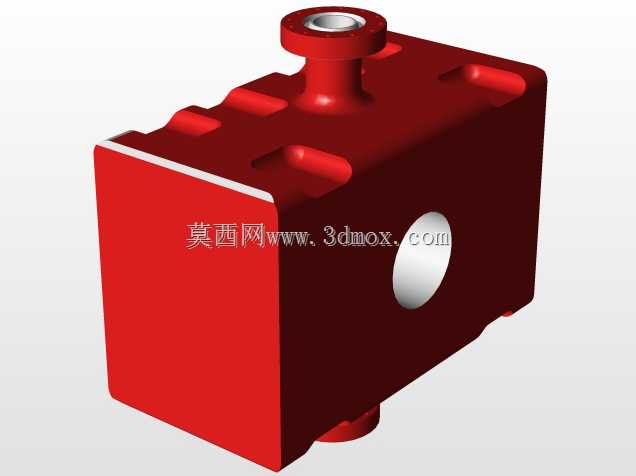

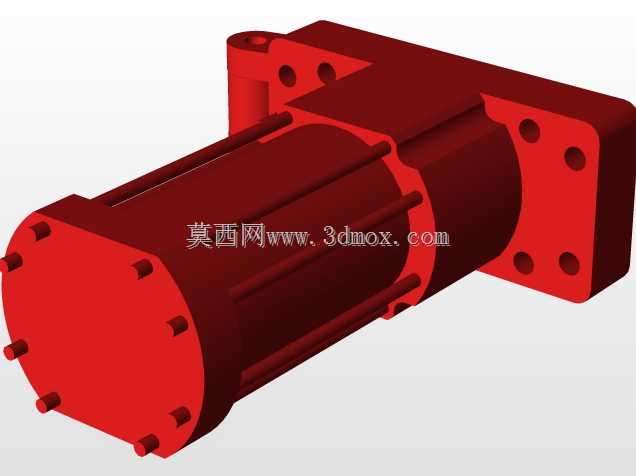

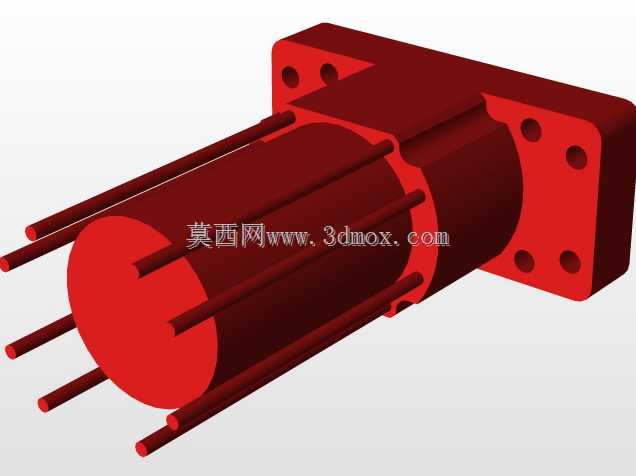

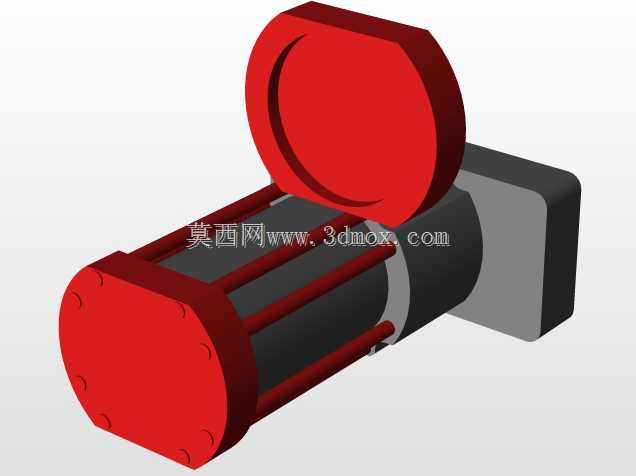

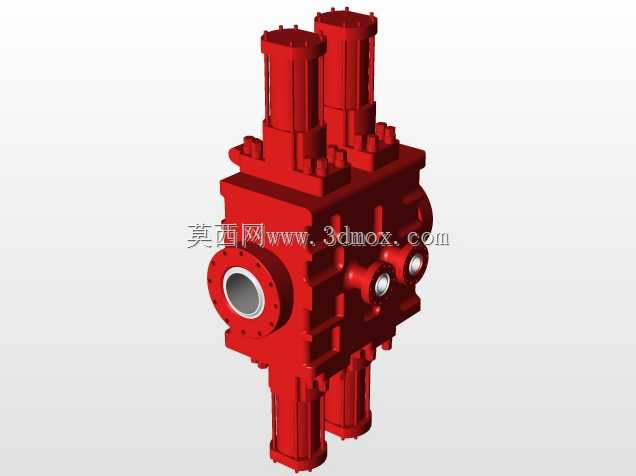

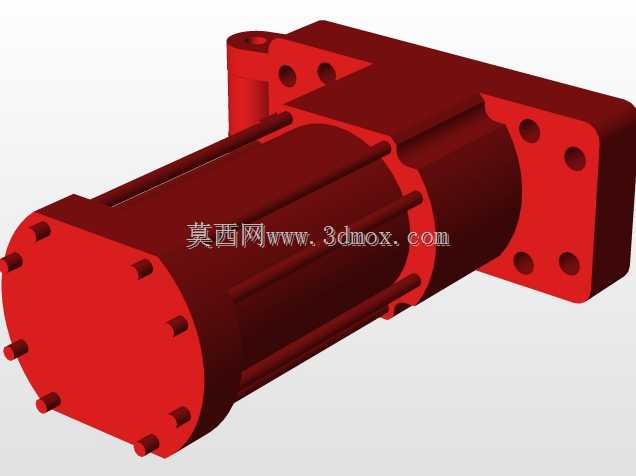

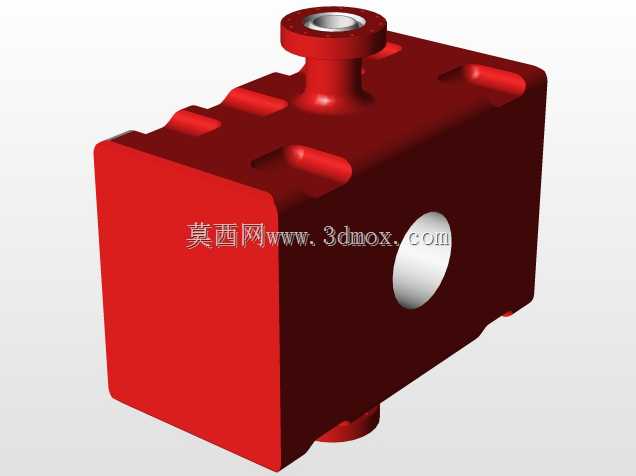

　　分别对应不同的闸板执行功能，可在不同作业阶段分别实现全封井口、密封钻具环空、剪切钻具等操作，各侧出液压缸的轴线与主体壳体中心线垂直，液压油接口统一设置在液压缸外端，方便现场液压控制管线的排布与连接，避免管线弯折造成的压力损失。主体壳体的内部流道采用等通径设计，能够保证钻具、测井仪器等工具顺利通过，壳体壁厚按照额定工作压力下的强度要求设计，在承压部位做了加厚处理，同时在壳体外部设置了加强筋结构，既保证高压工况下的结构强度，又尽可能控制整体重量，降低井口安装时的吊装负荷。设计过程中充分考虑了现场维护的便利性，各侧部液压缸与主体壳体之间采用法兰螺栓连接，密封件更换、闸板检修时无需整体拆解防喷器组，仅需拆卸对应侧的液压缸端盖即可完成操作，

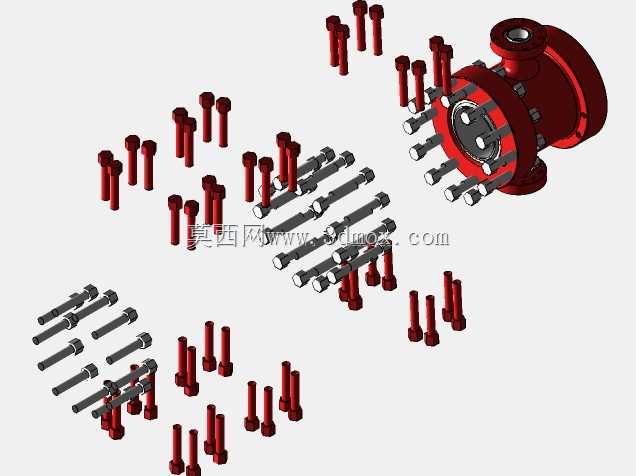

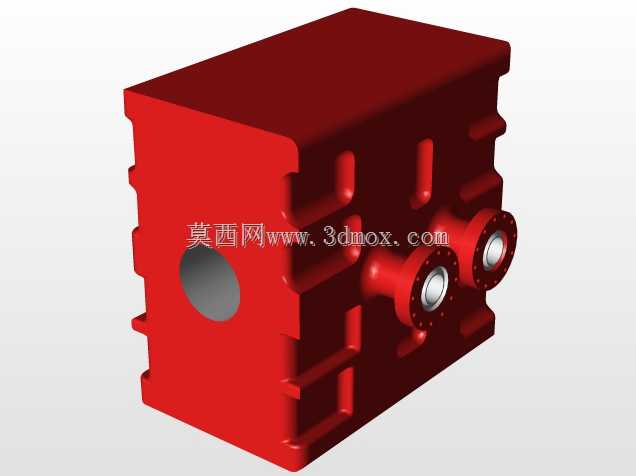

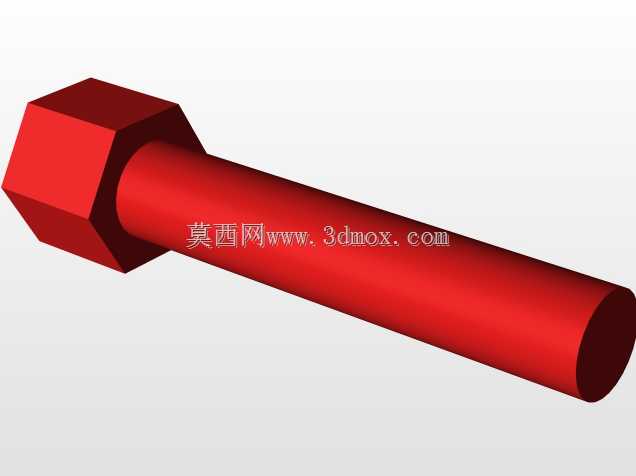

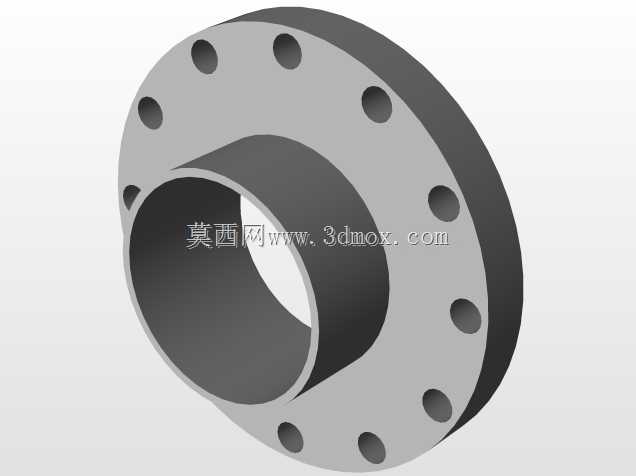

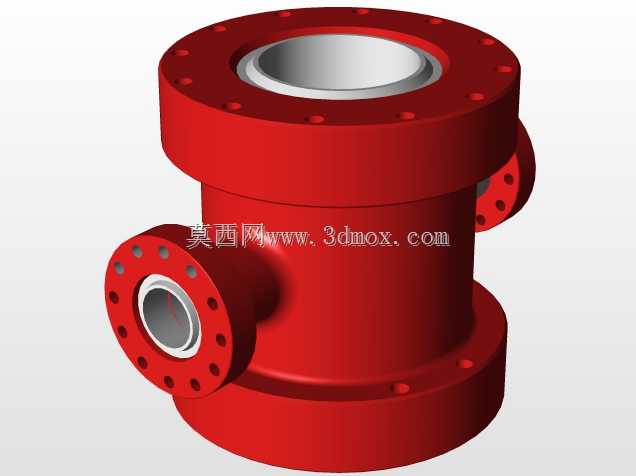

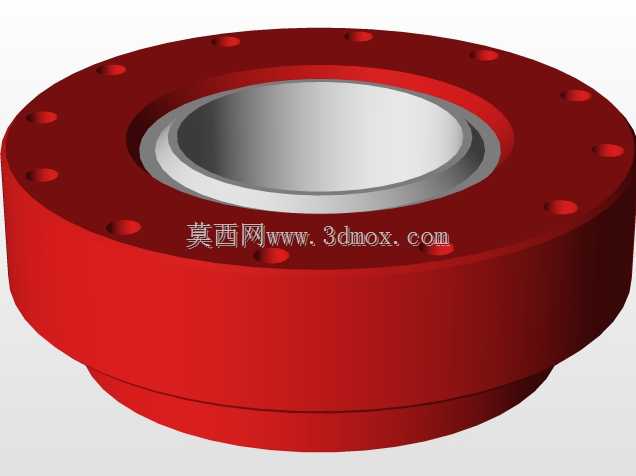

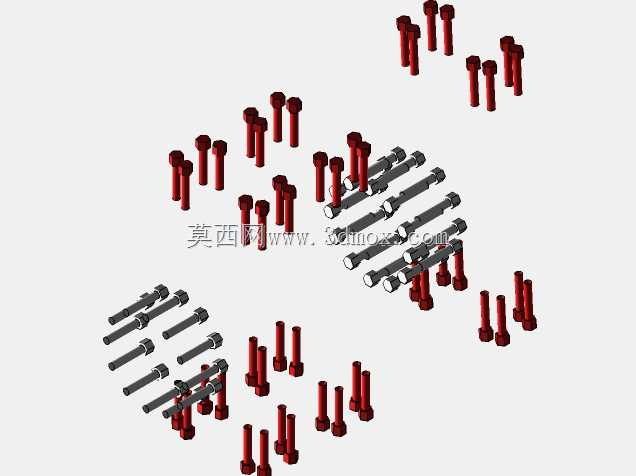

　　大幅缩短现场维护的停机时间。上下连接法兰的螺栓孔采用圆周均布设计，螺栓规格匹配行业通用的井口法兰标准，现场安装时可直接使用常规井口螺栓进行紧固，无需定制特殊紧固件。主体壳体上预留的多个侧向接口，可根据现场作业需求连接压井管汇、节流管汇，实现井筒压力的主动调控，当井筒内压力异常升高时，可通过侧部接口将高压流体导入节流压井管线，维持井口压力平衡。在结构细节处理上，所有承压棱边均做了圆角过渡处理，避免应力集中造成的壳体疲劳损伤，液压缸活塞杆部位设置了多重密封结构，能够在高压工况下防止液压油泄漏以及井筒内流体窜入液压系统。整体结构的重心与上下法兰中心线重合，吊装时可直接通过顶部吊耳起吊，无需额外调整吊点平衡，降低现场吊装作业的风险。

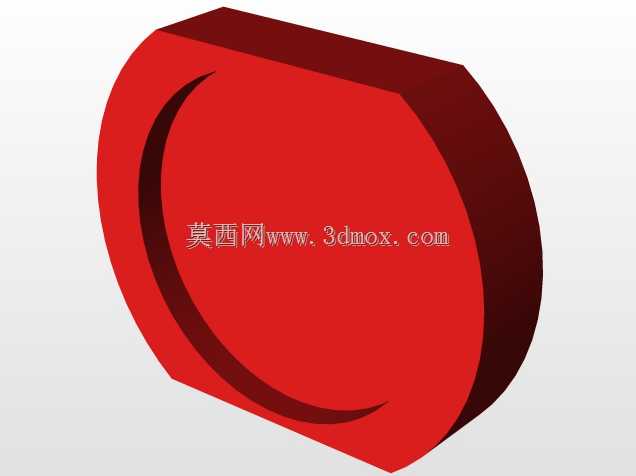

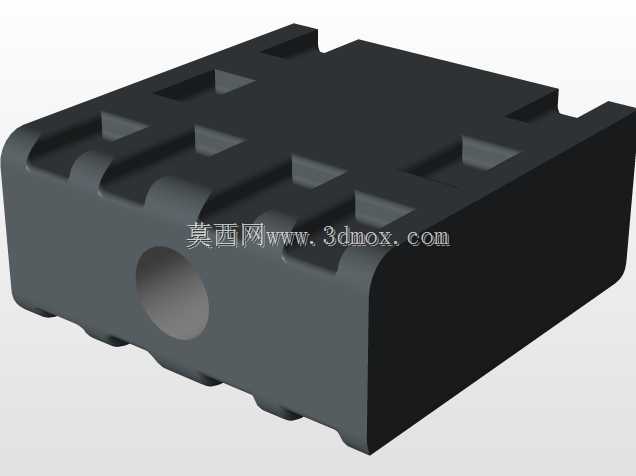

　　针对海洋钻井平台的使用场景，该结构的外部轮廓尺寸也适配平台井口槽的安装空间，侧部突出的液压缸长度控制在平台井口槽的预留间隙内，不会影响平台井口设备的移动与对位。闸板腔的内部结构设计充分考虑了不同规格钻具的密封需求，更换对应规格的闸板胶芯即可适配不同尺寸的钻具作业，无需更换整个防喷器主体，提升了设备的工况适配能力。液压控制油路在壳体内部做了集成化处理，减少外部管线的连接点，降低现场管线泄漏的概率，同时也让整体外观更加规整，避免外部管线在作业过程中被钻具、工具磕碰损坏。
