石油钻采用环形防喷器结构设计

　　在陆上及海洋油气钻井、修井作业现场，环形防喷器是井控系统里的核心承压密封部件，安装在井口防喷器组最上端位置，承担着不同工况下的井口压力控制职责，是避免井涌、井喷事故发生的关键屏障。这类设备的核心作用，是在起下钻杆、钻铤、油管等不同规格管柱时，能够抱紧管柱外壁实现环形空间密封，即便井内没有管柱的空井状态，也可以全封井口，部分工况下还能通过可控的泄压动作，实现钻具的强行起下作业，适配钻井过程中复杂的压力控制需求。

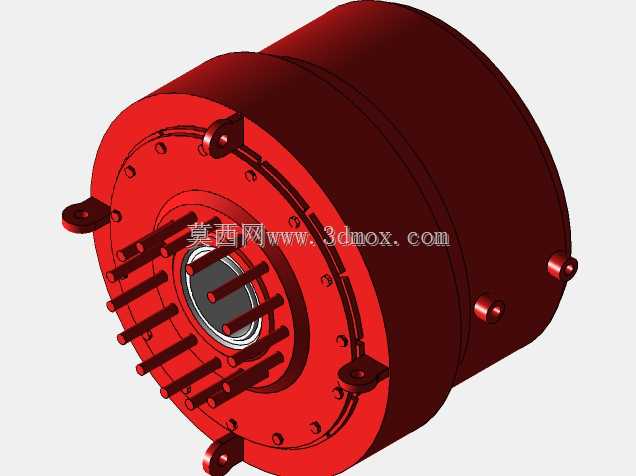

　　从结构设计逻辑来看，这款环形防喷器采用了球形胶芯搭配活塞驱动的经典结构布局，主体外壳为合金铸钢件加工而成，整体呈短圆柱状构型，外壳周向均匀分布带安装孔的凸耳结构，用于和下部的闸板防喷器或者井口法兰进行螺栓连接，安装凸耳的孔位公差、端面平面度都按照高压承压设备的精度要求设计，保证连接后的密封可靠性，避免安装应力造成的密封面渗漏。驱动部分采用液压活塞结构，液压油从壳体上的油口进入后，推动活塞向上运动，挤压内部的环形橡胶胶芯，胶芯在活塞锥面的导向作用下向中心收缩，抱紧穿过中心的管柱或者完全封闭中心通道，当液压泄压后，胶芯依靠自身橡胶的弹性回位，恢复通径尺寸，不影响管柱的正常起下操作。

　　设计过程中需要重点考量几个核心边界：首先是通径尺寸与整体外径的匹配，中心通径需要满足现场最大规格钻具、工具的通过要求，同时胶芯的收缩量要覆盖常用钻杆、钻铤的外径范围，保证不同尺寸管柱都能实现可靠密封，不会出现胶芯收缩量不足导致密封失效的问题；其次是安装连接尺寸，下端法兰的螺栓孔分布圆直径、密封环槽尺寸都要和行业通用的井口法兰标准匹配，不需要额外加工过渡法兰就能直接和现有井控设备组对接，降低现场安装的适配成本；另外壳体上的液压油口位置、接头尺寸也按照通用井控液压系统的管路规格设计，现场接入控制管线不需要额外转换接头。

　　胶芯的支撑筋采用放射状均匀分布在橡胶内部，每根支撑筋都沿着活塞的锥面方向布置，在活塞挤压时能够引导胶芯均匀向中心收拢，避免胶芯局部应力集中造成的早期损坏，支撑筋的端部做了圆弧过渡处理，不会在抱紧管柱时割伤胶芯或者管柱外壁。壳体的所有承压面都做了圆角过渡处理，避免高压工况下的应力集中，所有和液压油、井内流体接触的表面都做了防腐处理，能够适应钻井液、原油等介质的长期侵蚀，延长设备的井下服役周期。

　　在实际作业场景中，环形防喷器的操作响应速度直接关系到井控安全，这款结构的活塞行程设计经过优化，在额定液压压力下能够在数秒内完成密封动作，满足井控应急操作的时间要求。同时胶芯的磨损量设计预留了足够的冗余，在多次开关、抱紧不同尺寸管柱后，仍然能够保持额定的密封压力，不需要频繁更换胶芯配件，减少现场维护的工作量。设备的整体高度控制在合理范围内，不会因为安装环形防喷器造成井口整体高度过高，影响钻台设备的布局和操作空间，侧面的液压接口位置避开了安装螺栓的操作空间，现场接管路、紧螺栓的时候不会出现操作干涉。

　　从建模细节来看，所有的连接螺栓、密封槽、油道孔都按照实际加工尺寸1:1还原，没有做简化省略，方便后续做装配干涉检查、承压强度仿真的时候，能够得到更贴近实际工况的计算结果，壳体壁厚的变化、加强筋的布置都参考了现役成熟设备的结构参数，保证模型能够直接用于结构校核、工艺编制等实际工作场景，而不是仅做外观展示的概念模型。中心通道的密封面粗糙度、活塞与壳体之间的密封圈沟槽尺寸都按照液压密封件的安装要求设计，密封圈的压缩量控制在合理区间，既保证密封效果，又不会因为压缩量过大造成密封圈过早磨损。
