带支撑立柱的倾斜式从动辊道结构

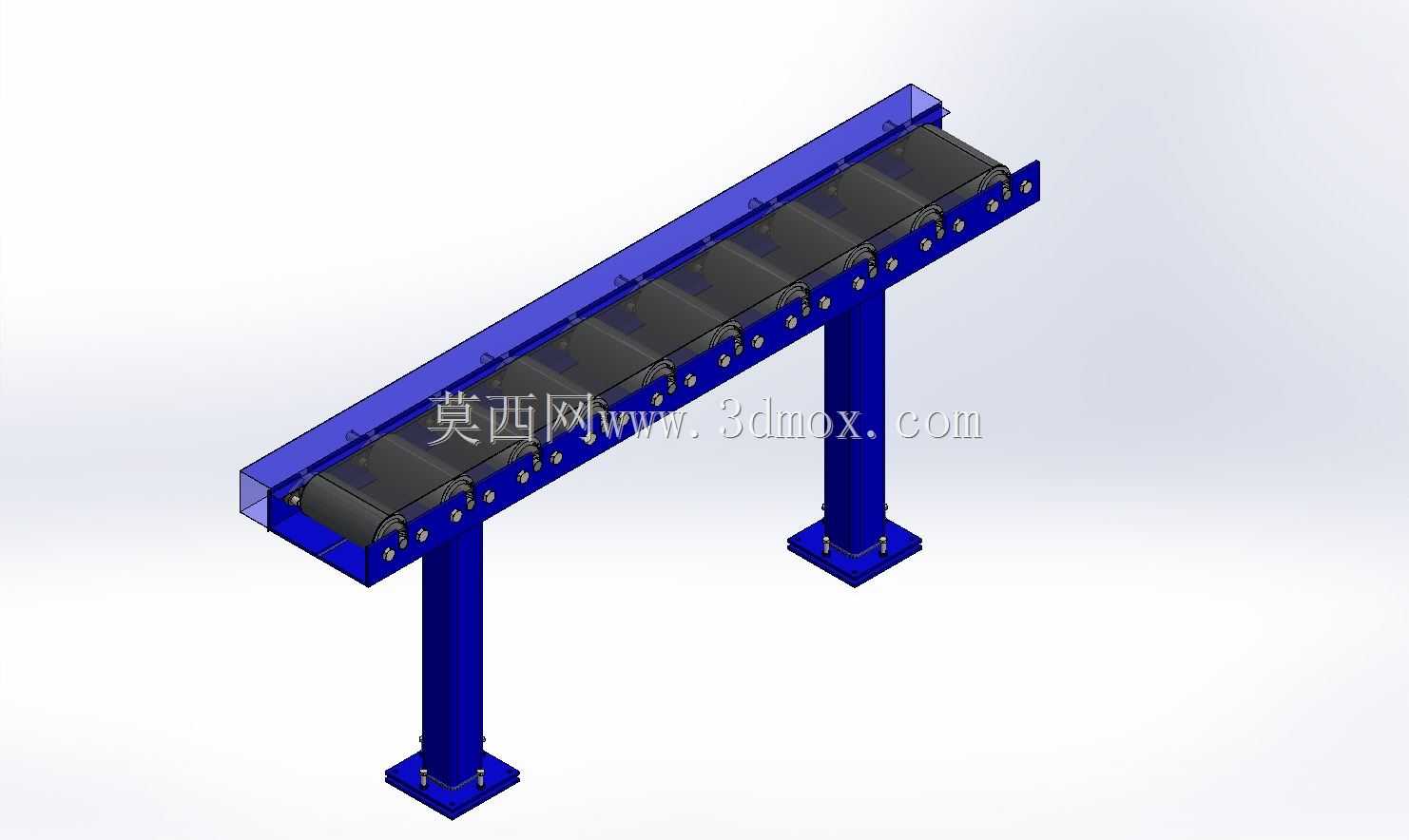

　　在车间物料转运、生产线工序衔接的场景里，从动辊道是无动力输送环节里最常用的结构单元，这类结构不需要额外配置驱动组件，完全依靠物料自身重力或者作业人员的推送力实现物料位移，相比动力辊道成本更低、维护点更少，在短距离、固定高度差的物料输送工位适配性极强。这套倾斜布置的从动辊道，整体采用双立柱支撑结构，两根方形支撑柱底部配置方形安装法兰盘，法兰盘上预留螺栓安装孔，可直接通过膨胀螺栓或者机牙螺栓固定在车间地面、设备机架平台上，安装时需要先校准两根立柱的垂直度，避免辊道架体出现倾斜偏移导致物料卡滞。辊道主体的架体采用双侧折弯钣金结构，两侧架板之间等距排布多根从动辊子，每根辊子两端通过轴承座与侧架板连接，保证辊子转动顺滑无卡滞，

　　辊子的排布间距根据常规输送物料的底面尺寸设计，确保物料在辊道上移动时至少有三根辊子同时接触支撑，避免物料出现倾斜掉落的情况。这套辊道设计为倾斜布置形式，依靠架体的倾斜角度形成重力下滑的输送条件，适合用于有固定高度差的上下工序之间的物料输送，比如冲压线的出料端到物料周转箱的过渡、装配工位之间的工件滑移输送，不需要额外配置驱动电机和传动组件，日常使用时只需要定期检查辊子转动灵活性、轴承润滑状态即可，维护工作量极低。设计这类从动辊道时，首先要确定输送物料的单重和底面接触尺寸，以此来选定辊子的直径、壁厚以及辊子间距，避免辊子承重不足出现弯曲变形；其次要根据输送的速度需求调整架体的倾斜角度，角度过小会导致物料下滑不畅，

　　角度过大则会让物料下滑速度过快出现冲落风险，常规五金工件、包装箱类物料的倾斜角度通常设置在3到7度区间，具体需要根据物料底面与辊子的摩擦系数调整。安装边界方面，两根支撑立柱的中心距需要匹配辊道架体的宽度，底部法兰的安装孔位要避开地面的预埋管线、结构缝隙，安装完成后要在架体两端配置挡停结构，避免物料从辊道端部滑落，部分需要临时停料的工位还可以在侧架上加装可翻转的挡料销，实现物料的临时停留。辊道侧架的顶部设计有连续的挡边结构，高度高出辊子上表面一定距离，能够对输送过程中的物料起到侧向限位作用，避免物料在滑移过程中从辊道侧面掉落，针对宽度较大的物料，还可以在侧架挡边上加装可调的导向条，适配不同宽度规格的物料输送需求。

　　这类从动辊道除了单独作为无动力输送单元使用外，也可以对接动力辊道、皮带输送机等设备，作为生产线的末端出料过渡段，或者作为人工装配工位的物料暂存台，作业人员可以直接在辊道上推移工件完成装配操作，不需要额外配置工作台面，大幅提升工位的操作便捷性。建模过程中，辊子与侧架的连接位置需要预留轴承的安装间隙，支撑立柱与辊道架体的连接位置采用螺栓紧固的可拆卸结构，方便后期调整辊道的倾斜角度或者更换磨损的辊子部件，法兰盘与地面接触的位置可以加装减震垫片，减少物料输送过程中产生的振动传导到地面，降低车间作业的噪音影响。
