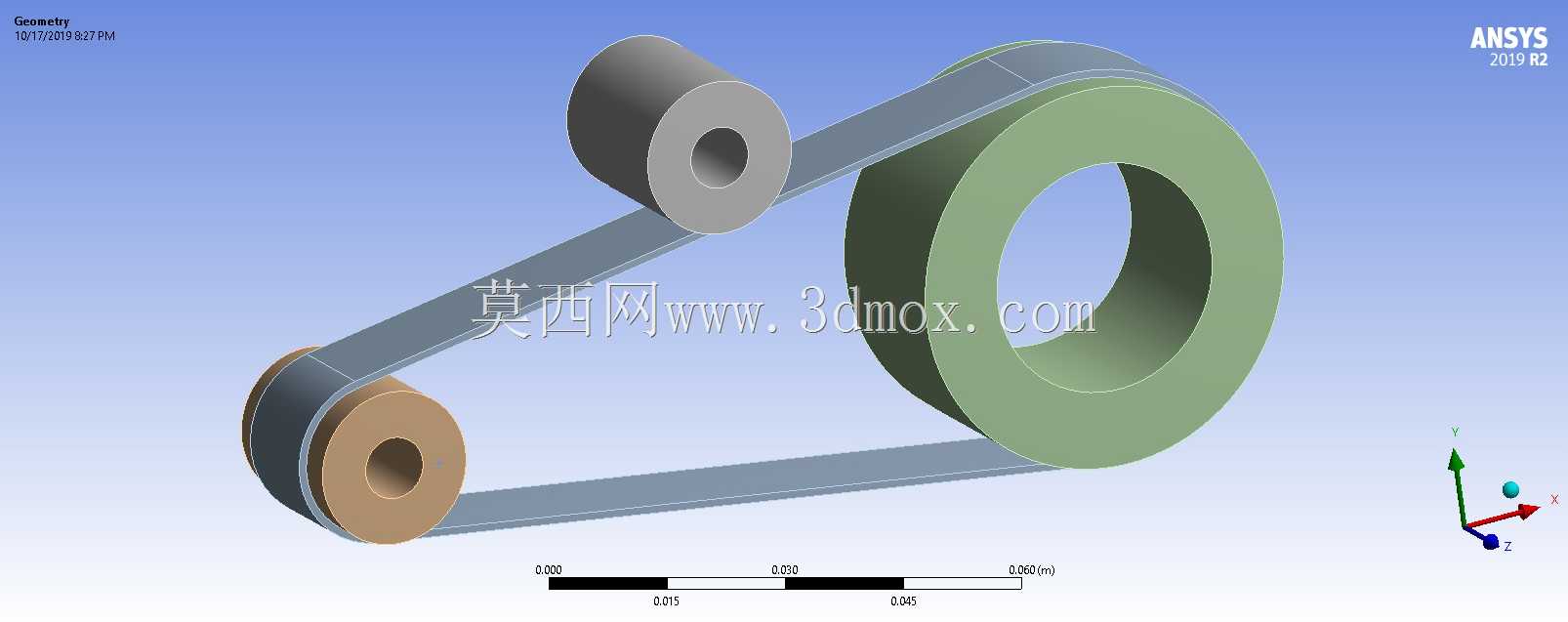

这套带式传动结构的三维建模成果,核心围绕散料、小件工件的长距离转运场景搭建,常见于轻工生产流水线、物流分拣线、小型加工工位的物料输送环节,区别于重型矿用输送带的大跨度高负载设计,该结构更适配轻载、中低速的连续输送工况,可承担单批次重量不超过五十公斤的工件转运需求,运行过程中传动平稳无明显冲击,不会对表面易刮花的工件造成额外磕碰损伤。从结构组成来看,整套传动单元包含三个不同直径的铸钢材质带轮,其中大直径带轮作为主动驱动轮,与驱动电机输出端直连,两个小直径带轮分别作为张紧轮与从动转向轮,三个带轮的中心距经过反复校核,既保证输送带与带轮的包角满足摩擦传动的最小要求,避免负载运行时出现打滑丢转问题,又控制了整套结构的横向安装尺寸,

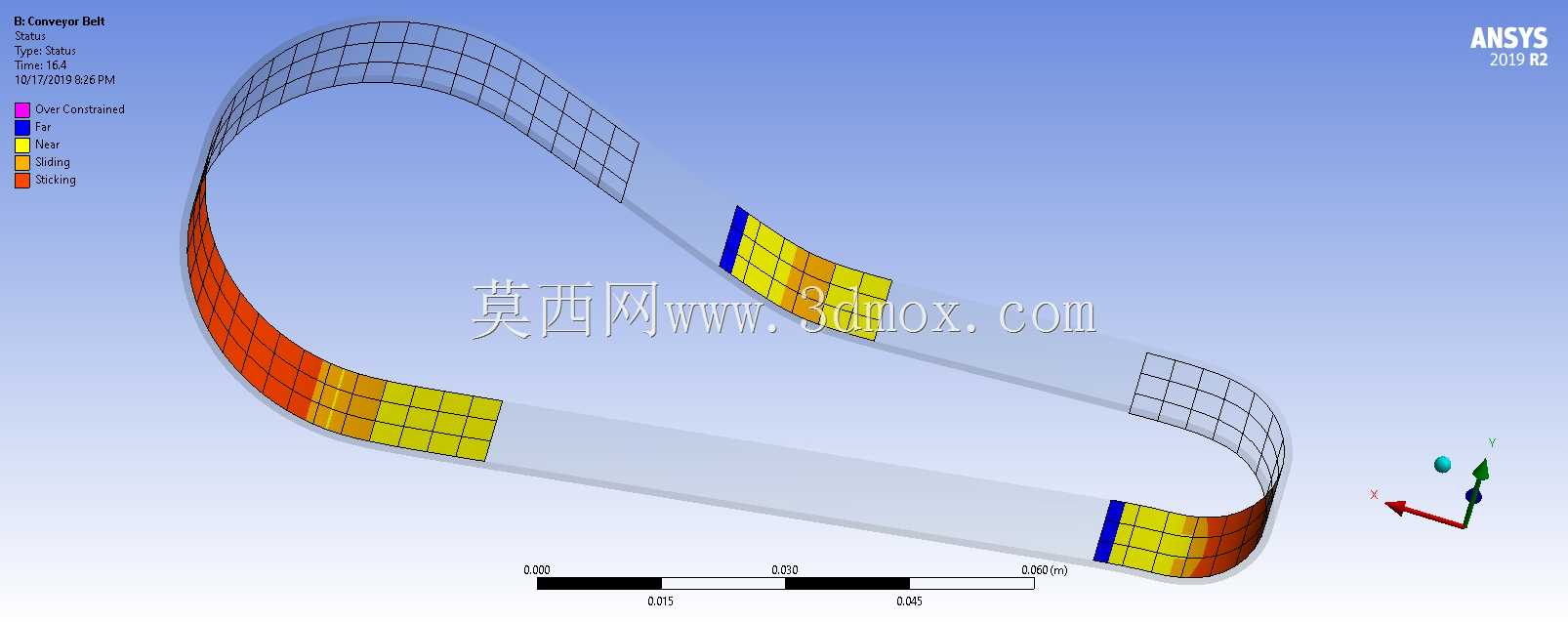

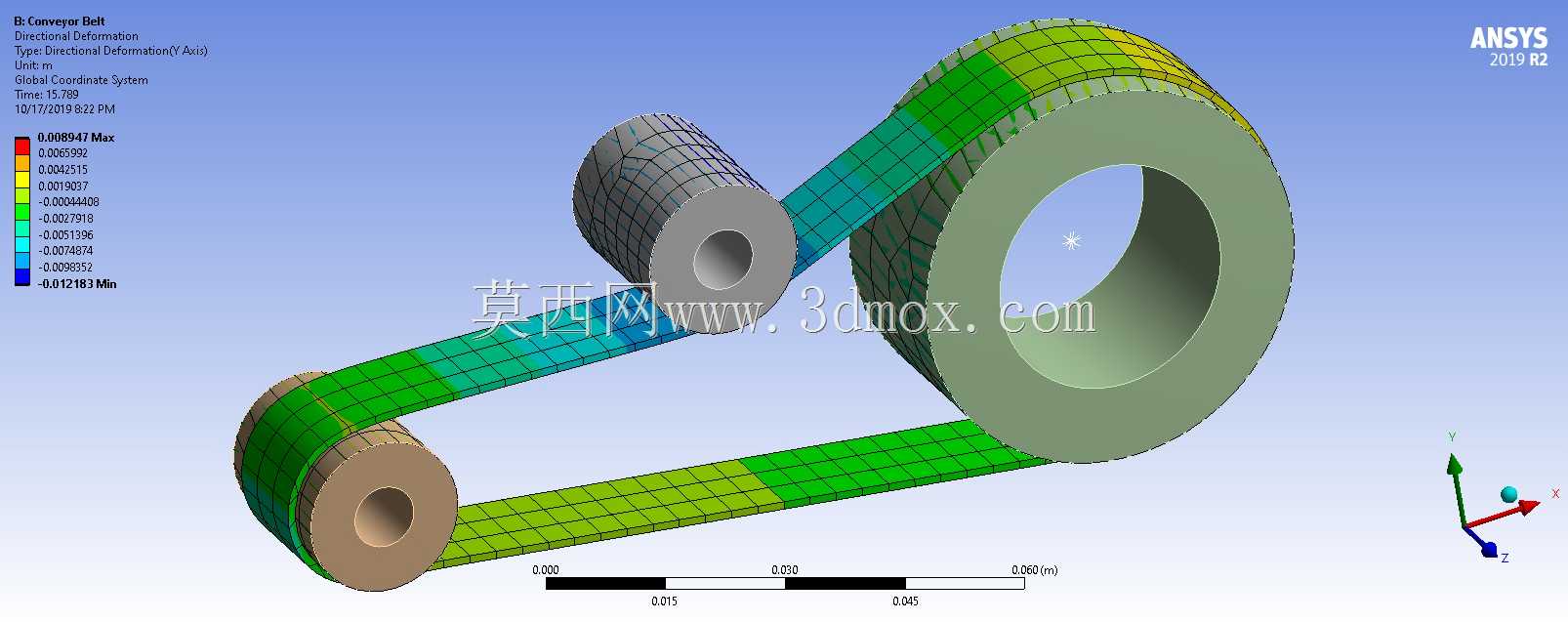

可直接嵌入现有生产线的机架间隙,不需要对原有工位布局做大规模改造。带轮的轮面做了微弧凸度设计,能在运行过程中自动纠正输送带的轻微跑偏,不需要额外加装复杂的纠偏挡边结构,降低了日常维护的调整频次。输送带采用分层织物芯材质,建模过程中完整还原了带体的网格划分逻辑,对应有限元分析的应力分布结果,可直观看到带体在绕经带轮位置的弯曲应力变化、直线段的张紧应力分布,其中带体与主动轮接触的切入边应力值最高,直线段中段应力分布均匀,绕经从动轮后的回程段应力明显降低,这一应力分布规律和实际运行中的带体磨损位置完全吻合,能为后续的带体寿命预估、张紧力调整提供直接的数据参考。设计阶段优先考虑了安装边界的适配性,三个带轮的中心轴端都预留了标准轴承安装位,
可直接匹配常用的深沟球轴承规格,轴端的键槽尺寸符合通用传动件的安装标准,不需要单独定制非标连接件。张紧轮的安装座预留了长条形调节孔,可在安装时根据带体的实际张紧度调整中心距,补偿带体长期运行后的塑性伸长量,延长输送带的整体更换周期。带体的宽度尺寸经过匹配计算,和带轮的轮面宽度预留了单侧五毫米的窜动间隙,避免带体运行过程中与机架侧边产生摩擦剐蹭。从实际运行的功能特性来看,这套三带轮的布局相比传统两带轮传动,可实现输送路径的转向调整,能适配工位布局存在高度差、需要转弯避让其他设备的安装场景,不需要额外增加多套独立的输送单元,有效压缩了设备的整体投入成本。带体表面做了防滑纹理处理,在输送倾角不超过十五度的工况下,
依然能保证工件不会出现下滑移位,可满足轻微爬坡的输送需求。建模过程中对所有配合面都做了公差匹配校核,带轮与轴的配合采用基孔制过渡配合,轴承与安装座的配合采用基轴制间隙配合,保证装配过程中不需要额外做锉修、打磨等二次加工,所有零件都可直接实现互换装配。针对运行过程中可能出现的共振问题,建模阶段结合带体的固有频率、带轮的转动频率做了模态分析,将正常运行转速区间避开了结构共振点,避免高速运行时出现带体剧烈抖动、噪音超标的问题。整套结构的零件数量少,没有复杂的异形加工件,带轮采用常规的车削工艺即可完成加工,输送带可直接选用市面通用的成品环形带,后期备件采购成本低,维护更换不需要专业的工装工具,一线运维人员经过简单培训即可完成日常的检修、带体更换等操作。在结构细节处理上,带轮的轮缘位置做了圆角过渡,避免尖锐棱边长期运行过程中切割带体边缘,大幅降低带体出现边缘撕裂、分层的故障概率。张紧机构的调节螺栓采用标准细牙螺纹,调节精度可达零点五毫米每转,可精准控制带体的张紧力,既不会因为张紧力过大导致带轮轴承受力超标、提前失效,也不会因为张紧力不足出现打滑、传动效率下降的问题。
