Emco小型机床配套三相感应电机结构

　　这款适配Emco PC Turn 50车床与PC Mill 50铣床的三相感应电机，是小型台式教学及轻型加工设备的核心动力输出部件，在桌面级机床的动力传输链路中承担着将三相交流电转化为旋转机械能的核心作用，直接决定小型机床的主轴转速稳定性、低速切削扭矩输出能力以及长时间运行的可靠性。从实际应用场景来看，这类小型电机主要面向院校金工实训、个人DIY加工、小型精密零件试制等场景，这类场景的共性是设备安装空间紧凑、连续运行时长中等、对运行振动与噪音控制有较高要求，同时需要适配小型机床的紧凑安装布局，不能沿用工业级大功率电机的大尺寸结构。

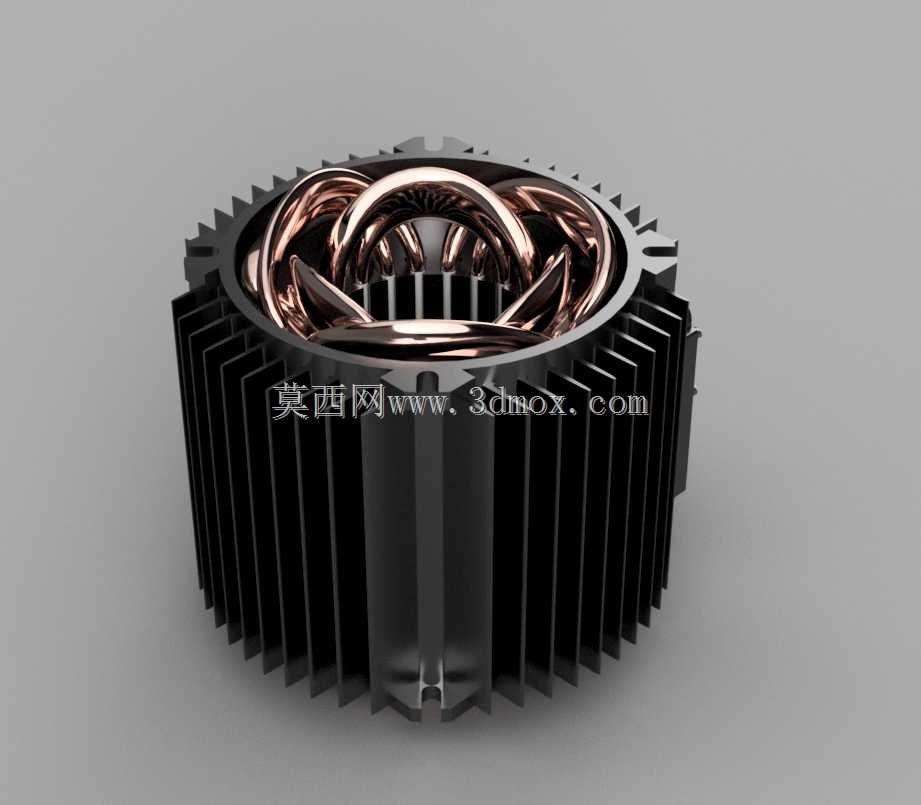

　　从功能特性层面拆解，该电机采用鼠笼式感应电机的经典电磁结构，外露的定子绕组采用成型铜线圈排布，绕组端部的弯折成型完全遵循三相交流电机的绕组排布规则，每相绕组的跨距、端部伸出长度都经过匹配计算，既保证气隙磁场的正弦度，降低谐波损耗带来的发热与振动，也控制绕组端部的轴向尺寸，避免额外增加电机的整体长度。外围的散热壳体采用一体化径向鳍片结构，鳍片的厚度、间距以及径向伸出长度都经过热流场匹配，当电机自带的散热风叶随转子转动时，气流可以顺着鳍片间的流道快速带走壳体表面的热量，在小型机床半封闭的安装舱内，这种自扇冷结构不需要额外加装散热风机，就能满足额定功率下的温升控制要求，避免绕组长期过热导致绝缘老化。

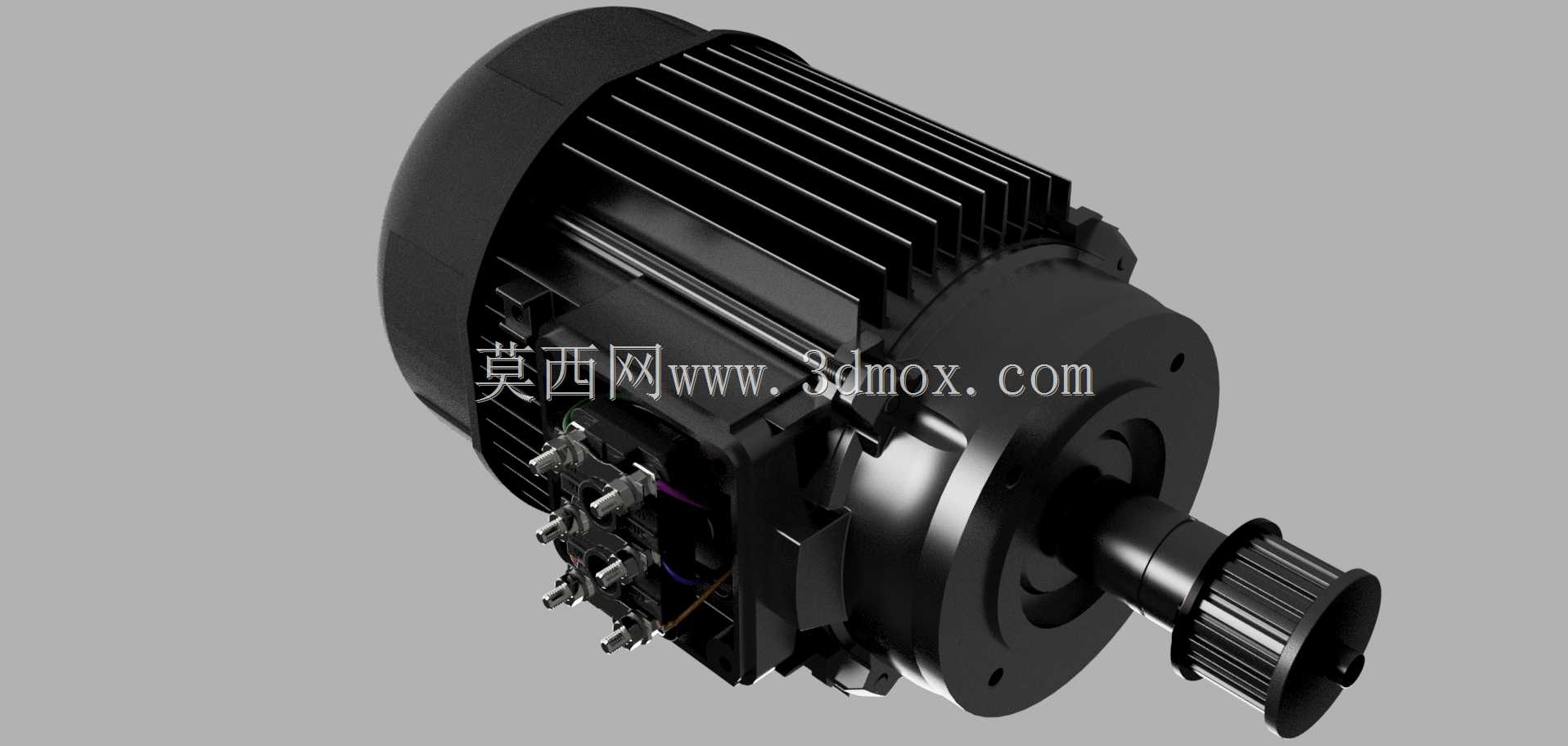

　　设计思路上，这款电机完全围绕小型台式机床的安装边界做适配，电机的安装止口、轴伸尺寸、固定孔位都直接匹配Emco两款小型机床的主轴安装座，不需要额外设计转接法兰，装配时可以直接将电机壳体的定位止口卡入机床的安装腔，通过周向的固定螺栓完成锁紧，轴伸端通过联轴器直接连接主轴传动组，省去了中间的皮带减速或者齿轮减速结构，大幅压缩了机床主轴箱的轴向尺寸。定子铁芯采用叠压硅钢片结构，叠片间的绝缘层可以有效降低涡流损耗，铁芯的齿槽尺寸经过优化，齿槽转矩被控制在极低水平，保证电机低速运行时的转速平稳性，在小型机床进行有色金属、工程塑料的低速精密切削时，不会因为转矩波动导致工件表面出现振纹。

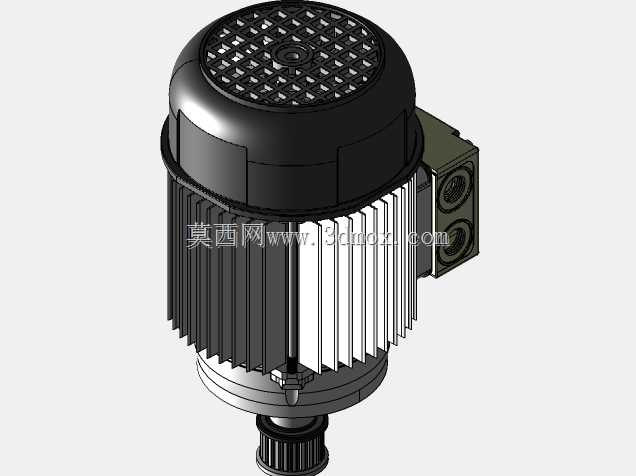

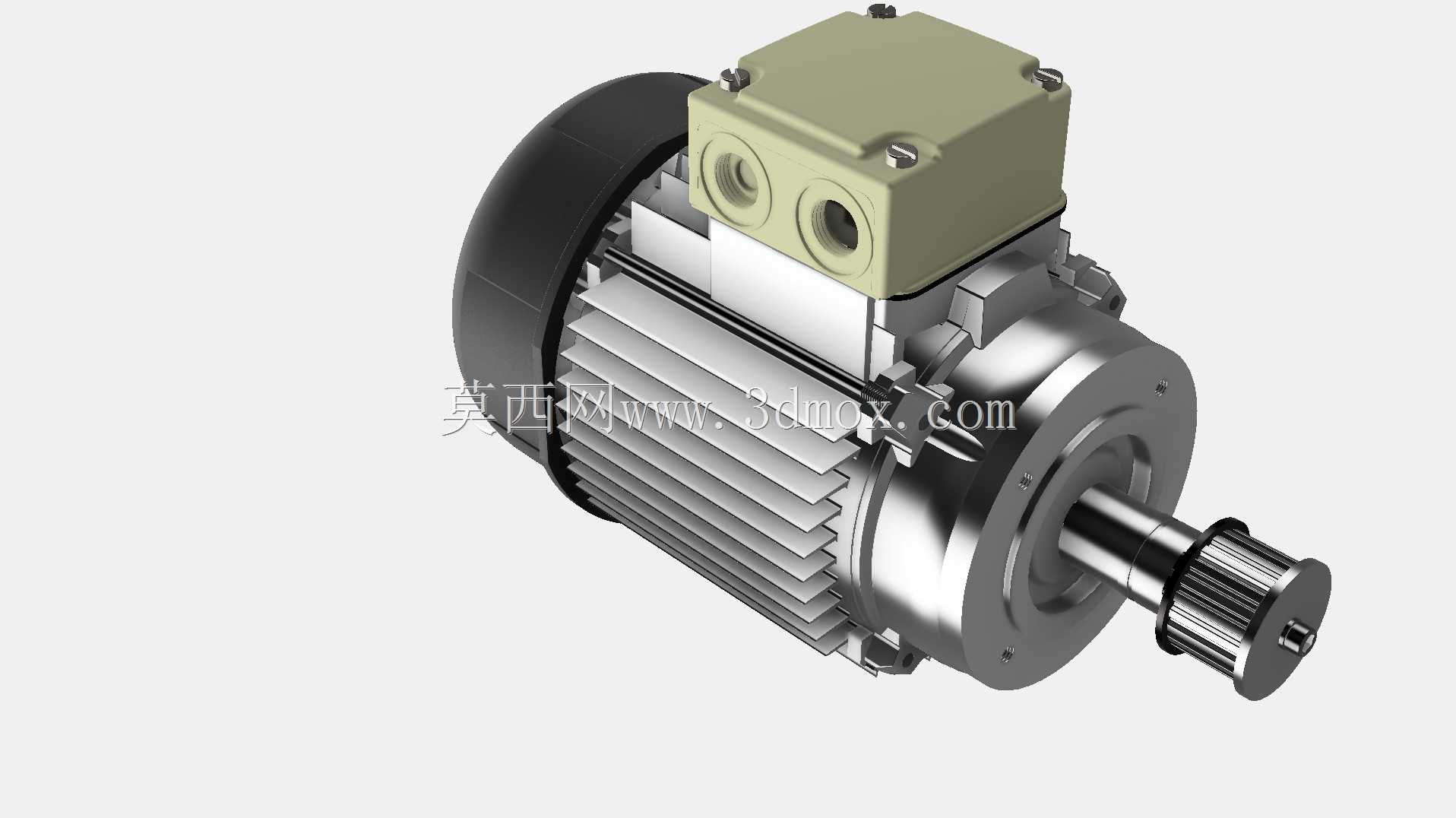

　　从安装边界来看，电机的整体外径完全适配小型机床安装舱的内部空间，径向鳍片的最外圆与安装舱内壁预留了足够的通风间隙，不会出现气流堵塞导致散热失效的问题；轴向尺寸上，绕组端部的伸出长度、后端风罩的厚度都做了紧凑化处理，不会超出机床后部的安装空间，接线盒的位置设置在壳体侧方，避开机床的走线槽与结构加强筋位置，方便三相电源线的接入与后期维护。电机的转子采用铸铝鼠笼结构，端环与导条一体铸造成型，转子做了严格的动平衡校正，平衡精度达到G2.5级，在额定转速运行时，轴承位置的振动幅值控制在微米级，既降低运行噪音，也能延长两端支撑轴承的使用寿命，避免长期运行后轴承磨损导致的主轴跳动超差。

　　在实际选型适配时，这类电机的输出特性完全匹配小型机床的负载特性，启动转矩可以满足主轴带载启动的需求，额定转速下的转矩输出平稳，过载能力可以应对短时的大切深切削工况，不会因为负载突增出现堵转停转的问题。壳体的鳍片结构除了散热作用外，也承担了结构加强的作用，径向布置的鳍片相当于在壳体外圆增加了多条加强筋，提升了壳体的径向刚度，在电机通过螺栓锁紧在机床安装座上时，壳体不会因为锁紧力出现形变，保证定子铁芯的圆度，避免定转子出现扫膛问题。绕组的绝缘处理采用沉浸绝缘工艺，线圈与铁芯槽之间的绝缘层填充饱满，端部绕组做了绑扎固定，能够承受小型机床运行时的切削振动，不会出现绕组松动、绝缘层磨损的问题。
