CTEK车载电池充电器外观结构设计

　　这款车载电池充电器的三维结构设计，完全参照实物测绘完成，所有外形尺寸、安装边界均与量产实物保持一致，可直接用于汽车后市场配件开发、维修替换件建模参考、车载周边产品结构适配等场景。日常使用中，这类充电器主要用于汽车铅酸蓄电池、启停电池的亏电补能、长期停放时的维护性充电，避免车辆长期闲置导致电池硫化、亏电无法启动的问题，广泛适配家用乘用车、轻型商用车、摩托车等搭载12V铅酸电池的载具，也可用于房车、户外储能配套的铅酸电池日常维护。

　　从功能特性来看，该款充电器集成了多段式充电逻辑对应的状态指示区域，正面面板预留了模式选择按键的安装位，按键周边做了环形状态灯的结构预留，可对应不同充电阶段的状态显示，包括待接、充电中、充满、维护模式等不同工况的视觉反馈。面板上的多颗指示灯位按照充电进度依次排布，用户可直观判断当前电池电量与充电进程，无需额外连接检测设备。设备两侧做了内凹的挂装孔位，既可以平放在发动机舱周边的平整区域使用，也可以通过挂孔固定在车库墙面、车载工具架上，适配不同的使用摆放场景。

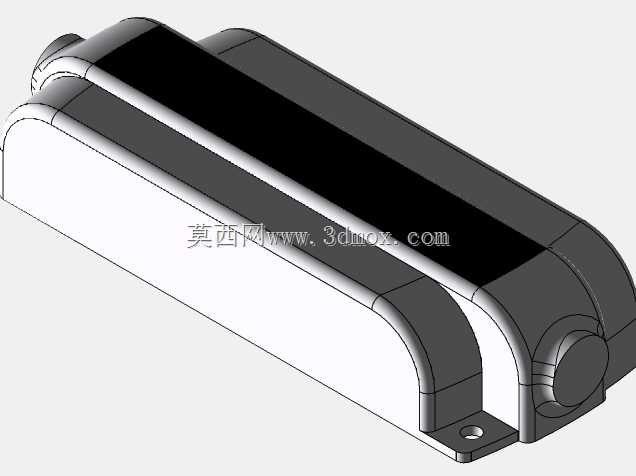

　　设计过程中，首先对实物的整体轮廓进行点云测绘，还原其流线型的弧面外壳造型，外壳边缘做了大圆角过渡处理，避免日常拿取、安装时的锐边割手问题，同时也能降低车辆行驶振动中磕碰周边部件造成的外壳损伤。上下壳的合模线位置设置在侧面居中位置，既保证了正面外观的整体性，也方便后续结构设计中卡扣、螺丝柱的排布，装配时可通过侧面的隐藏螺丝孔完成上下壳的紧固，外部用软胶塞封堵螺丝孔，兼顾外观整洁度与防水防尘需求。

　　正面的显示区域做了下沉式的面板安装槽，贴装式的显示面板可直接嵌入槽内，通过背胶固定即可，槽体的深度刚好匹配面板贴纸的厚度，贴装后表面与周边外壳保持齐平，不会出现凸起积灰、边缘起翘的问题。面板上的标识区域预留了足够的印刷位置，可对应不同版本的功能标识调整，无需修改整体外壳结构。设备两端的线缆引出位置做了弧形的护线套安装位，可配套软质橡胶护线套，避免线缆反复弯折导致的线芯断裂，提升长期使用的可靠性。

　　从安装边界来看，设备整体厚度控制在较为轻薄的区间，平放在车载蓄电池周边时不会与发动机舱盖产生干涉，两侧的挂装孔中心距按照通用壁挂安装的标准尺寸设置，适配市面常见的膨胀螺丝、挂钩尺寸。外壳的边角弧度经过反复调整，既保证了手持握持的舒适度，也避免了弧面过大导致内部PCB板、功率元件的安装空间被过度压缩，内部腔体的预留尺寸可完整容纳功率板、变压器、散热片等核心元件，腔体内部的筋位排布按照元件的安装位置做了对应设置，可起到元件限位、加强外壳结构强度的作用，避免车辆振动导致元件移位。

　　在细节结构处理上，模式按键的按键帽做了防滑纹理的结构预留，用户戴手套操作时也能准确按压，按键的行程空间按照轻触开关的标准行程设置，按压反馈清晰，不会出现卡键、按动无响应的问题。状态灯的位置做了导光结构的预留，可将内部LED的光线均匀导出到面板表面，避免出现灯光明暗不均、漏光的问题。外壳整体采用阻燃ABS材质的结构设计，壁厚均匀控制在2.5mm，既满足车载电器的阻燃、抗冲击要求，也不会因为壁厚过大导致外壳缩水、成型不良的问题，适合批量注塑生产。
