双轮式便携攀爬作业辅助装置结构

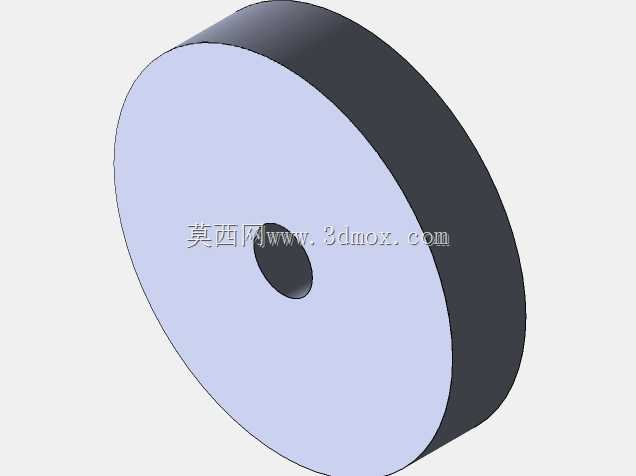

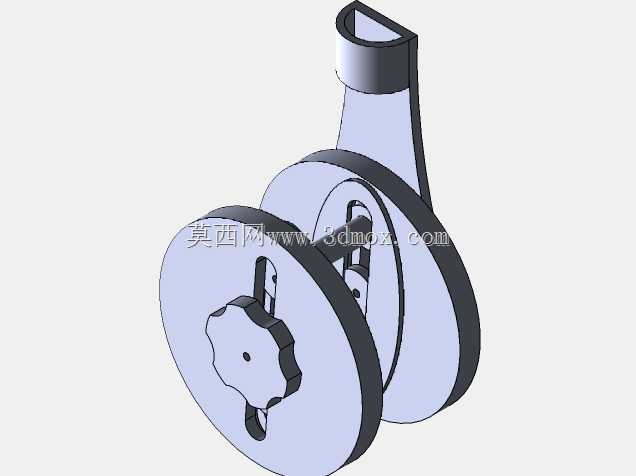

　　这款双轮式攀爬作业辅助装置，主要面向高空线缆检修、狭小空间竖向攀爬、户外杆塔作业等场景设计，区别于传统安全带配合脚扣的作业模式，该装置通过双轮夹持的结构形式，可适配不同直径的柱状攀爬载体，降低作业人员攀爬过程中的体力消耗，同时提升作业过程中的安全冗余。从结构设计逻辑来看，装置核心采用两组平行布置的包胶轮组作为夹持与行走部件，轮体边缘做圆弧过渡处理，避免与攀爬载体接触时出现硬接触划伤载体表面的问题，轮组内部集成了单向锁止结构，当作业人员向上攀爬时，轮组可随人体上移动作顺畅转动，一旦出现下坠趋势，单向锁止结构会瞬间触发，将轮组锁止在当前位置，为作业人员提供可靠的防坠支撑。装置上部设置的挂接柄采用扁钢弯折成型，

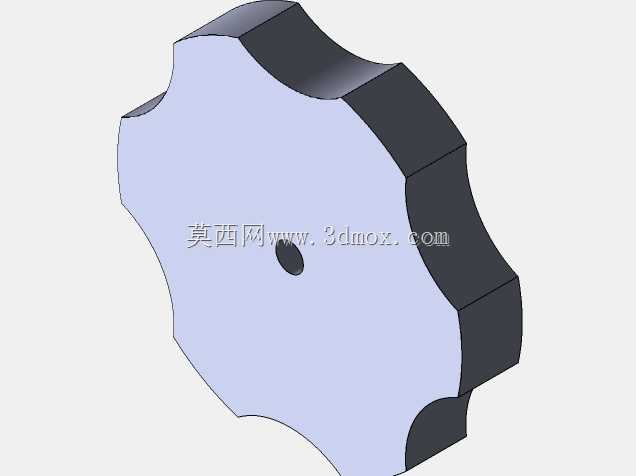

　　柄部预留的挂接孔可直接与作业人员的安全腰带、工具挂点做硬连接，挂接柄与轮组支架的连接位置做了加强筋过渡，可承受不低于1.5kN的瞬时冲击载荷，满足高空作业的安全载荷要求。轮组侧面设置的星形调节旋钮，是用来调整两组轮体之间的夹持间距的，旋钮表面做了滚花处理，作业人员佩戴防滑劳保手套也可直接操作，无需额外借助扳手等工具，旋转旋钮时可通过内部的丝杠结构带动单侧轮组平移，适配直径在30mm到120mm之间的柱状攀爬载体，不管是通信杆塔的角钢辅材、户外线缆的钢绞线，还是建筑施工场景下的钢管脚手架，都可以通过调节旋钮获得合适的夹持力，既不会因为夹持过紧导致攀爬时移动阻力过大，也不会因为夹持过松出现装置滑脱的风险。从安装边界来看，

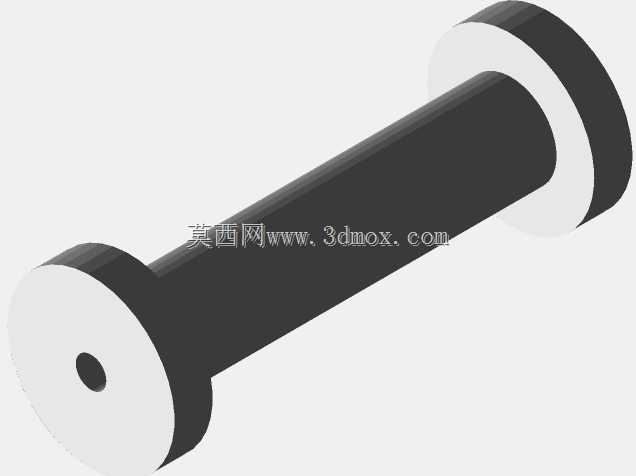

　　装置整体收拢状态下的最大外轮廓尺寸为180mm120mm260mm，整体重量控制在1.2kg以内，作业人员可直接将其挂在安全腰带上携带，不会占用过多的工具背负空间。轮组支架采用6061铝合金一体铣削成型，在保证结构强度的前提下尽可能降低了整体自重，支架与轮体的连接轴采用不锈钢材质，避免户外潮湿环境下出现锈蚀卡滞的问题。在实际作业场景中，作业人员到达作业点位后，可先将装置夹持在攀爬载体上，扣好安全挂扣再开始攀爬，攀爬过程中无需手动调整装置位置，装置会随人体的上移动作同步沿载体向上滑动，出现踩空等意外情况时，装置的单向锁止结构会在0.2s内完成锁止，将下坠冲击力直接传递到攀爬载体上，避免作业人员出现长距离坠落。区别于传统的防坠器，

　　该装置无需提前在攀爬载体上预设挂点，可在任意柱状载体上直接使用，适配场景更加灵活，尤其适合通信线路抢修、户外广告安装、杆塔巡检等需要频繁更换攀爬点位的作业场景。设计过程中针对轮体的摩擦系数做了多轮验证，轮体外层采用硬度为邵氏65度的丁腈橡胶包胶，在干燥、潮湿甚至轻微沾附油污的载体表面都能保持足够的摩擦力，不会出现锁止后打滑的问题。同时轮组的转动部位做了防尘密封处理，可阻挡户外作业时的沙尘、碎屑进入转轴间隙，降低日常维护的频次，常规使用场景下仅需每三个月对转轴部位加注一次润滑脂即可保证动作顺畅。装置的挂接柄角度做了15度的前倾优化，当作业人员将装置挂在腰带上时，装置整体会自然贴靠在腿部侧面，不会在攀爬过程中出现晃动剐蹭载体的问题，提升攀爬动作的流畅度。针对不同作业人员的使用习惯，挂接孔位置还预留了额外的挂点，可根据作业需求同时挂载小型工具包、绝缘胶带等常用作业配件，减少作业过程中反复取放工具的频次，提升高空作业的效率。
