6S规格锂电池正极端子连接结构设计

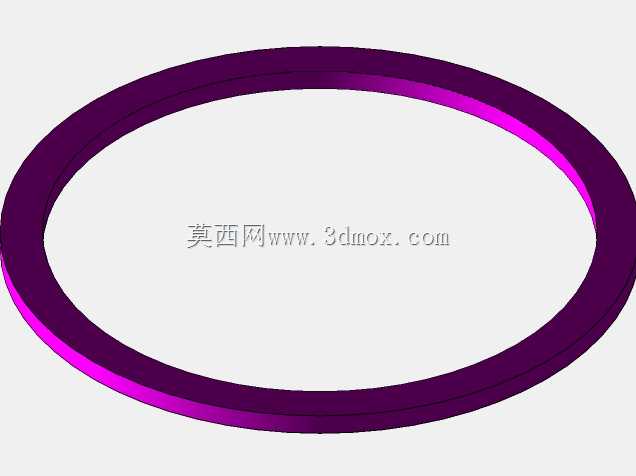

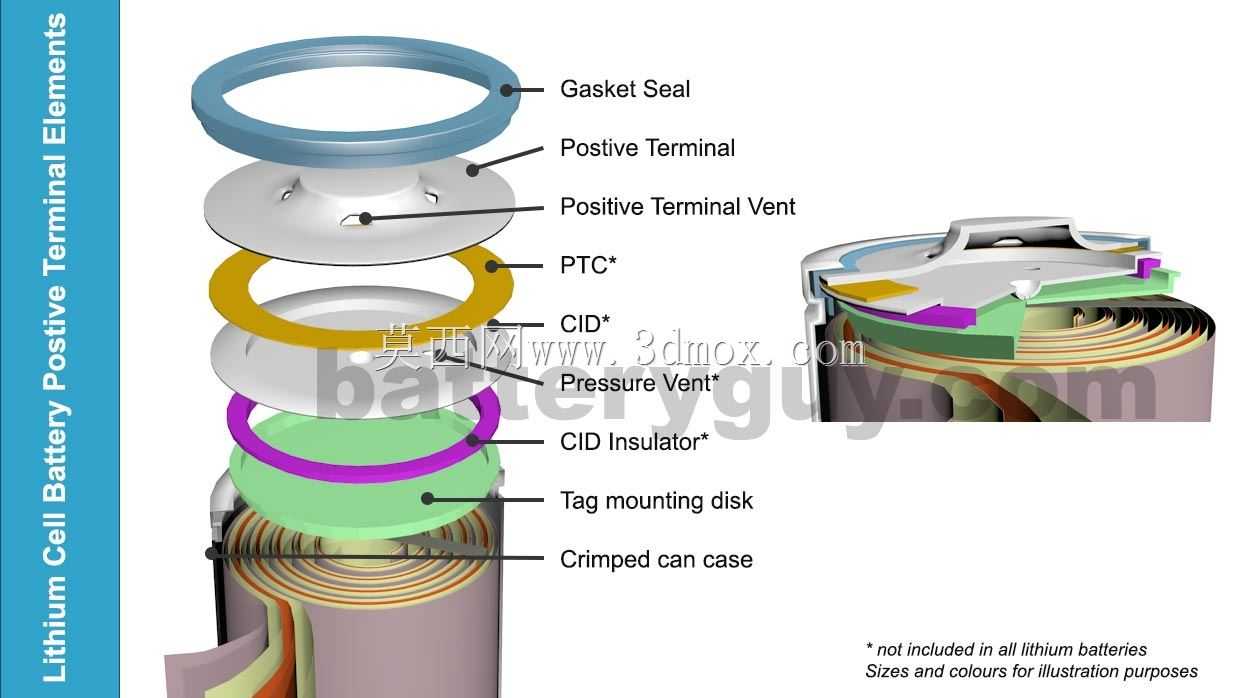

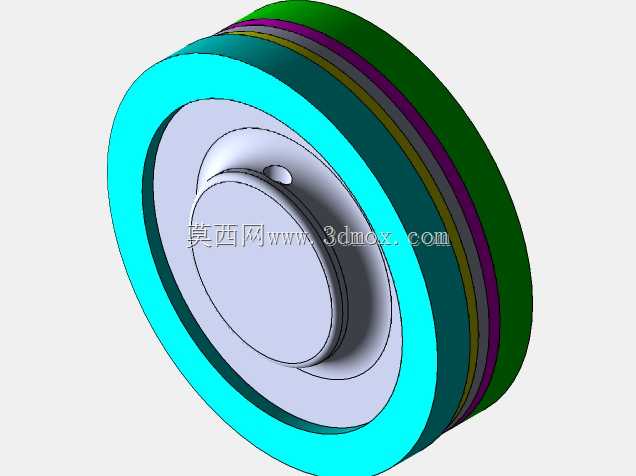

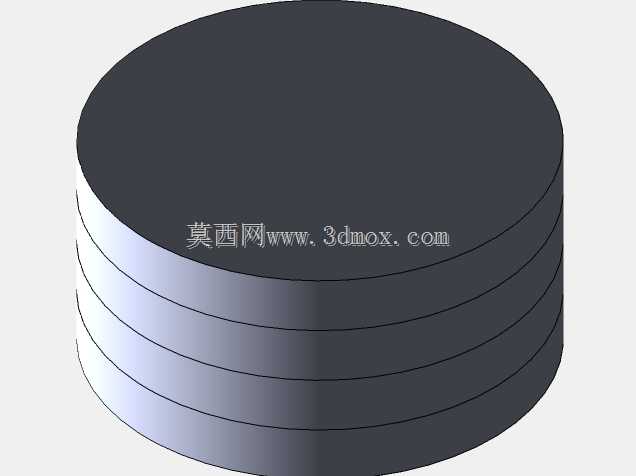

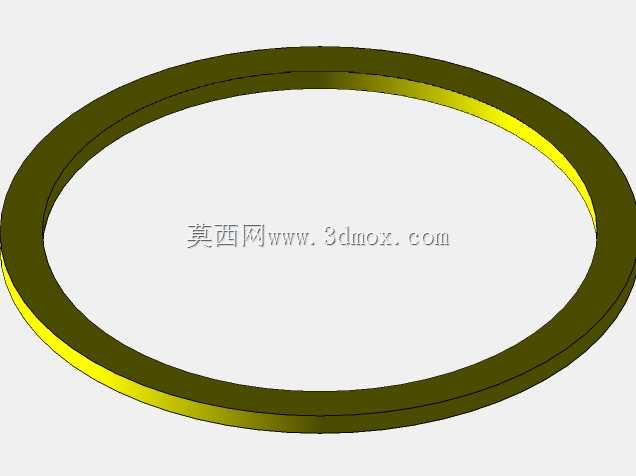

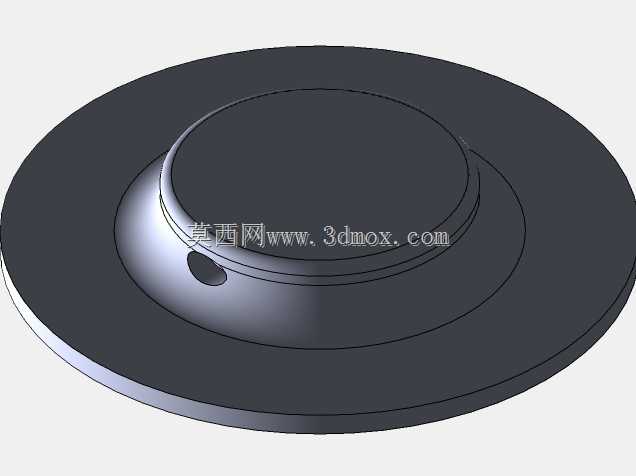

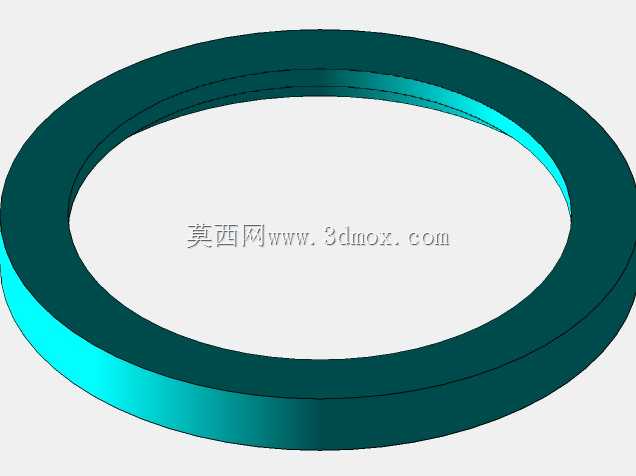

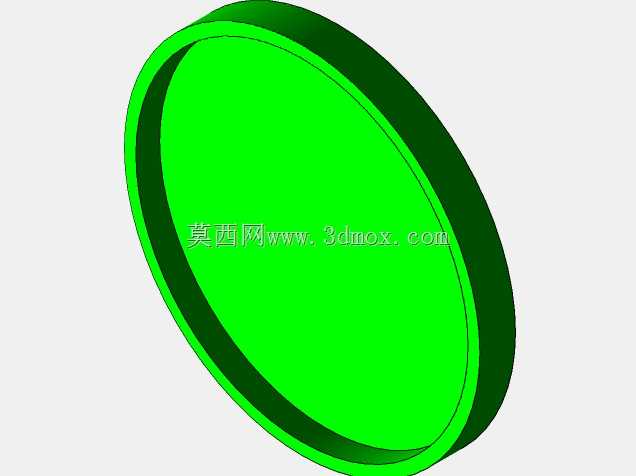

　　在便携式储能、小型动力设备、消费类电子供电模组的组装环节，正极端子作为锂电池组电流导出的核心接触部件，其结构合理性直接决定整组电池的充放电稳定性、接触内阻表现以及长期循环使用的可靠性，6S串联规格的锂电池组因电压平台适配多数中小型电动工具、便携检测设备的供电需求，对应的正极端子结构需要兼顾导电接触面积、绝缘隔离性能、装配定位精度多重要求。这款端子结构采用同轴阶梯式环形布局，中心区域为凸起的球面接触头，接触头根部设置环形沉台，既可以在与外部接插件对接时形成自动导正的定位效果，避免装配偏移导致的局部接触打火，也能在接触面磨损后保留足够的压缩补偿量，维持稳定的接触压力。从结构分层来看，端子从内到外依次设置导电基体、密封绝缘层、限位卡接层、

　　外层防护圈，各层之间采用过盈配合加环形卡槽定位的方式组合，不需要额外涂胶即可实现层间的防松定位，适配自动化产线的快速压装工序。导电基体选用高导电率的铜基材质，表面做镀镍防氧化处理，接触头的球面粗糙度控制在Ra0.8以内，降低接插件插拔过程中的接触阻力，同时减少长期使用后的接触面氧化层堆积。绝缘层采用耐温等级达到125℃的工程塑料材质，厚度均匀控制在1.2mm，既可以实现正极端子与电池钢壳之间的可靠绝缘，避免极间短路风险，也能在电池过充产生轻微鼓胀时提供足够的形变缓冲空间，避免硬接触导致的绝缘层开裂。外层的限位卡接结构设置三道环形凸筋，压入电池顶盖的安装孔后，凸筋与顶盖安装位的卡槽形成卡接锁定，可承受不小于80N的轴向拉脱力，

　　满足电池组组装、运输、使用过程中的振动冲击要求，不会出现端子松动移位的问题。从安装边界来看，这款端子的整体外径适配常规18650、21700规格6S电池组的顶盖安装位，轴向突出高度控制在3.2mm，不会占用电池组内部过多的汇流排安装空间，端子底部与电池内部极耳的连接位预留了超声焊的焊接平面，焊接区域面积达到28平方毫米，可承载持续20A的放电电流，峰值电流耐受能力达到60A，满足多数中小型动力设备的瞬时大电流放电需求。在实际应用场景中，这类端子不仅要满足常规室温环境下的导电性能，还要适配-20℃到60℃的宽温域使用环境，因此各层材料的热膨胀系数做了匹配设计，绝缘层与导电基体的热膨胀率差值控制在5%以内，

　　避免温度剧烈变化时出现层间分离、密封失效的问题。端子的环形外缘设置了0.3mm的倒角，既可以在自动化压装时起到导入导向作用，避免压装过程中刮伤顶盖的绝缘涂层，也能去除加工过程中产生的锐边毛刺，防止组装过程中毛刺脱落造成电池内部短路。在结构设计阶段，针对端子的接触电阻做了专项优化，通过增大有效接触面积、优化接触压力分布的方式，将单端子的接触内阻控制在0.5mΩ以内，大电流放电时的端子温升不超过35K，避免长期大电流工作时端子过热导致的绝缘层老化、接触性能下降问题。考虑到电池组组装过程中可能出现的接插件反复插拔情况，端子的接触头结构做了耐插拔优化，经过500次插拔循环后，接触电阻的上升幅度不超过10%，满足电池组全生命周期的使用要求。另外，端子的各层结构同轴度控制在0.05mm以内，确保与外部接插件对接时各圈配合面均匀贴合，不会出现单侧接触压力过大导致的局部磨损过快问题，也能避免配合间隙不均匀带来的防尘防水性能下降问题。
