带辅助转动结构的电源组外壳结构设计

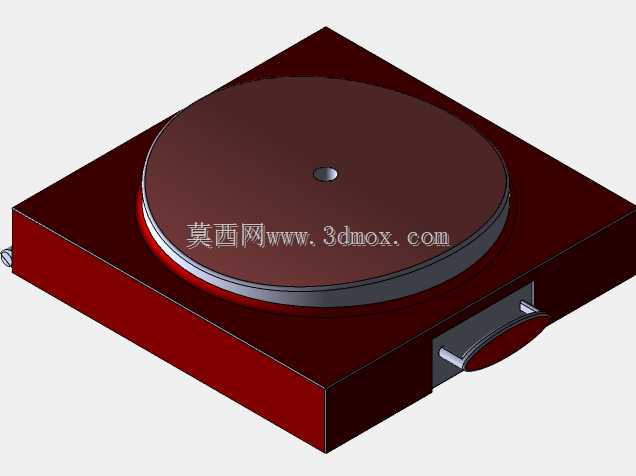

　　方形基座的平直侧壁可以保证多台设备并排摆放时能够紧密贴合，充分利用机柜、储物舱的规整空间，不会出现圆形壳体摆放时的间隙浪费问题；顶部圆形顶盖则对应内部圆形排布的电芯模组，能够最大化利用内部腔体空间，减少不必要的结构冗余，同时圆形顶盖的弧形边缘也能避免尖锐棱角在搬运过程中剐蹭操作人员或者周边设备。考虑到整套电源组自重较大，设计时在壳体侧部集成了内嵌式把手结构，把手采用内凹弧形设计，不额外突出壳体外轮廓，避免设备摆放、推入安装位时突出的把手与周边结构发生卡滞；同时在壳体底部对应位置设置了辅助转动的后轮结构，当需要短距离移位时，操作人员只需握持侧部把手略微倾斜壳体，让底部后轮接触支撑面，即可借助滚轮的转动轻松推动整套设备移动，在户外便携储能、小型离网供电系统以及重型移动电源设备的应用场景中，电源组外壳作为承载电芯、保护电路与连接端子的核心结构件，其结构合理性直接决定了整套供电单元的使用便利性与运行可靠性。这类大重量电源组在实际运维、移位操作中，往往因为整体自重较大，单人徒手挪动时缺乏有效施力点，容易出现滑脱磕碰，既可能损伤外壳内部的电芯模组与接线端子，也会给现场操作人员带来额外的作业负担。本次设计的电源组外壳，正是针对这类大自重供电单元的实际使用痛点，在原有太阳伞配套供电组件的结构基础上做了针对性优化，重点解决重型电源组移位操作不便的问题。从结构布局来看，外壳主体采用方形基座搭配圆形顶盖的组合形式，

　　无需完全抬升整个电源组的重量，大幅降低移位操作的施力强度。在安装边界的尺寸匹配上，外壳的方形基座边长按照标准19英寸机柜的内部安装间距做了适配预留，顶盖的圆形直径略小于基座边长，保证顶盖安装后边缘与基座侧壁保留均匀的密封配合面，可根据使用场景加装密封胶条实现IP54级别的防尘防水能力，满足户外临时供电、工地现场备用电源等复杂工况的使用需求。壳体顶部中心预留的小孔为状态指示灯或者接线端子的安装位，可根据不同的电路配置灵活安装电压显示表、电源开关或者外接输出端子，无需额外在壳体上二次开孔，减少现场改装的结构破坏风险。从结构强度设计角度，外壳的基座侧壁与顶盖均做了等壁厚加强处理，侧壁转角处采用圆角过渡，避免应力集中导致的壳体开裂，

　　能够承受内部电芯模组的垂直压力以及搬运过程中的侧向冲击力；内嵌式把手与壳体基座采用一体化结构设计，相比额外加装的外置把手，不存在连接松动、断裂脱落的风险，能够承受整套电源组满重状态下的提拉载荷。底部的后轮采用内嵌式安装结构，滚轮外缘略突出壳体底面，既保证滚动时的顺畅性，又不会因为滚轮突出过多导致设备摆放时出现晃动，当设备放置到位后，壳体底面的平整支撑边可以完全接触支撑面，保证摆放稳定性，不会因为滚轮的存在出现意外滑移。在实际应用中，这类外壳既可以用于户外露营场景的大容量储能电源，承载磷酸铁锂电芯模组与配套的逆变电路，为户外作业、休闲活动提供稳定的交流、直流供电输出；也可以作为小型通讯基站、户外监控设备的备用电源外壳，

　　安装在设备舱内部，为断电场景提供持续的电力支撑。相比常规的方正电源外壳，这套带辅助转动结构的外壳设计，没有额外增加过多的结构复杂度，仅通过把手与滚轮的集成设计，就解决了大重量电源组移位困难的核心痛点，同时兼顾了空间利用率、安装适配性与结构强度，能够覆盖多数中小功率重型电源组的外壳使用需求。在建模过程中，各部件的配合公差按照注塑壳体的常规加工精度做了预留，基座与顶盖的配合止口保留了0.2mm的装配间隙，方便后期组装时的卡扣或者螺丝连接固定；把手位置的内凹深度按照成年人手掌的握持尺寸做了适配，保证握持时手掌能够完全施力，不会出现硌手或者握持不稳的问题；后轮的安装轴孔预留了标准销轴的安装尺寸，可直接采购通用的小型静音滚轮进行装配，无需定制特殊规格的配件，降低整体的生产与装配成本。
