轮式攀爬作业辅助挂接构件结构设计

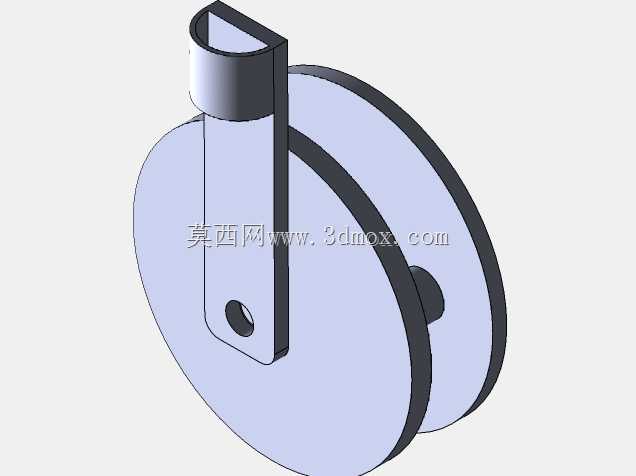

　　该轮式挂接构件主要面向高空线缆架设、外墙检修、户外通讯设施维护等需要沿刚性索具、杆件进行移位作业的场景，作为攀爬作业过程中的承重挂接部件使用，替代传统固定式卡扣需要反复拆装移位的操作逻辑，降低作业过程中频繁摘挂构件带来的安全风险。构件整体采用单轮配单侧挂臂的结构形式，轮体为大直径盘式结构，轮缘做圆弧过渡处理，能够适配不同直径的圆形杆件、钢索接触面，避免接触位置出现应力集中割伤索具外层防护层的问题，轮体中心设置同轴固定销轴，销轴与挂臂下端的安装孔做间隙配合，保证轮体能够绕销轴顺畅转动，作业过程中沿索具移动时不会出现卡滞。挂臂采用折弯成型的板式结构，上端做半圆弧卷边处理形成挂接位，能够直接挂接作业人员的安全绳挂环、工具袋挂扣，

　　卷边位置做圆角打磨，避免挂接后反复摩擦割断安全绳编织层；挂臂板身靠近下端的位置开设销轴安装孔，孔位与轮体中心同轴，安装后轮体两侧与挂臂板身之间预留0.5mm的活动间隙，既不会出现轮体轴向窜动量过大的问题，也能保证转动时无额外摩擦阻力。从安装边界来看，轮体整体直径控制在适配常规10-25mm直径索具、杆件的范围，挂臂上端挂接位的开口尺寸适配标准安全绳挂环的连接直径，挂臂板身厚度根据承重需求做等强度设计，靠近上端挂接位置的截面宽度略大于下端销轴安装位置，匹配挂接后受力的弯矩分布，减少不必要的材料冗余。设计过程中优先考虑作业时的受力传递路径，作业人员或挂载工具的重力通过上端挂接位传递到挂臂板身，再通过下端销轴传递到轮体，

　　最终由轮体压在接触的索具或杆件上，整个传力路径无额外的弯折受力点，避免长期使用后出现应力疲劳断裂的问题。轮体与挂臂的配合位置没有设置额外的锁止结构，依靠轮体与索具之间的摩擦力实现移动时的顺畅转动，停止作业时依靠挂臂与索具之间的夹角形成自锁，不会出现沿索具自动滑移的问题。针对户外作业的复杂环境，构件所有棱角位置都做了倒钝处理，没有尖锐的毛刺边，避免作业过程中划伤操作人员或刮坏作业服；轮体表面做光滑处理，不会在索具表面留下刮擦痕迹，适配带绝缘外层的通讯线缆、电力线缆攀爬作业场景，不会破坏线缆的外层绝缘防护。挂臂上端的挂接位做封闭半圆弧结构，挂接安全绳后不会出现脱扣风险，相比开口式挂钩的结构安全冗余更高，即使作业过程中构件出现小幅晃动，

　　挂环也不会从挂接位脱出。整个构件没有多余的零散小零件，整体结构简洁，日常维护只需要定期检查销轴的磨损情况、轮体转动的顺畅度即可，不需要复杂的拆解保养，适合户外高频次作业场景使用。在实际选型适配时，需要根据挂载的总重量匹配对应板厚的挂臂以及对应承重等级的销轴，轮体的直径选择需要匹配常用的攀爬索具直径，避免轮槽过宽导致索具在轮体内晃动幅度过大，或是轮槽过窄无法卡入索具的问题。该结构的设计没有采用复杂的曲面造型，所有结构特征都可以通过常规的钣金折弯、车削、钻孔工艺完成加工，加工成本低，后期替换配件也容易获取，适合批量加工后作为通用作业辅具配备给一线作业人员。
