手持可伸缩宠物牵引绳结构设计

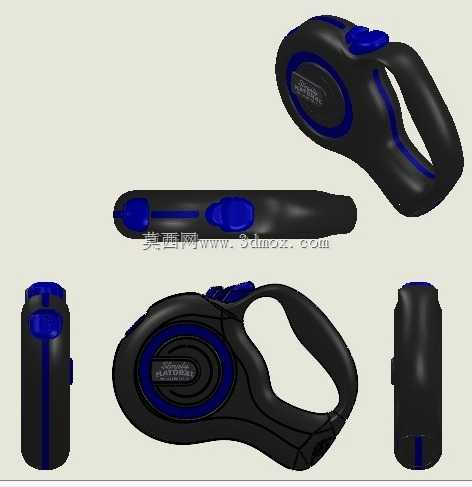

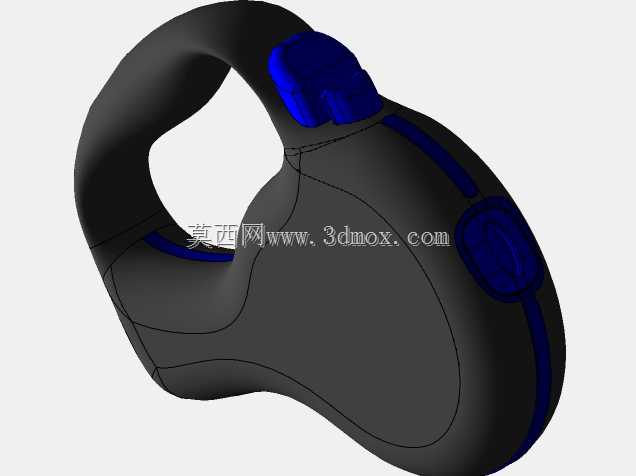

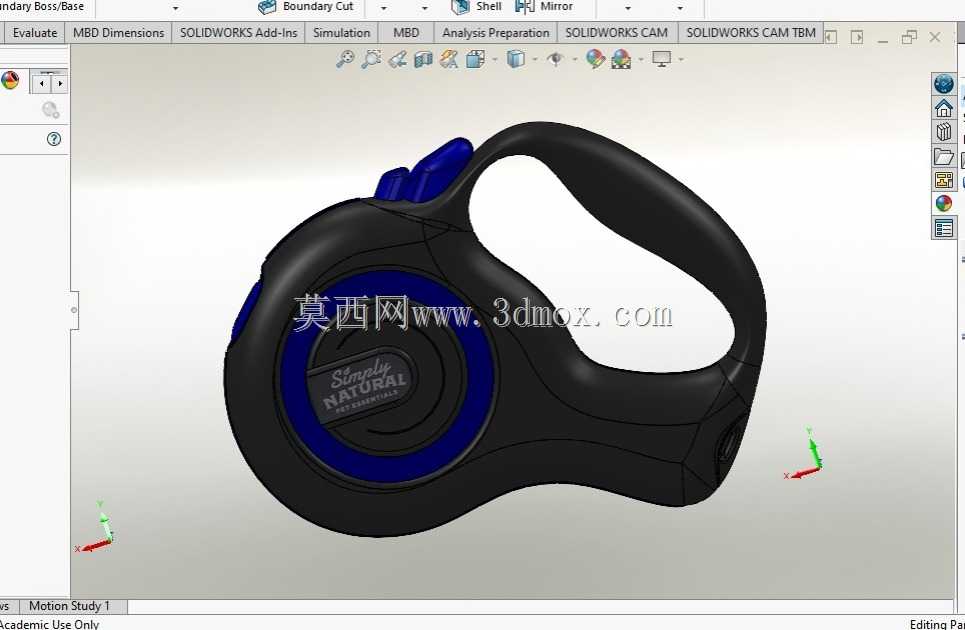

　　日常城市养宠场景中，可伸缩牵引绳是高频使用的人宠交互器具，区别于传统固定长度织带牵引，这类产品核心要平衡握持舒适度、织带收放顺滑度、锁止可靠性三个核心维度，适配不同体型犬只的户外遛放需求，既能够给宠物预留足够的活动探索空间，也能在人流密集、路况复杂的场景下快速锁止织带，控制宠物活动范围，规避冲撞路人、闯入机动车道等安全风险。从结构设计层面拆解，该款牵引的整体外壳采用符合人体工学的闭环握把造型，握把内圈做了连续的圆弧过渡，没有尖锐棱角，单手握持时手掌受力均匀，长时间握持不会出现局部硌手的压痕，外壳主体采用高强度工程塑料注塑成型，表面做了细微的磨砂纹理处理，既能够提升握持摩擦力，避免手心出汗时出现滑脱，也能减少日常使用中磕碰产生的划痕。

　　产品核心的卷收机构内置在握把前方的圆形腔体内，采用涡卷弹簧作为卷收动力源，织带拉出时涡卷弹簧逐步蓄能，解锁锁止结构后弹簧释放势能带动卷盘回转，自动将织带收回壳体内，织带出口位置设置了低摩擦的导向滚轮，避免织带在收放过程中与壳体硬摩擦出现起毛、断裂的问题，延长织带使用寿命。锁止控制按键设置在握把上方的拇指操作区域，按键做了凸起的防滑纹理，单手握持时拇指无需大幅移位即可完成按压操作，锁止机构采用棘爪与卷盘棘轮配合的结构，按下按键后棘爪卡入棘轮齿槽，即可实现织带的即时锁止，松开按键后棘爪在复位弹簧作用下脱离棘轮，织带恢复可自由拉出的状态，同时还设置了档位保持结构，能够将锁止状态长期固定，无需持续按压按键，适配需要固定牵引长度的使用场景。

　　设计过程中需要重点控制整体的外形尺寸边界，整体轮廓最大宽度控制在120mm以内，握把内圈的握持空间预留足够成年人四指穿入的余量，整体重量控制在200g以内，避免长时间手持带来的负重感，壳体的拼接缝隙控制在0.1mm以内，避免户外使用时雨水、灰尘进入壳体内部卡滞卷收机构，同时在壳体边角位置做了R3以上的圆角处理，跌落时能够分散冲击力，降低壳体开裂的概率。织带的选型采用高韧性的尼龙编织带，宽度根据适配的宠物体型做匹配，常规中小型犬适配10mm宽度织带，拉伸破断力不低于100kg，能够承受犬只突然冲刺的拉力，织带表面做了耐磨涂层处理，减少与地面摩擦产生的起毛问题。在结构装配层面，壳体采用超声波焊接加螺丝紧固的双重固定方式，

　　日常使用中不会因为意外摔落出现壳体开裂散开的问题，内部卷盘的转轴采用低摩擦的POM材质轴套，减少卷收过程中的转动阻力，保证织带收放过程顺滑无卡顿，不会出现织带卡滞在壳体内无法拉出或者收回的问题。针对户外使用的复杂场景，壳体材料添加了抗UV助剂，长期在阳光下暴晒不会出现材质变脆、褪色的问题，锁止按键的复位弹簧采用不锈钢材质，避免雨天使用后生锈导致按键卡滞。从实际使用的体验角度出发，设计时还需要考虑织带收回时的缓冲，避免织带末端的金属挂钩快速回弹撞击壳体产生异响或者打坏壳体出口结构，在卷盘内部设置了阻尼结构，织带回收到最后一段距离时转速自动降低，实现柔和收带，避免挂钩快速回弹伤人或者撞坏壳体。
