带踏面五辐乘用车合金车轮结构

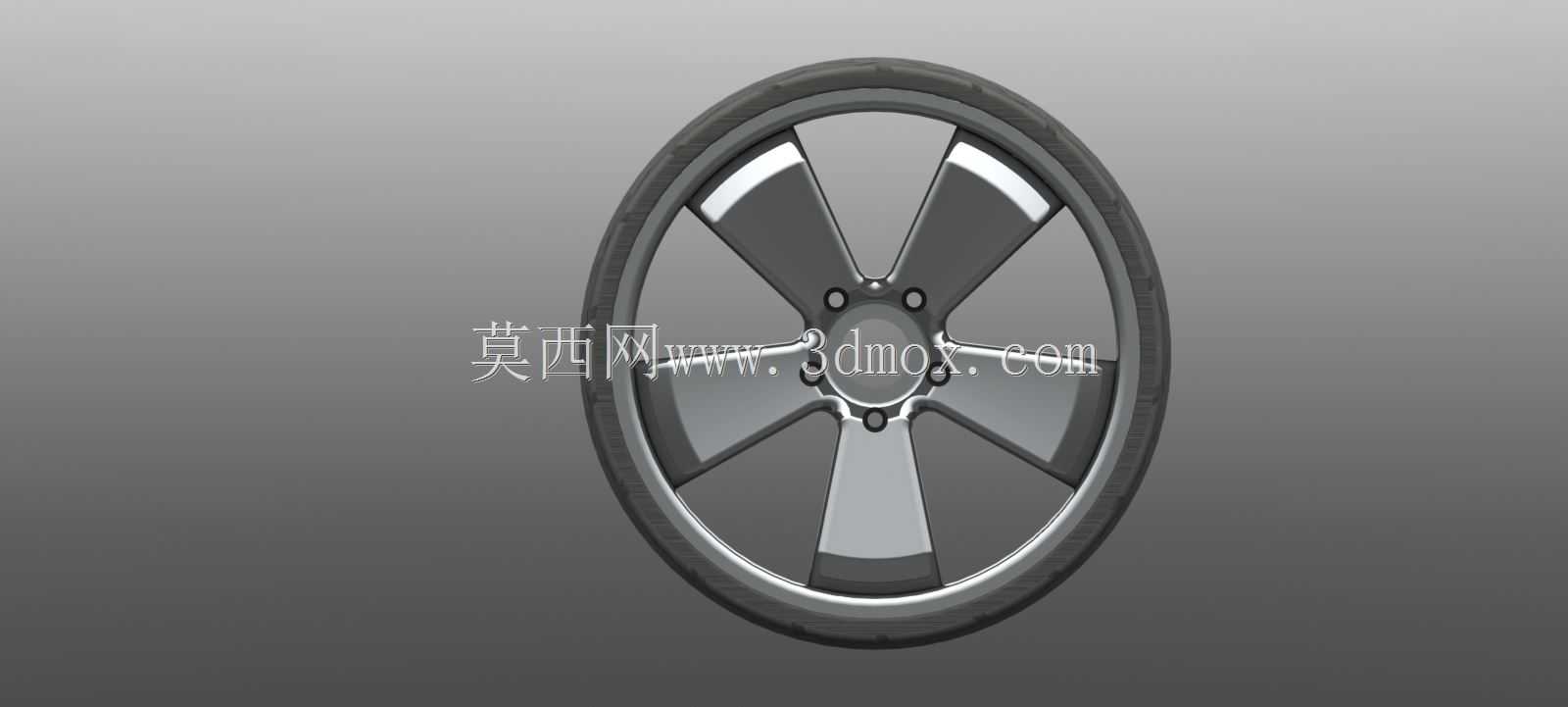

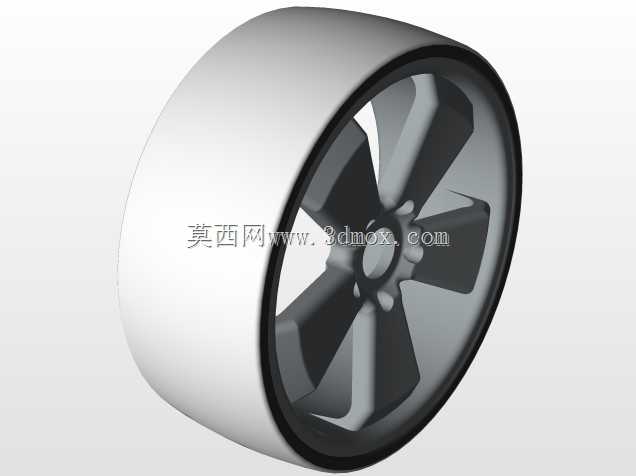

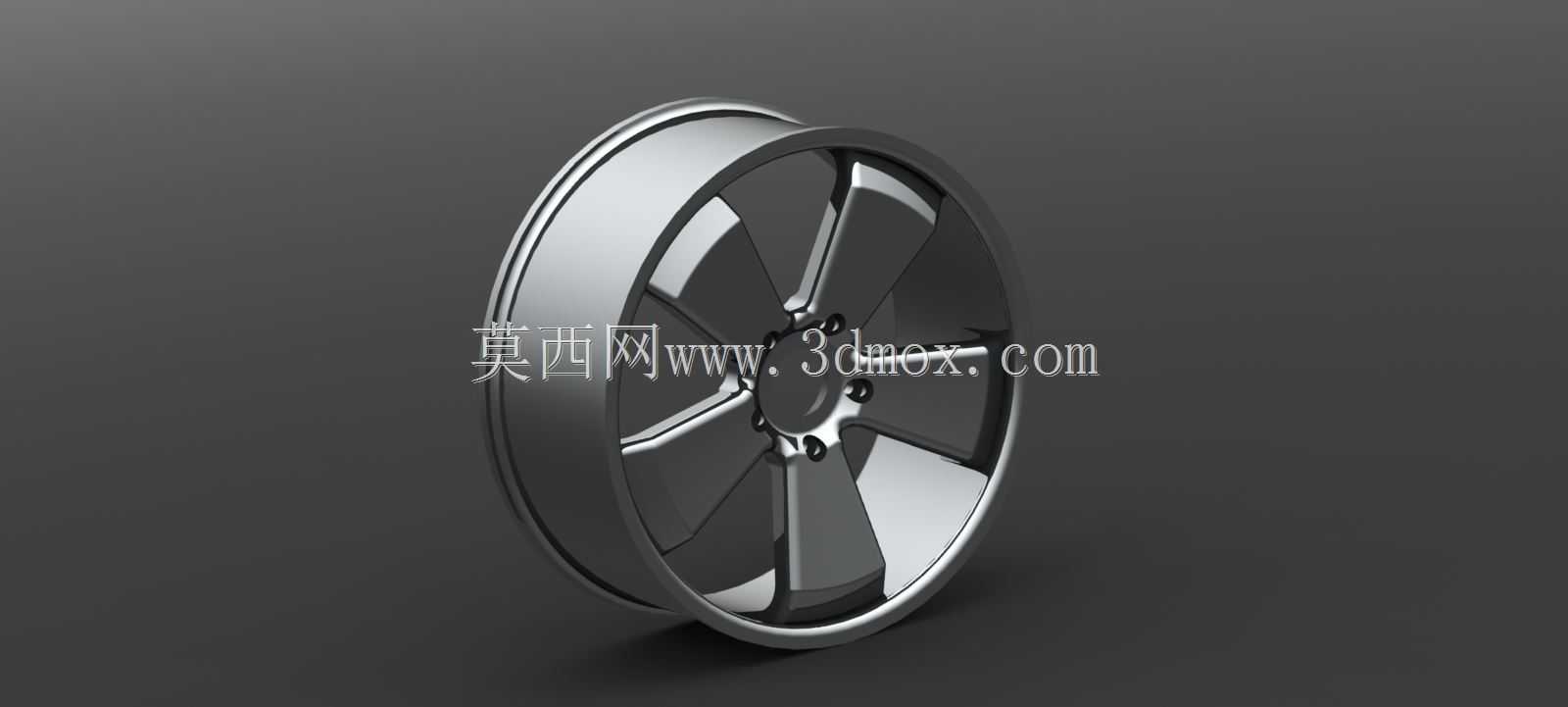

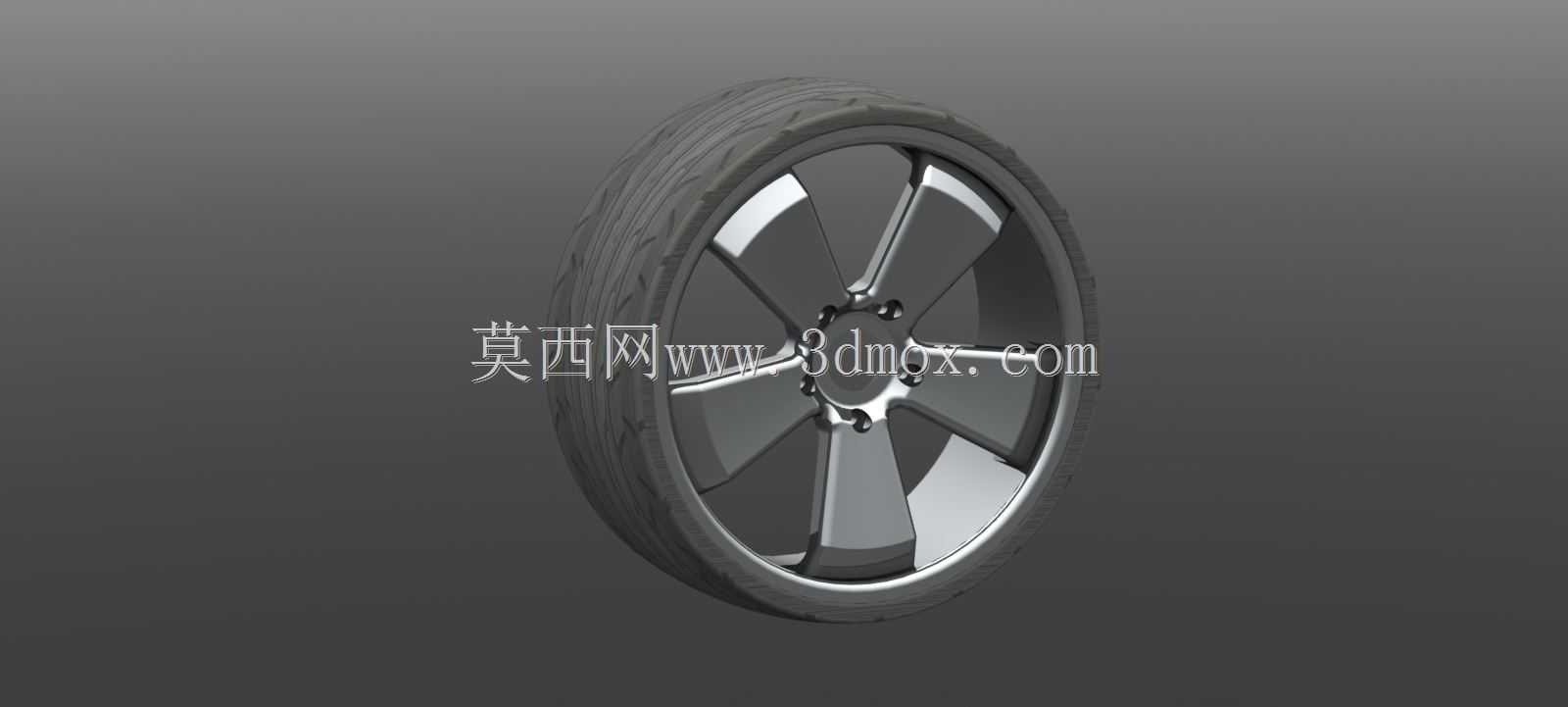

　　日常做整车底盘行走系统匹配时，车轮总成是最先需要确认安装边界的部件之一，这款带踏面的合金车轮，主要适配常规紧凑型家用乘用车的非驱动轮位，也可作为同参数规格低速电动代步车的替换轮组使用。实际装车场景中，车轮需要同时承接车身垂向载荷、转向时的横向侧向力，以及起步制动阶段的扭矩传递，轮辐采用五辐等夹角分布结构，每根辐条从中心安装盘位置向轮辋方向做渐变加宽处理，靠近中心孔的辐条根部做了圆弧过渡加厚，避免应力集中导致的辐条断裂问题，辐条表面做了铣削亮面处理，在降低辐条整体重量的同时，也能保证辐条的抗弯截面系数满足满载冲击工况的强度要求。轮辋部分采用常规深槽式结构，适配标准子午线真空轮胎，踏面位置的轮辋边缘做了加厚翻边处理，

　　不仅能在轮胎充气时提供足够的密封压紧力，在车辆低速上路肩、经过坑洼路面时，加厚的轮辋边缘也能避免硬物直接磕碰导致轮辋变形漏气，减少日常使用中的轮辋损伤概率。中心安装区域预留了标准螺栓孔分布圆，匹配常规乘用车的轮毂轴承安装法兰，中心定位孔的公差按照过渡配合设计，装车时可以直接与轴头定位凸台配合，保证车轮转动时的同轴度，避免高速行驶出现车轮抖动的问题，螺栓孔周围做了局部沉台设计，轮毂螺栓紧固后，螺栓头可以完全沉入沉台内，不会突出轮辐表面，避免后期加装装饰罩时出现干涉。建模过程中，轮辐与轮辋的连接位置全部采用圆角过渡，没有尖锐直角结构，既符合铸造工艺的脱模要求，也能减少铸造过程中冷隔、缩孔的缺陷出现概率，轮辐背面做了均匀的减重凹槽，

　　在保证整体结构强度的前提下，尽可能降低车轮的非簧载质量，提升整车悬挂的响应速度，改善行驶平顺性。安装边界方面，轮辋的宽度、偏距参数都按照常规紧凑型车的轮腔空间设计，转向打满时不会与翼子板内衬、刹车卡钳发生运动干涉，轮辋内侧预留了足够的刹车系统安装空间，可以适配常规尺寸的通风刹车盘与单活塞浮动卡钳，不需要额外加装法兰盘调整轮距。实际做受力仿真时，这款车轮在1.2倍满载垂向冲击、0.8g侧向加速度转弯、1g制动减速度的组合工况下，最大应力出现在辐条根部位置，数值远低于铸造铝合金的许用应力，安全系数满足乘用车相关标准要求，轮辋的径向跳动、端面跳动量都控制在常规量产车轮的公差范围内，可以直接用于后续的整车装配干涉检查、轮胎装配模拟，也可以作为改装车轮设计的基础参考模型，调整辐条造型、偏距参数后适配不同车型的安装需求。
