30度三角支撑斜拉杆结构设计

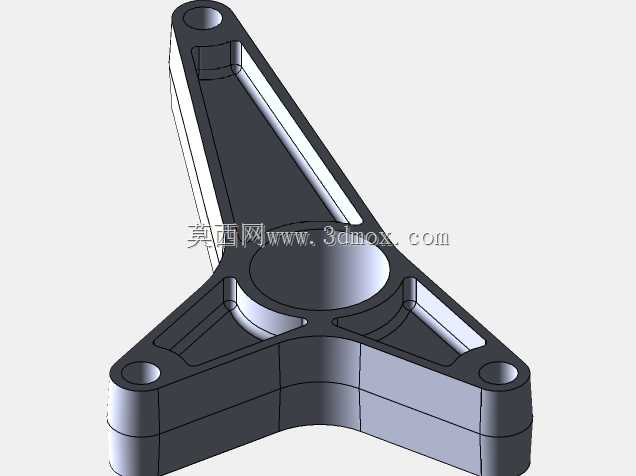

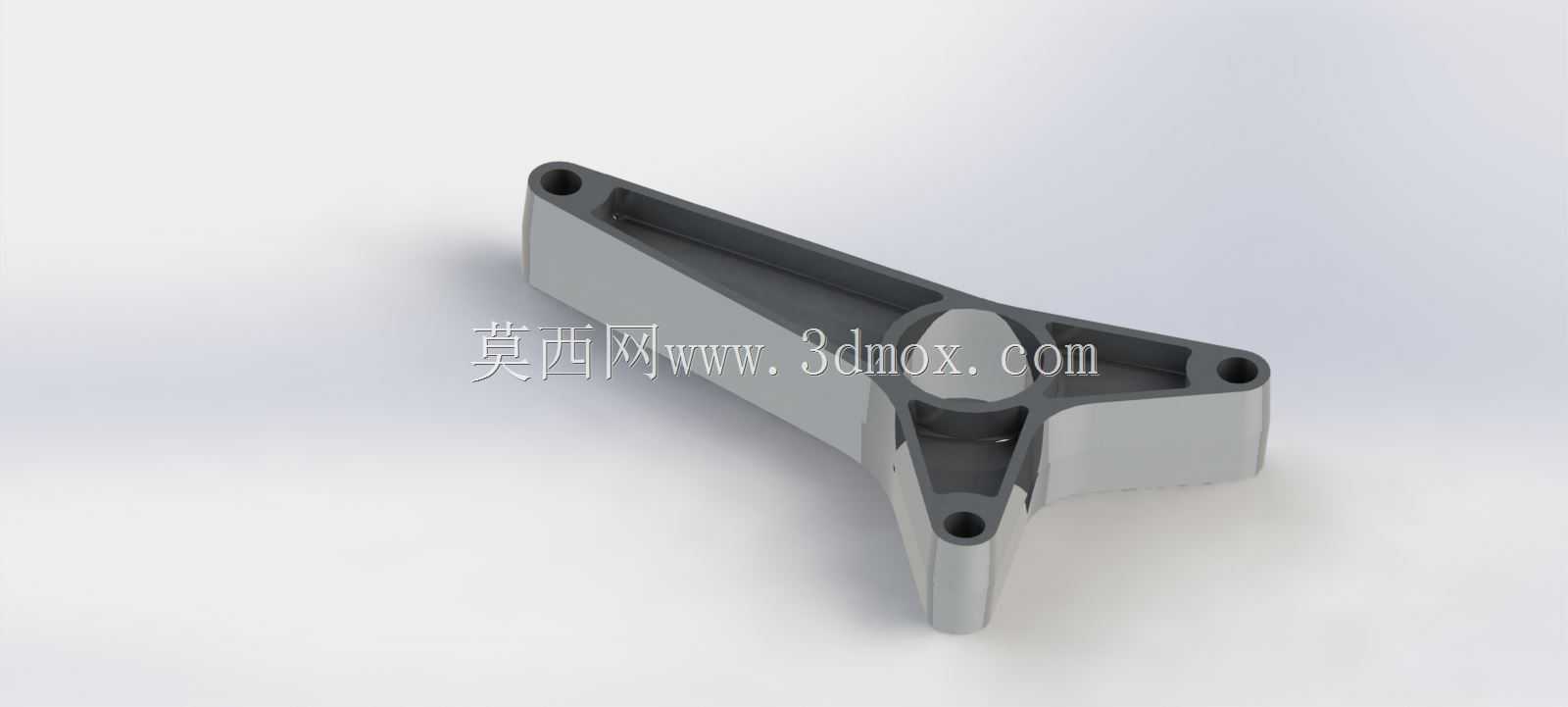

　　该构件为30度夹角三角布局斜向支撑连接件，主要应用于需要精准角度定位与分散载荷的机械连接场景，常见于通讯设备安装支架、小型设备机架加强、自动化设备辅助支撑结构中，承担斜向载荷传递、角度定位约束、结构刚度补强的作用。从结构设计逻辑来看，采用三角放射式三臂布局，中心设置轴套类安装位，三个支臂分别沿0度、90度、30度方向延伸，每个支臂末端均设计有同轴安装通孔，可通过螺栓与相邻构件实现刚性连接，这种布局能够将中心位置承受的径向、轴向载荷均匀分散到三个连接端点，避免单点应力集中导致的结构变形。支臂截面采用带加强筋的槽型结构，在保证整体结构刚度的前提下尽可能削减实体材料占比，降低构件自身重量，槽型结构的翻边设计能够提升支臂的抗弯曲、

　　抗扭转性能，即使在承受交变斜向载荷时，也不会出现支臂翘曲变形的问题。中心安装位采用沉孔式设计，可容纳配套轴件的端部定位台阶，保证轴件安装后与支撑件的同轴度，同时中心孔与三个支臂的安装孔位置度公差控制在0.05mm范围内，确保装配后三个连接端面的角度偏差不超过0.1度，满足精密设备安装的角度精度要求。安装边界方面，三个支臂的安装孔中心距中心孔的距离保持一致，安装孔直径适配常用的M6规格连接螺栓，孔端设计有1mm深度的沉头台阶，可容纳螺栓头或螺母，保证装配后连接件表面无突出结构，避免与周边其他构件产生运动干涉。在实际设备装配场景中，该构件可作为角度转接件使用，当两个垂直安装的构件需要额外增加30度方向的斜向支撑时，

　　可将两个垂直支臂分别固定在两个正交构件的安装面上，30度方向的支臂连接斜向支撑杆件，形成稳定的三角支撑结构，大幅提升整体机架的抗振动性能，尤其适用于户外通讯基站的天线安装支架、小型检测设备的内部支撑框架等场景，能够有效抵御风载、设备运行振动带来的结构晃动。设计过程中针对支臂与中心座的过渡位置做了大圆角处理，避免直角过渡带来的应力集中问题，经过载荷仿真验证，在每个支臂承受500N的斜向拉力时，过渡位置的最大应力远低于常用铝合金或工程塑料的许用应力值，能够满足长期静载与小幅交变载荷的使用需求。构件的三个安装端面均设计为平面结构，装配时可与被连接件的安装面完全贴合，保证连接的刚性，不会出现点接触或线接触导致的连接松动问题，同时支臂的厚度设计兼顾了注塑或压铸成型的工艺要求，壁厚均匀无突变，避免成型过程中出现缩痕、气孔等工艺缺陷，适合批量生产加工。
