机械连接用异形支撑支架结构设计

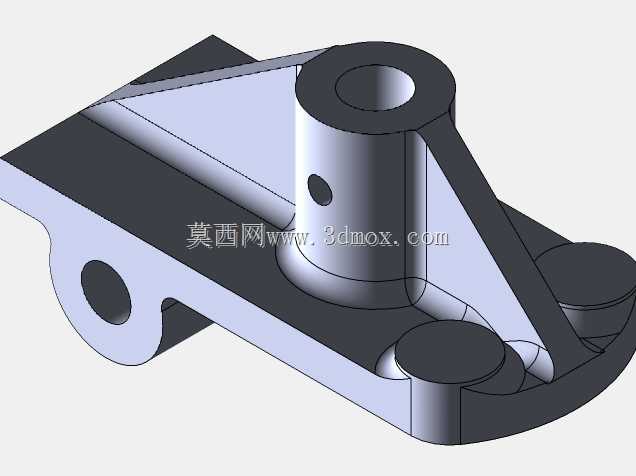

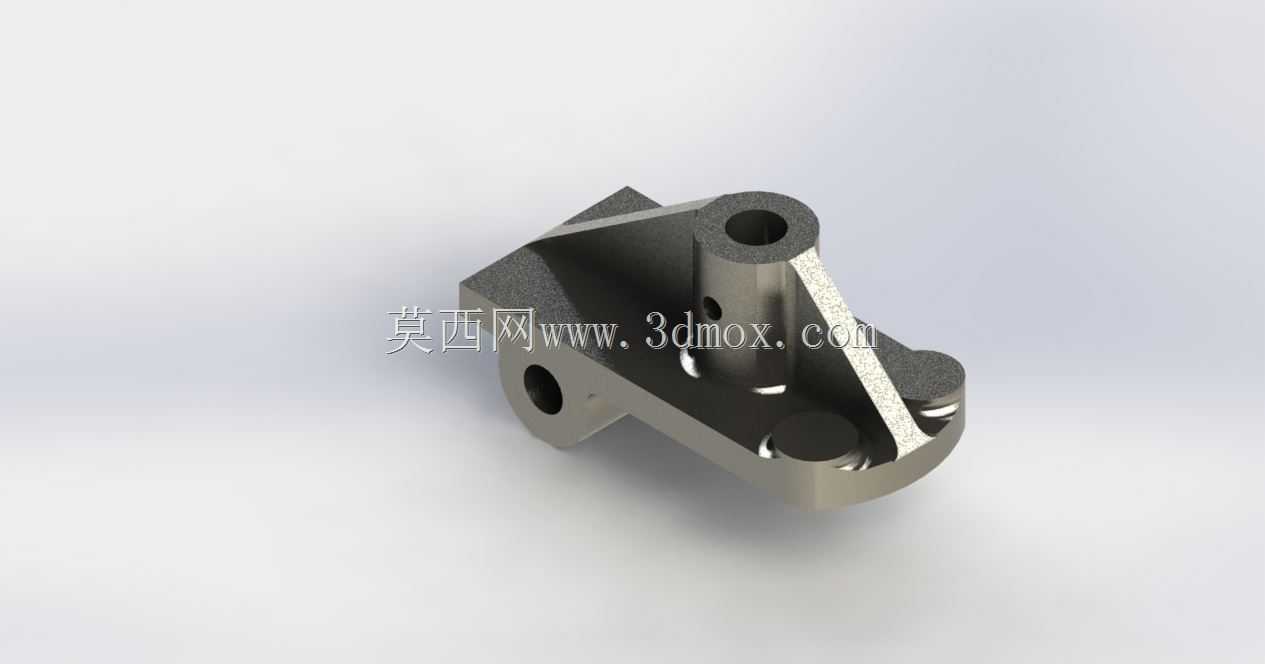

这款异形支撑支架多用于中小型工业设备的功能模块安装定位场景，常见于自动化输送线侧边检测组件的承载固定、小型加工工位的气动元件安装基座，也可作为非标设备中跨距较小的轴系辅助支撑结构，替代传统焊接式支架减少现场加工工作量。从结构设计逻辑来看，主体采用一体化铸造成型后做机加工处理，避免了多零件拼接带来的装配累计误差，整体刚性表现优于同重量的钣金弯折支架。主体斜向设置的加强筋沿着主要受力方向布置，在垂直承载与侧向抗扭两个工况下都能有效分散应力，不会出现薄壁位置应力集中断裂的问题，筋板厚度与主体壁厚保持1:1.2的比例，兼顾铸造流动性与结构强度需求。上部的同轴通孔用于穿装定位销轴或者紧固螺栓，孔位周边做了凸台加厚处理，避免螺栓锁紧时压溃基体表面，孔的内壁预留了铰削加工余量，可根据实际装配需求调整配合精度；侧面的横向通孔用于安装铰接轴，实现配套组件的小角度摆动功能，孔端的沉台结构可容纳轴用挡圈，实现轴向定位无需额外加装定位套。下部的弧形安装面可贴合圆柱型设备主梁表面，两个分布在弧形端的沉头孔用于穿装螺栓完成支架与主梁的固定，沉头深度可完全容纳螺栓头，不会突出表面干涉其他部件运动。设计时充分考虑了安装边界限制，整体外轮廓的最大外接矩形尺寸控制在较小范围内，不会占用过多设备安装空间，各安装孔的位置公差按照IT7级精度设定，可满足多数通用工业场景的装配精度要求，不需要额外做适配加工即可直接投入使用。支架的各棱角位置都做了R2-R3的圆角过渡，既可以减少铸造时的应力集中，也能避免安装调试过程中尖锐棱角划伤操作人员，所有机加工面都预留了0.2mm的表面处理余量，可根据使用场景做发黑、镀锌或者喷塑处理，适配不同工况的防腐蚀需求。
