手提式便携金属工具箱结构设计

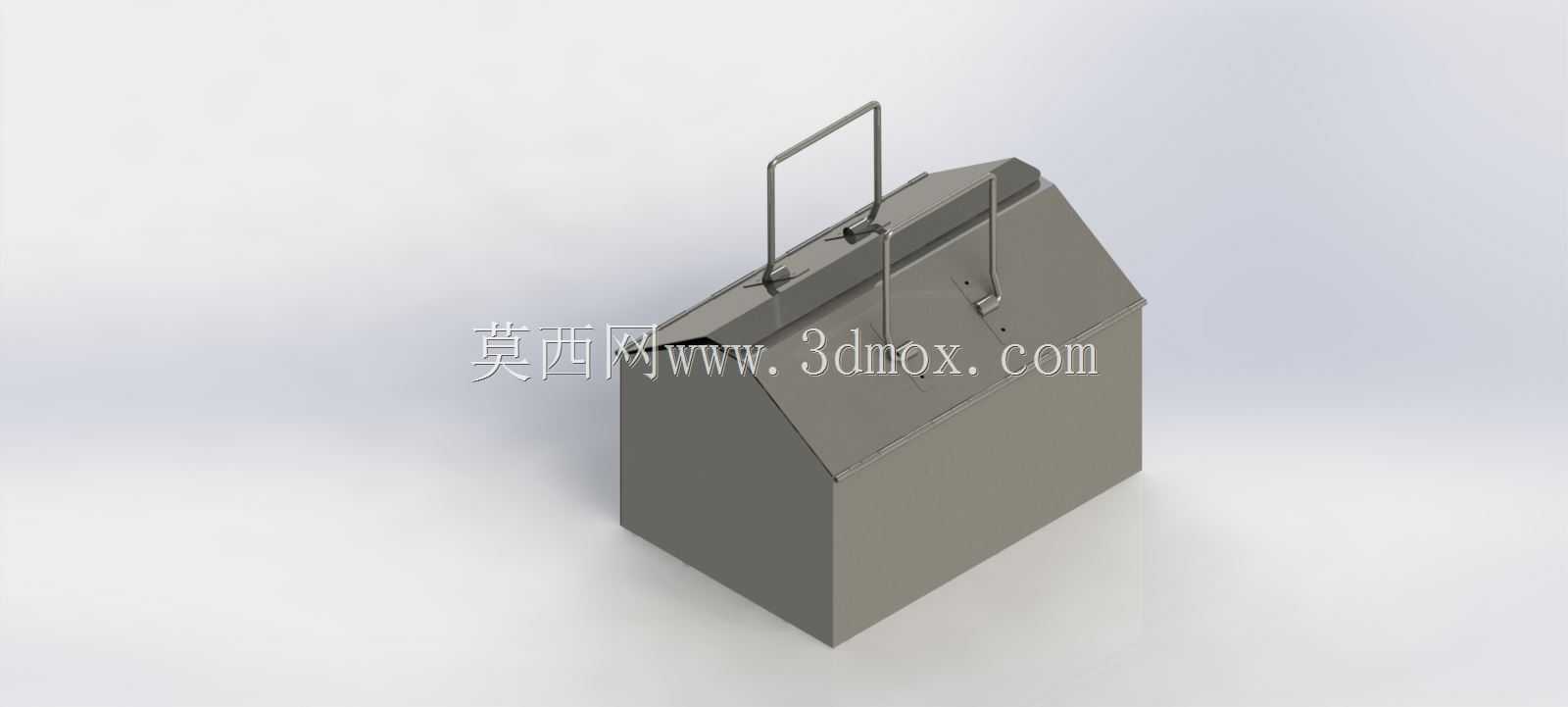

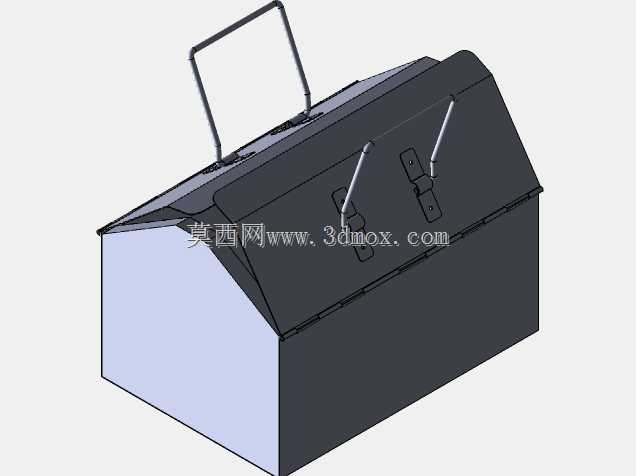

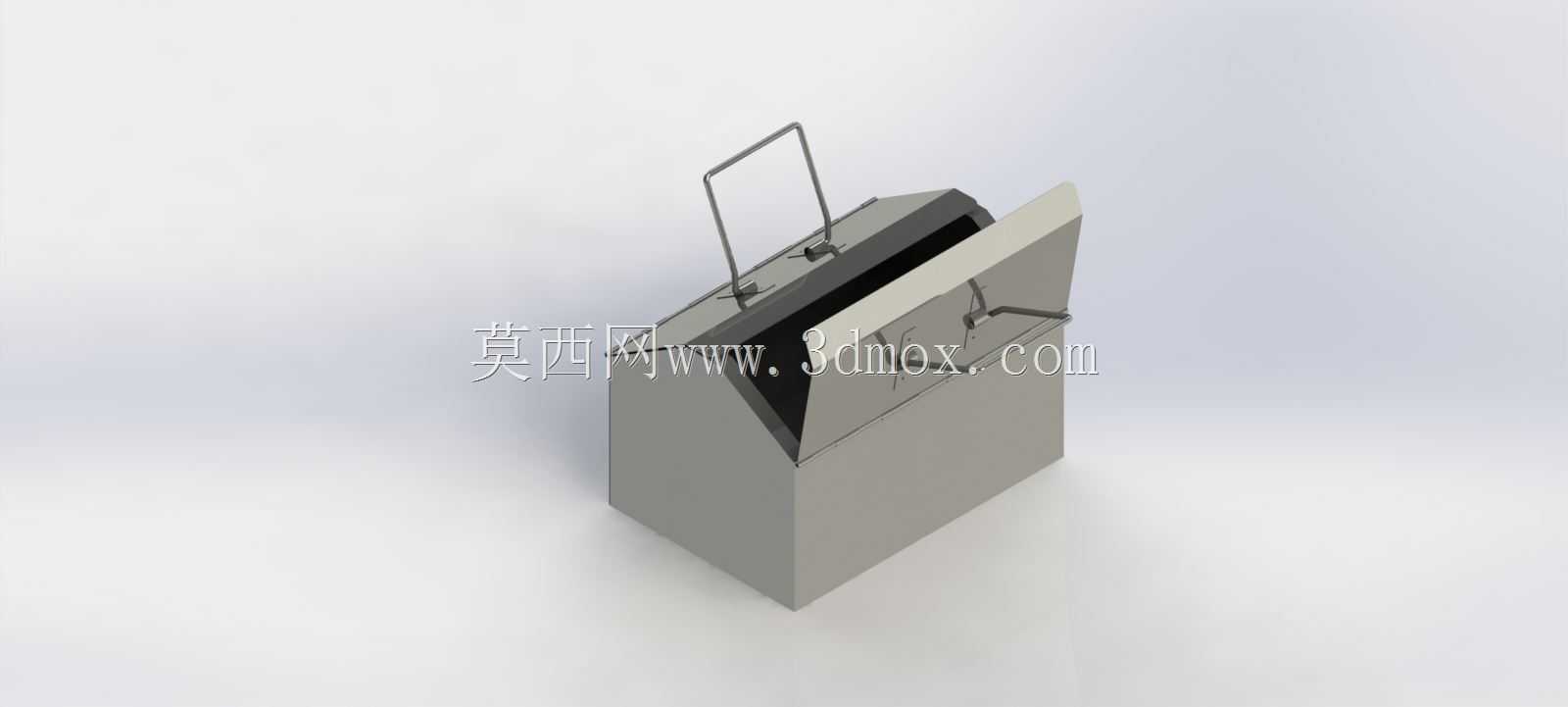

　　日常设备维保、户外施工作业场景中，零散手动工具的收纳转运一直是一线作业人员的高频痛点，这款手提式金属箱体的结构设计，完全围绕零散五金工具的便携收纳需求展开，没有冗余的装饰结构，所有几何特征都服务于实际使用功能。从结构布局来看，箱体采用一体式弯折成型的金属壳体作为主体承载结构，侧壁与底部的弯折圆角做了统一的应力释放处理，避免钣金弯折处出现应力集中导致的开裂问题，日常放置在凹凸不平的作业地面时，底部的平整支撑边可以保证箱体放置稳定，不会出现侧翻倾倒的情况。箱体上盖采用单侧铰接的开合结构，铰接位置的转轴做了隐藏式处理，避免外露转轴在搬运过程中勾挂衣物或者其他管线，上盖与箱体的贴合面做了折边咬合结构，闭合后可以形成一定的防尘防护效果，

　　避免户外作业时沙尘、溅水进入箱体内部污染存放的工具。顶部的U型提手采用圆钢弯折成型，提手与箱体的连接位置设置了转动限位结构，提手抬起时可以保持垂直于箱体顶面的状态，方便单手提携搬运，放下时可以自然贴合箱体顶面，不会额外占用堆叠存放的空间，提手表面的握持段做了圆弧过渡处理，即使箱体装载较重的五金工具，握持时也不会出现硌手的问题。箱体内部的储物空间做了无隔断的大容积设计，可以灵活放置不同尺寸的扳手、螺丝刀、卷尺等常用手动工具，也可以根据实际使用需求自行加装分隔格板，适配不同类型工具的收纳需求，箱体侧壁的厚度经过载荷校核，满载状态下提起提手时，侧壁不会出现明显的形变，保证长期使用的结构可靠性。从安装边界与尺寸适配角度来看，

　　这款箱体的外部轮廓尺寸控制在常规手提携带的合理范围内，既可以放入作业车辆的储物格内，也可以直接手提进入狭窄的设备维保空间，不需要额外的转运辅助。开合结构的锁止位置设置在箱体前侧中部，单手握持提手时就可以顺手完成开合操作，不需要双手配合解锁，在高空作业或者需要一手扶持固定物的场景下，操作便利性更强。箱体的所有外露边缘都做了卷边钝化处理，没有尖锐的钣金毛边，取放工具或者搬运过程中不会划伤手部，符合手动工具收纳容器的安全设计要求。不同于市面上带复杂锁具、多层抽屉的重型工具箱，这款轻量化的简易箱体更适合日常短途作业携带，没有易损坏的复杂活动结构，钣金材质的抗冲击性能强，即使从半米左右的作业高度意外跌落，箱体也不会出现开裂、锁扣失效的问题，

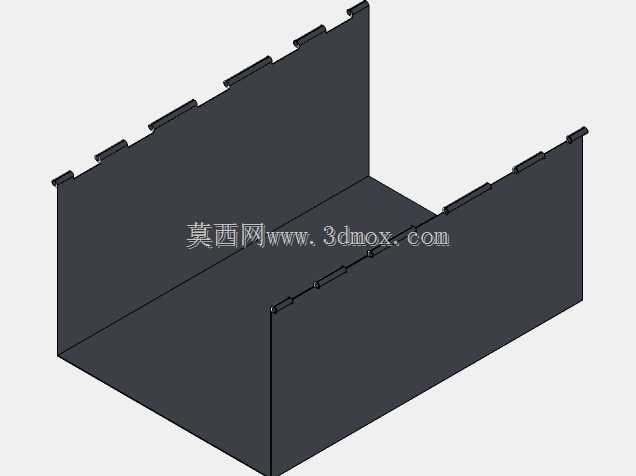

　　内部存放的工具不会散落。在结构建模过程中，所有钣金特征的折弯系数都按照常规冷轧钢板的加工参数设置，折弯止裂槽的尺寸匹配常规钣金加工厂的工艺要求，不需要特殊的定制加工工序，直接按照三维模型导出的加工图纸就可以完成下料、弯折、焊接、装配的全流程加工，生产制造成本低，适合批量加工制作。箱体表面的平整面可以预留标识喷涂位置，方便使用单位标注资产编号或者工具归属，避免现场作业时出现工具混拿的情况。
