34.5cm单滤箱适配风扇罩激光切割模板

　　在民用及小型商用空气过滤系统的改装与搭建场景中，单过滤箱与轴流风扇的匹配安装一直是现场施工的常见痛点——不少DIY用户、小型通风设备集成商在组装过滤单元时，往往会因为风扇与滤箱进风口的尺寸不匹配、密封面贴合度不足，出现漏风、风噪异常、过滤效率打折扣的问题，这款适配34.5cm安装边界的风扇罩模板，正是针对这类实际安装痛点开发的加工辅助工装。从实际使用场景来看，这类模板主要服务于搭配标准尺寸单过滤器的通风过滤单元，常见于家用空气净化器改装、小型车间工位除尘装置、实验室通风过滤终端、宠物房换气过滤系统等场景，尤其适配市面上流通量较大的LASKO 3733型风扇安装使用，能够直接匹配对应直径规格的风扇安装位，省去现场反复测量、划线、

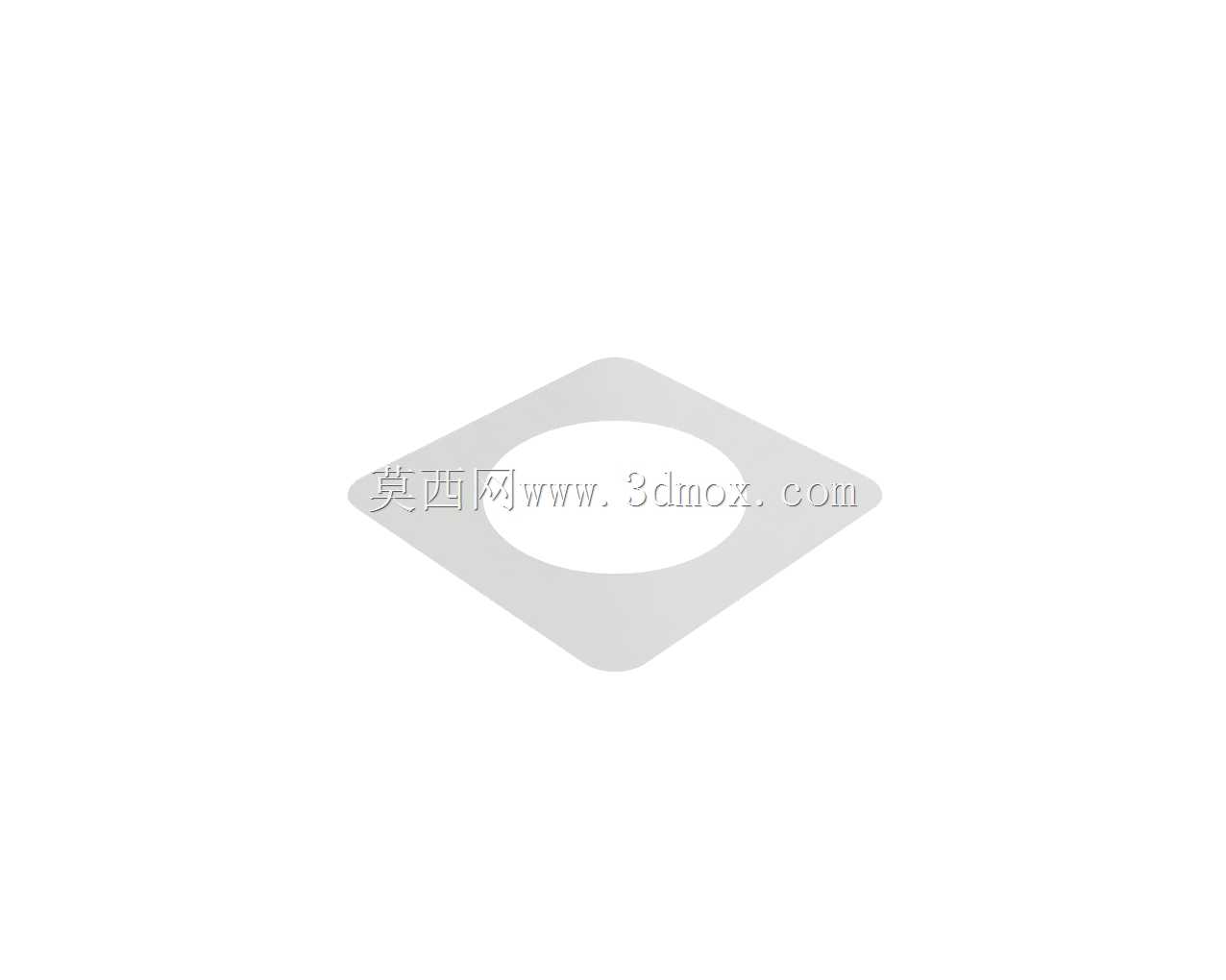

　　修形的工序。从设计思路上看，这款模板没有采用复杂的曲面造型，整体为带圆角的方形板状结构，中心开设与风扇外径精准匹配的椭圆（正圆投影）安装通孔，方形外轮廓的尺寸刚好适配单滤箱的标准安装端面，圆角过渡的设计一方面避免了方形直角在激光切割后出现应力集中导致的板材翘边，另一方面也能匹配滤箱边框的圆角结构，安装时不会出现边角干涉的问题。在安装边界的控制上，模板整体外轮廓尺寸严格对应34.5cm的安装边长，中心通孔的直径完全匹配对应风扇的外圈安装尺寸，加工时只需要将模板贴合在选定的板材（亚克力、镀锌钢板、PVC板等常用密封板材均可）上，沿着模板轮廓切割即可得到完全匹配的风扇罩安装板，不需要二次计算公差、调整开孔位置。从功能特性来说，

　　这款模板的核心作用是降低激光切割加工的出错率，很多非专业加工人员在自行制作风扇安装板时，经常会出现开孔偏心、外轮廓尺寸偏差、边角直角与滤箱不匹配的问题，轻则需要反复打磨修配，重则导致整块板材报废，使用标准模板加工时，只需要做好模板与原材料的定位固定，就能一次性加工出符合安装要求的罩板，加工后的罩板能够完全贴合滤箱端面与风扇外圈，配合密封胶条使用时可以实现近零漏风，保证过滤单元的风压满足设计要求，避免未经过滤的空气从缝隙旁通。在实际加工验证环节，这类模板在正式批量制作罩板前，建议先使用边角废料试切1件，与实际的滤箱端面、风扇本体进行试装匹配，确认板材厚度带来的切割缝宽误差在可接受范围内后，再进行正式件的加工，

　　因为不同功率的激光切割机在切割不同厚度板材时，切缝宽度会有0.1-0.3mm的偏差，提前试切可以避免批量加工出现尺寸超差。从结构适配性来看，这款模板针对单过滤器的安装场景做了专门优化，没有预留多余的安装位或者冗余结构，切割完成后的罩板只需要在对应位置打上风扇固定螺丝孔、滤箱连接孔即可完成装配，不需要额外的裁切修改，对于没有专业制图能力的现场施工人员来说，能够大幅降低安装门槛，缩短过滤单元的组装周期。在通风系统的实际运行中，风扇罩板的形位精度会直接影响风扇的运行稳定性，如果开孔偏心，风扇运转时会产生额外的振动，不仅会增大运行噪音，长期使用还会导致风扇轴承的偏磨，缩短风扇使用寿命，而通过标准模板加工的罩板，中心开孔的同轴度能够得到有效保证，风扇安装后受力均匀，运行振动控制在合理范围内。另外，模板的方形外轮廓与滤箱端面完全匹配，安装时罩板的受力均匀分布在滤箱的边框上，不会出现局部悬空导致的密封不严问题，对于采用初效、中效过滤器的单滤箱系统来说，这种结构的罩板能够保证所有进入滤箱的空气都经过过滤器滤芯，充分发挥过滤器的过滤效率，避免因为旁通漏风导致的过滤效果下降。
