DIY科西罗森塔尔式空气净化过滤箱框架结构

　　这套过滤箱框架结构，核心适配民用及小型商用场景下的自制空气净化需求，针对小空间临时空气净化、装修后局部空气过滤、低预算洁净区域搭建这类场景设计，解决成品空气净化器滤芯更换成本高、适配规格受限的痛点，可直接搭配市售标准尺寸滤芯完成组装，无需额外开模定制专用过滤元件。结构设计上采用25mm规格的U形通道作为内部气流导向结构，通道与滤芯接触面预留21mm的装配间隙，这个间隙值是经过多轮适配验证得出的，既能够保证滤芯安装时的操作空间，避免硬塞导致的滤芯密封边褶皱漏风，又能控制整体框架的外形冗余量，不会让整机尺寸过度偏大。框架的边角采用等角结构设计，所有连接边的角度统一，组装时无需区分边角方向，降低非专业人员的组装难度，

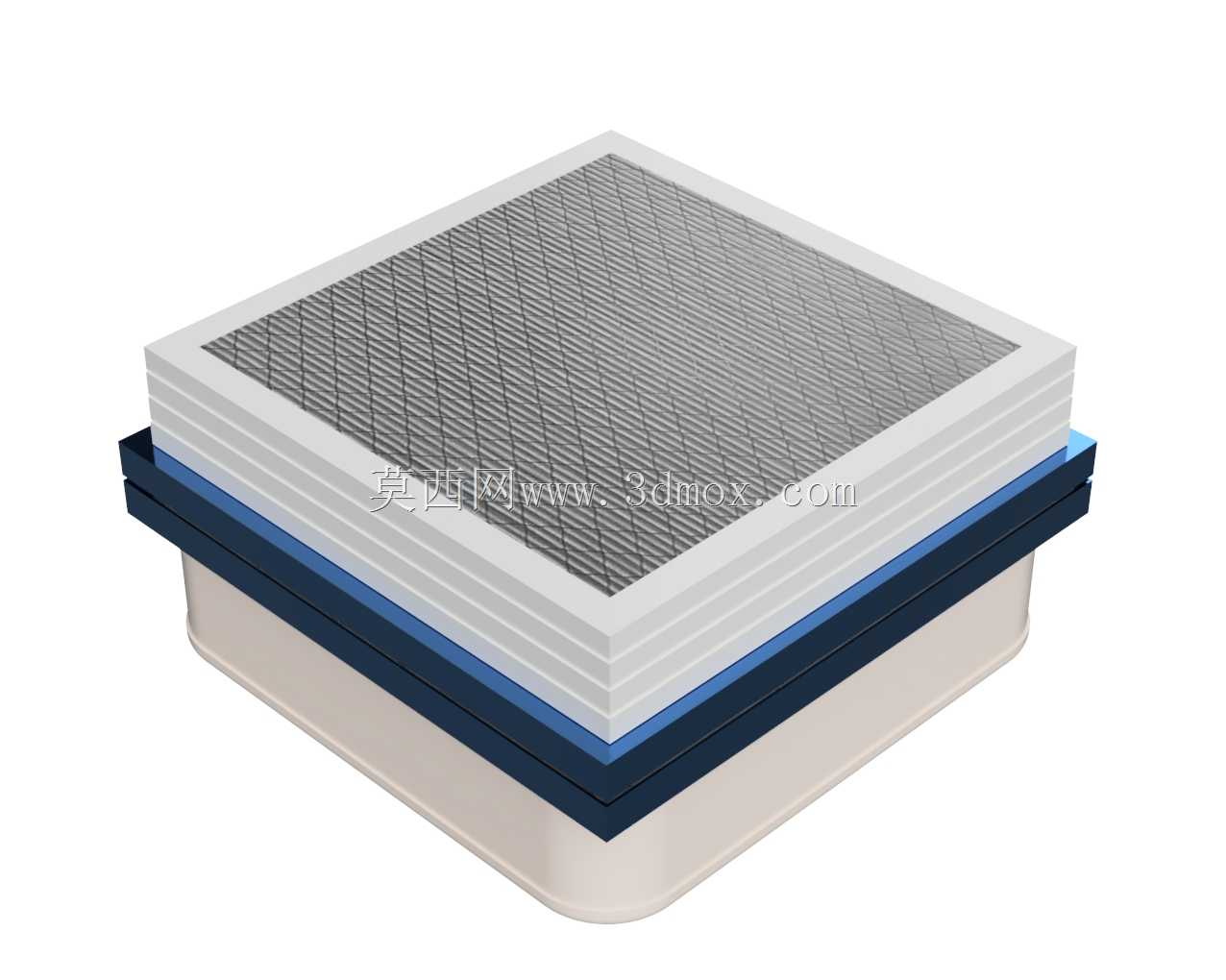

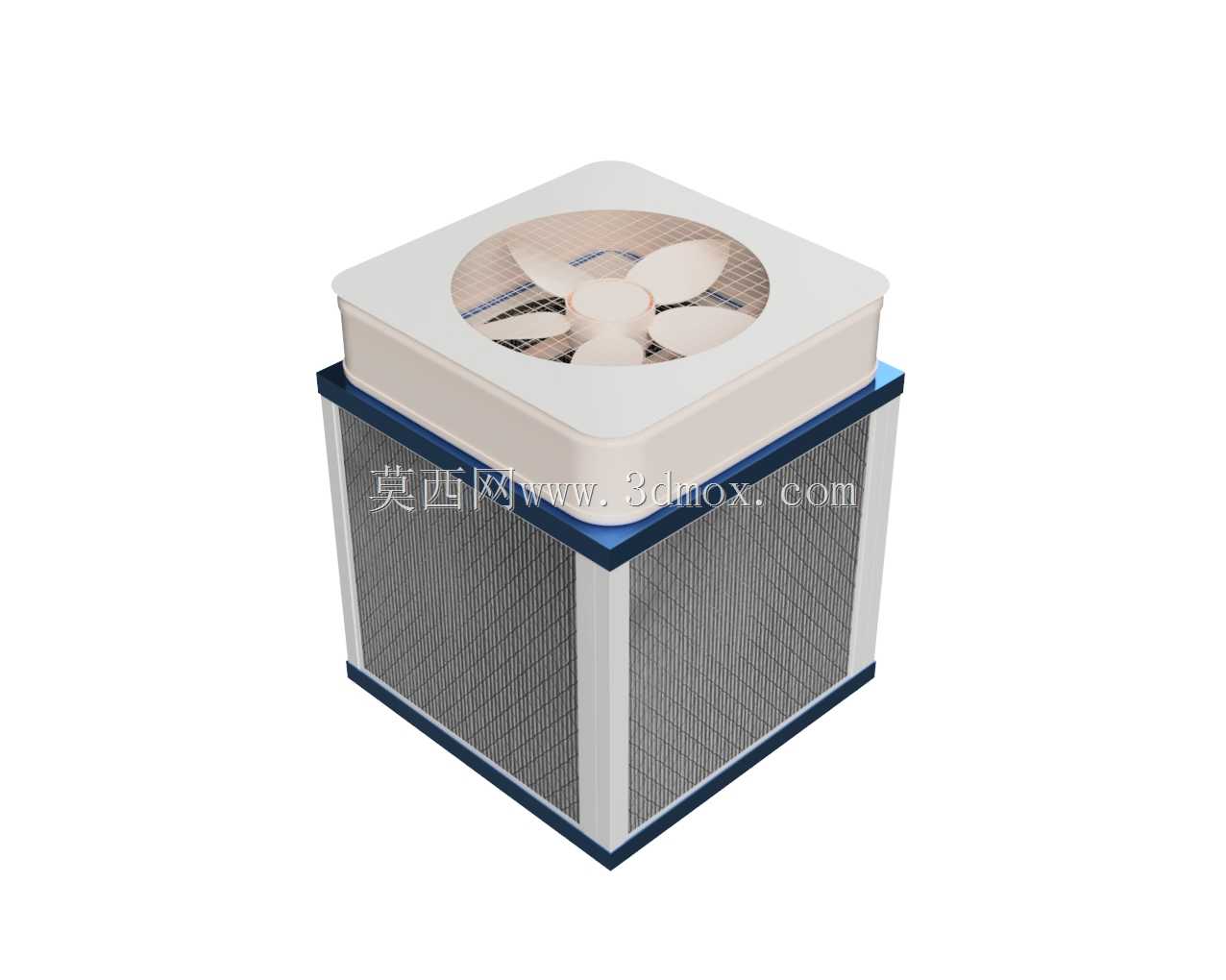

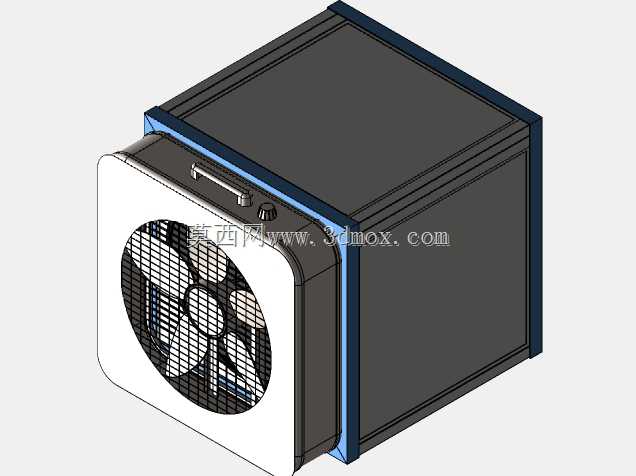

　　边缘设置的保护结构直接和U形通道连为一体，形成完整的滤芯容纳腔，腔体的内部净尺寸严格匹配20x20英寸的标准方形滤芯，滤芯装入后四周的密封边能够完全压合在框架的支撑面上，不需要额外打胶或者粘贴密封泡棉，依靠结构本身的压合就能实现侧边密封，减少组装时的辅料消耗。顶部的风扇安装位采用扁平封装思路，将风扇直接嵌入框架顶部的预留槽内，风扇的出风面和框架顶面齐平，没有突出的结构，整机放置时顶部可以临时放置小物件，也能避免风扇扇叶外露带来的安全隐患，风扇选用常规箱式风扇的安装孔位，市面上常见的同规格箱式风扇都可以直接固定，不需要额外制作转接支架。从安装边界来看，框架整体的外部轮廓在滤芯尺寸基础上，仅增加了U形通道和边角保护结构的厚度，

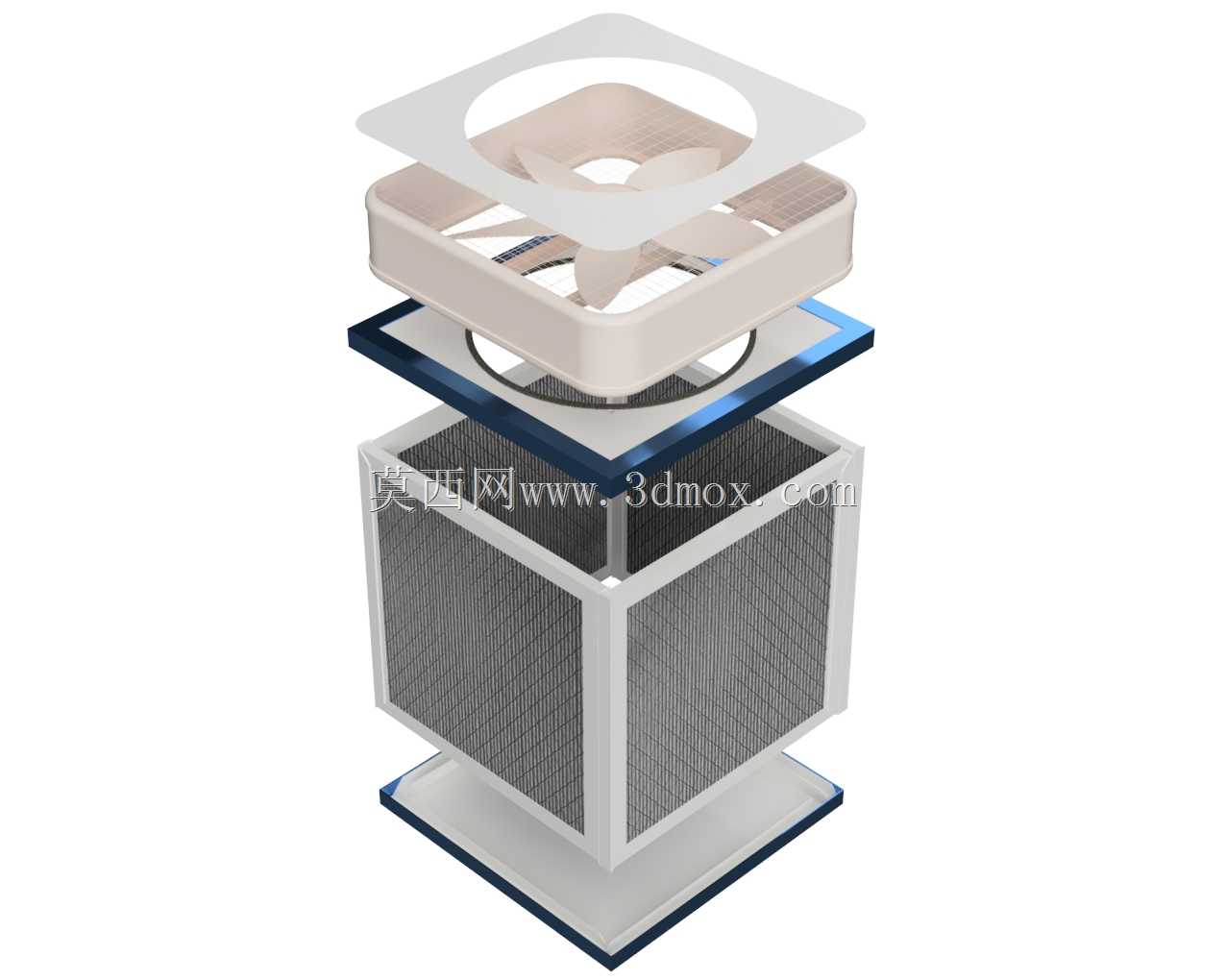

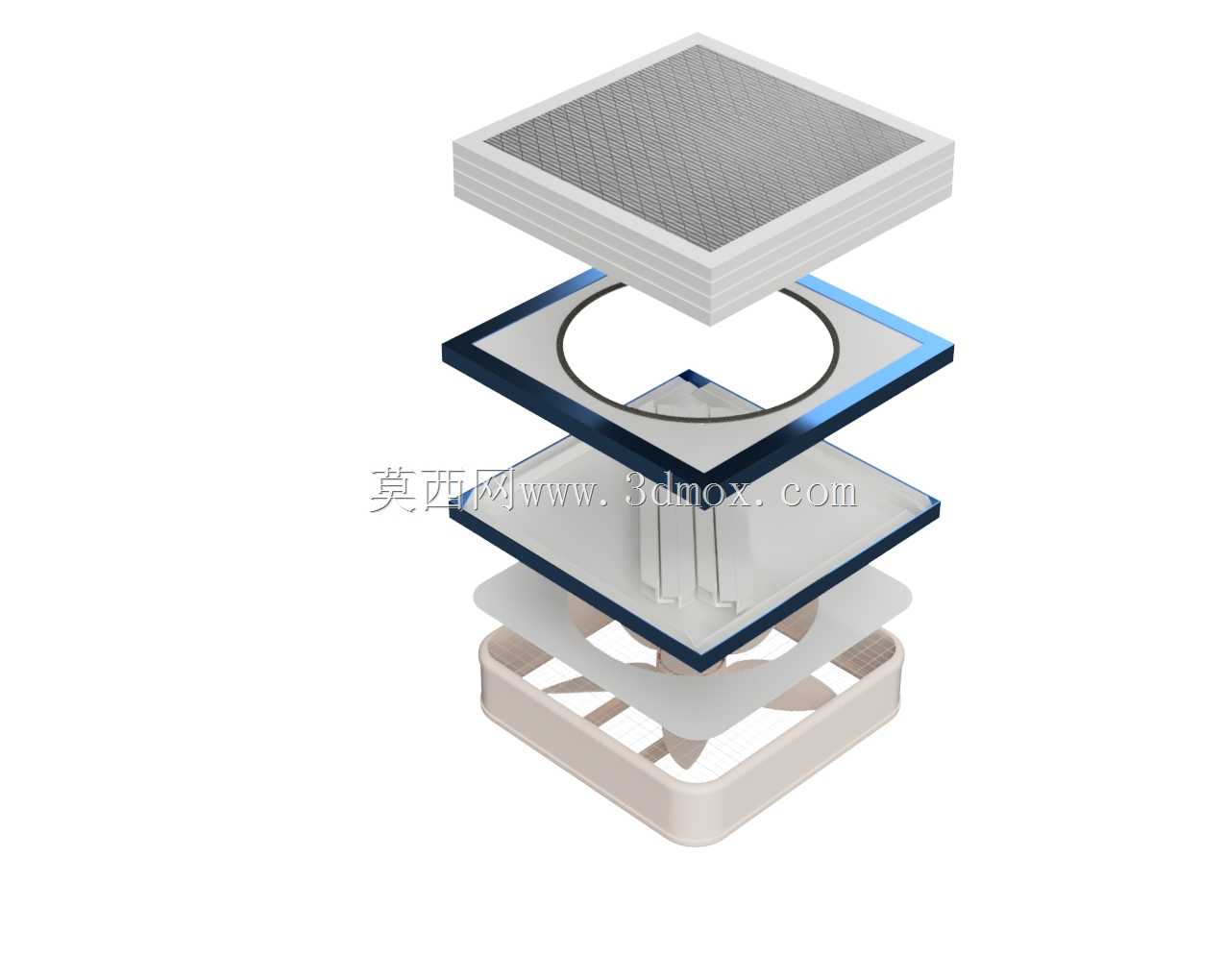

　　放置时只需要预留出滤芯尺寸对应的占地面积，加上顶部风扇接线的空间即可，不需要额外预留侧面的操作空间，因为滤芯更换是从顶部风扇位置取出旧滤芯、放入新滤芯，侧面是完整的密封支撑面，没有开设检修口，这样也能进一步减少侧面漏风的概率。气流路径设计上，外界空气从框架四周的滤芯面进入，经过滤芯过滤后汇入内部的U形通道，通道的导向作用让气流均匀向上流动，避免直吹风扇扇叶的局部区域，降低风扇运行时的风噪，同时也能让整个滤芯面的受风更均匀，不会出现滤芯局部积尘过快、其他区域利用率低的问题，延长单支滤芯的实际使用寿命。框架的所有结构件都采用平板式设计，拆分后所有零件都是平面结构，不管是采用板材切割还是3D打印制作，都不需要复杂的曲面加工工艺，

　　个人制作者也能利用常见的加工工具完成零件制作，零件之间的连接采用卡扣式设计，不需要额外的紧固件，组装时只需要将对应卡扣卡入对应槽位即可，拆卸更换零件也十分方便。在实际使用场景中，这套框架可以直接放置在桌面、地面使用，也可以通过加装简单的固定挂件挂在墙面，适配不同的安装空间需求，针对不同的过滤需求，只需要更换对应过滤等级的同尺寸滤芯即可，框架本身不需要做任何改动，从初效防尘到高效HEPA过滤都能适配，灵活度远高于同尺寸的成品净化器结构。
