20x20英寸DIY空气净化过滤箱边缘防护架

　　在民用空气净化设备的自制改装场景中，适配标准尺寸滤芯的框架结构一直是DIY用户的核心需求，这款20x20英寸规格的过滤箱边缘保护架，正是针对Corsi Rosenthal、Comparetto Cube这类经典自制空气净化器方案开发的结构组件，解决了多块滤芯拼接时的边缘密封、结构固定、风扇安装适配等实际工程问题。从实际应用场景来看，这类框架结构主要服务于两类使用需求：一类是家庭、小型办公场所的低成本空气净化方案搭建，用户无需采购成品净化器的昂贵外壳，仅需搭配标准ASHRAE规格的20x20英寸滤芯与常规轴流风扇，即可快速组装出具备合格过滤效率的空气净化设备；另一类是临时场所的应急空气净化配置，比如装修现场的扬尘管控、临时医疗点的空气过滤、小型工坊的焊烟初级过滤等场景，这类场景不需要长期固定安装的净化设备，可快速拆装复用的框架结构能大幅降低临时配置的成本。

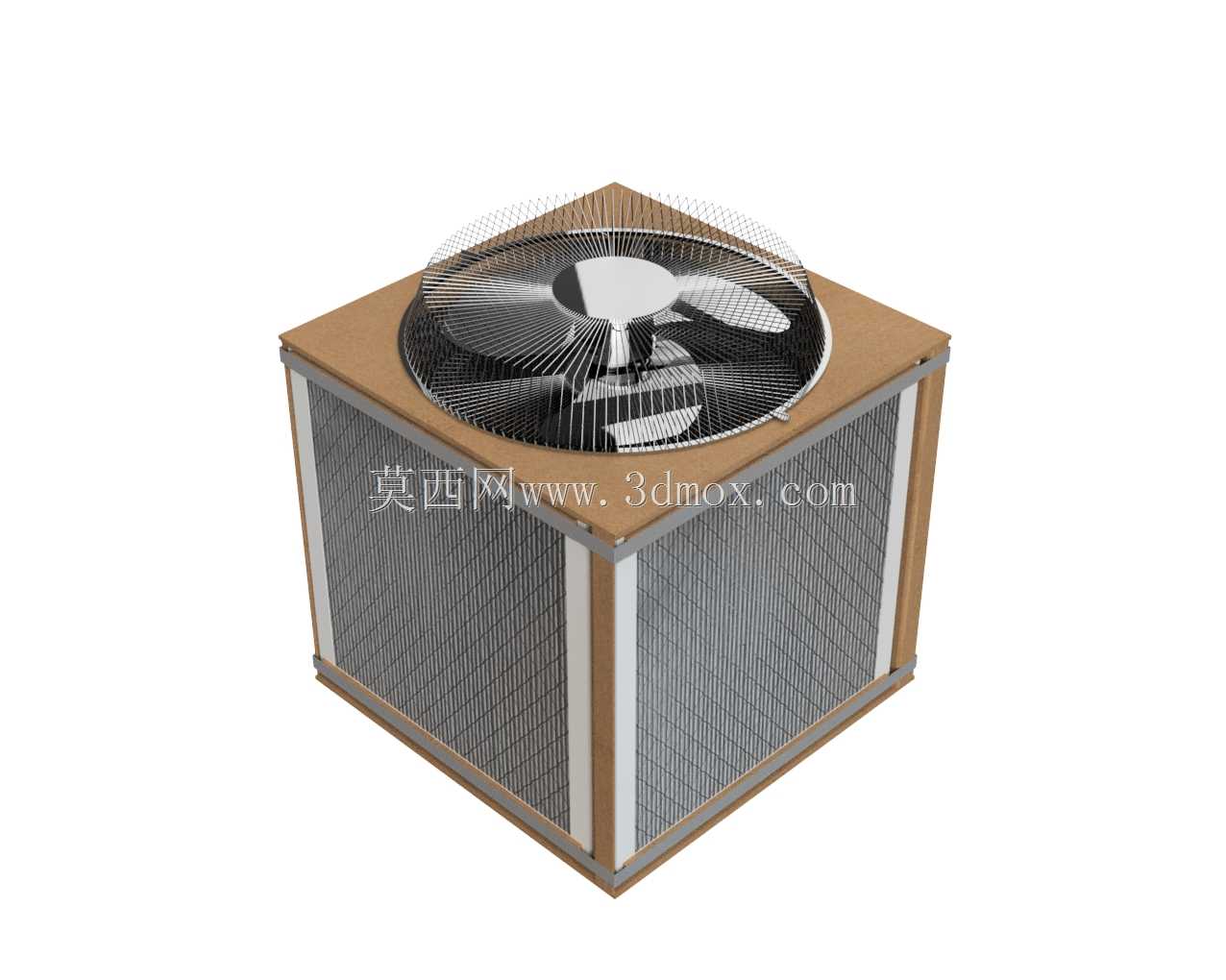

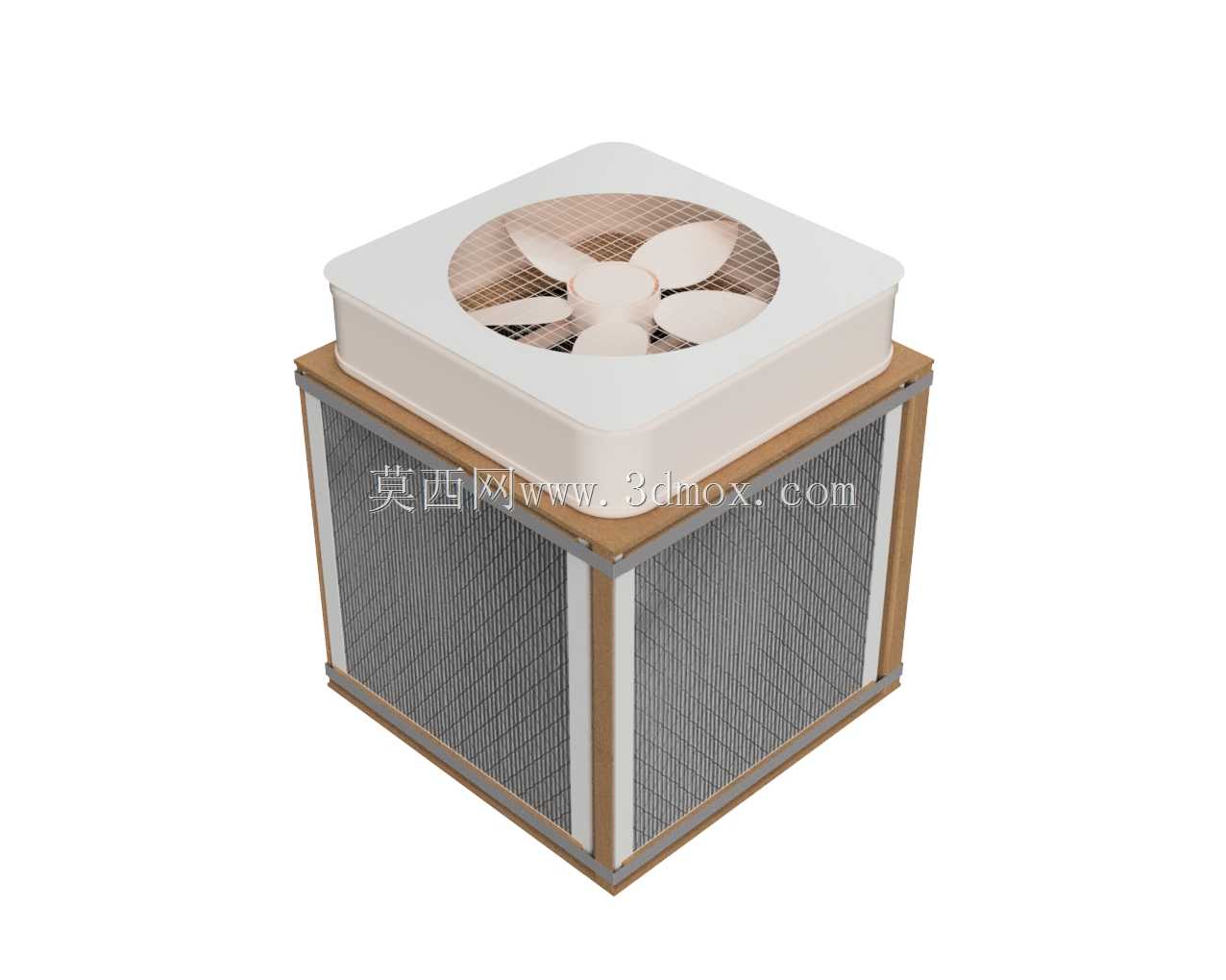

　　从功能特性来看，该保护架并非简单的边框拼接结构，其核心作用首先是完成多块滤芯的边缘定位与密封，四块方形滤芯拼接成立式箱体结构时，相邻滤芯的直角拼接位置容易出现缝隙，导致未经过滤的空气从缝隙旁通漏出，保护架的边角卡槽刚好卡住滤芯的纸板边缘，配合粘接固定后可以完全消除拼接缝隙，避免过滤效率下降。其次是结构强化作用，标准20x20英寸的HEPA或MERV等级滤芯本身为纸板边框结构，自身结构强度有限，多块拼接后如果没有外部框架约束，受到风扇运行的振动、搬运过程的外力时很容易出现纸板变形、拼接错位的问题，边缘保护架采用刚性边框包裹所有滤芯的外露边缘，将四块滤芯连接成一个整体的刚性箱体，整体抗变形能力提升数倍，长期运行也不会出现结构松动。第三是风扇安装的适配作用，框架顶部预留了标准的风扇安装位，针对市面上常见的18英寸笼式风扇、20英寸箱式风扇分别做了安装孔位匹配，其中18英寸风扇对应500mm直径的安装孔，20英寸箱式风扇对应400mm直径的带护罩安装孔，用户不需要自行测量开孔，直接将风扇固定在预设位置即可完成组装。

　　从设计思路来看，整个结构完全围绕低成本、易组装、高适配性的核心需求开发，没有多余的冗余结构。框架的所有构件均采用平板式设计，不需要复杂的曲面加工，用户既可以使用瓦楞纸板、密度板等低成本板材自行切割制作，也可以采用亚克力、铝塑板等耐用材料加工长期使用，构件之间的连接仅需通过粘接即可完成固定，不需要螺丝、角码等额外紧固件，降低了组装的门槛。框架与滤芯的固定采用20mm缝隙的弹性配合设计，搭配纸板垫片即可将滤芯牢牢卡在框架卡槽内，既不会因为间隙过大导致滤芯晃动，也不会因为间隙过小导致滤芯纸板被压变形，同时这种弹性固定结构还能抵消一部分风扇运行产生的振动，降低整机运行的噪音。考虑到DIY用户的材料获取便利性，所有框架构件的尺寸均适配常规市售板材的标准规格，切割时不会产生过多的边角废料，材料利用率可以达到90%以上。

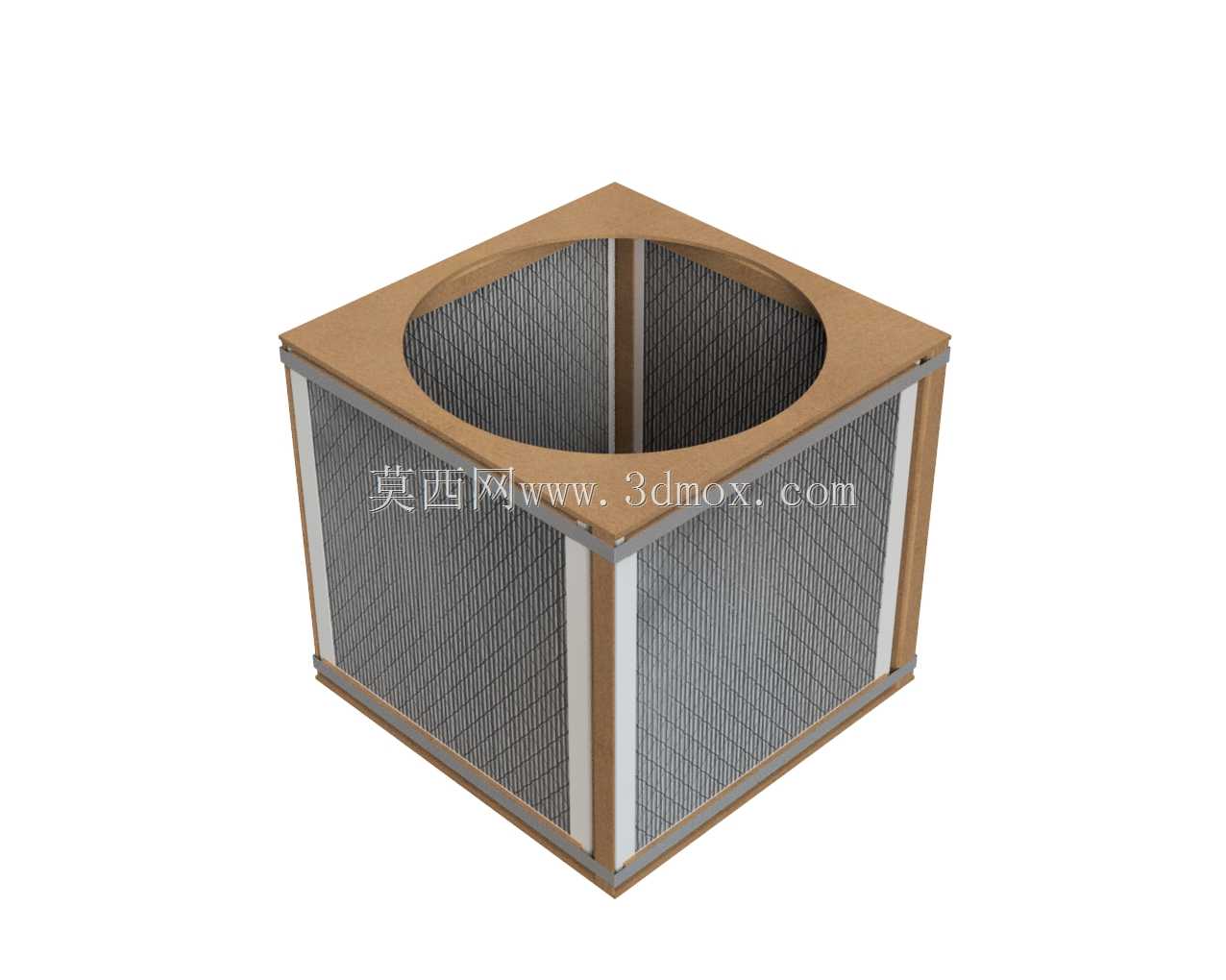

　　从外形尺寸与安装边界来看，整个框架组装完成后为正立方箱体结构，内部净空尺寸刚好适配四块20x20英寸的标准滤芯，滤芯安装后内部形成一个封闭的进风腔，空气从四个侧面的滤芯区域穿过滤材进入腔体，再从顶部的风扇位置加压送出，形成完整的空气流通路径。框架的外部边缘做了直角包边处理，没有突出的尖锐结构，放置在室内时不会磕碰划伤人员。安装边界方面，顶部风扇安装位的孔位同轴度公差控制在1mm以内，风扇安装后不会出现偏心振动的问题，框架底部预留了10mm的支撑边，既可以直接放置在平整地面上使用，也可以通过底部支撑边加装脚轮做成可移动的净化设备。需要注意的是，该框架仅包含结构支撑、滤芯固定、风扇安装的相关构件，不包含滤芯、风扇等功能部件，用户在选型时需要确认所采购的滤芯为标准20x20英寸ASHRAE规格，厚度与卡槽尺寸匹配，风扇的安装孔位与框架预设孔位对应，即可完成整机组装，组装完成后的设备过滤效率完全取决于所选用的滤芯等级，框架本身不会对过滤效率产生负面影响。在实际组装过程中，用户可以根据使用场景的需求，在框架缝隙处打密封胶进一步提升密封性能，也可以在框架外部加装防护网避免滤芯被外物碰损，整个结构的拓展性较强，可以根据实际使用需求做针对性的改装调整。
