GigaStax版本B工业通讯核心电路板结构设计

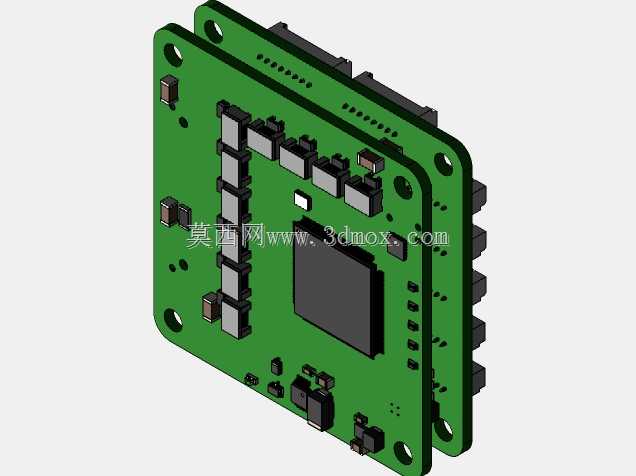

　　在工业以太网通讯、嵌入式设备组网、小型化工业控制终端的硬件搭建场景中，这类集成式通讯核心板的结构设计直接决定了整套设备的运行稳定性与安装适配性。不同于消费级电子的PCB设计，工业场景下的电路板需要兼顾抗振、安装便捷性、接口排布合理性与散热冗余，这款GigaStax版本B的核心板在结构层面做了针对性的适配设计。从板型轮廓来看，整体采用带圆角的矩形切角设计，四个角位预留了标准的沉头安装孔，孔位间距符合工业级板卡的通用安装规范，既可以通过铜柱直接固定在设备壳体的内部安装柱上，也能搭配标准的板对板连接器直接叠装在配套的载板上，适配不同集成度的设备组装需求。板边的圆角处理并非单纯的工艺美观设计，而是为了避免组装过程中板边毛刺划伤操作人员，

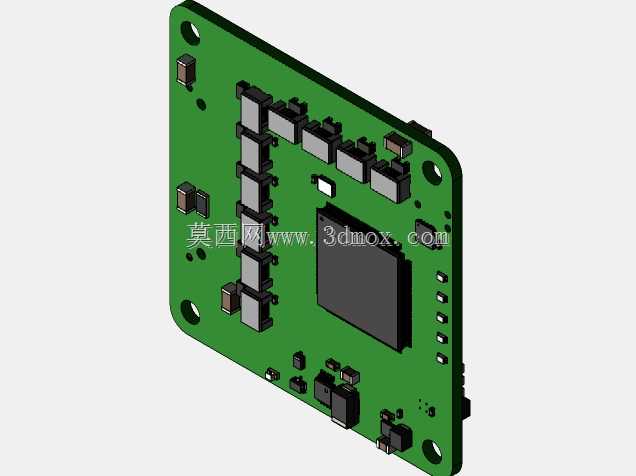

　　同时减少设备在强振动工况下板角应力集中导致的PCB基材开裂风险，这是工业级硬件结构设计中很容易被忽略的细节。核心元器件的排布上，主处理芯片布置在板卡中心偏右的区域，周边预留了足够的敷铜散热区域，芯片四周的阻容件全部采用小型化表贴封装，排布间距满足SMT量产的工艺要求，同时避开了安装孔的应力传导路径，避免长期振动下元器件引脚脱焊。板卡左侧纵向排布的多组接口与接插件，全部采用带锁止结构的工业级连接器，接插件的焊接位置额外增加了敷铜加固区域，应对工业现场频繁插拔的使用需求。板卡右侧边缘排布的状态指示灯与调试接口，位置刚好对应设备壳体上的开窗区域，组装完成后无需额外转接就能直接观察设备运行状态，调试接口的位置也预留了足够的操作空间，

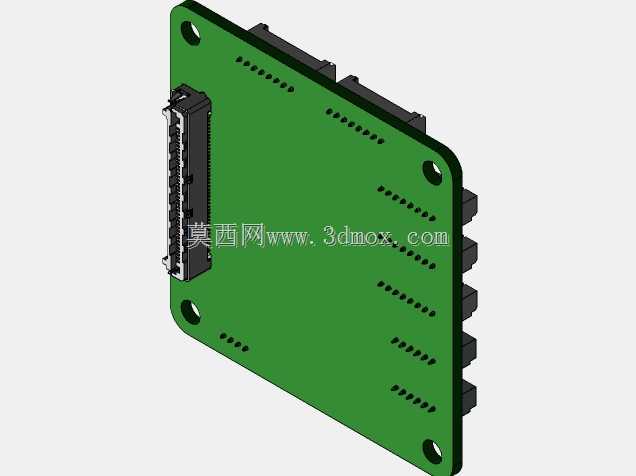

　　方便现场运维人员插接线缆进行参数配置。在安装边界的设计上，板卡整体的元器件高度做了统一管控，最高的元器件为主芯片与周边的电源模块，高度控制在工业板卡通用的12mm限高范围内，不管是叠装在载板上还是单独安装在壳体内，都不会和上层结构或者壳体盖板产生干涉。板卡底部的焊盘排布做了等长处理的结构避让，高速信号走线对应的区域没有布置过高的元器件，减少信号干扰的同时，也给底部的散热垫预留了贴合空间，高负载运行时可以通过底部敷铜将热量传导到设备壳体上，提升长时间运行的稳定性。电源模块的布置远离高速信号接口区域，输入输出端的滤波电容就近布置在电源引脚旁，结构上做了分区隔离，减少电源噪声对通讯信号的影响。板卡边缘的工艺边预留了SMT生产需要的定位孔，

　　量产时可以直接适配通用的贴片机轨道，不需要额外做生产治具，降低批量生产的工艺成本。从实际应用的角度出发，这款核心板可以直接集成在工业交换机、小型化通讯网关、嵌入式数据采集终端这类设备内部，作为核心的通讯处理单元使用，标准化的安装孔位与接口排布，能够大幅缩短设备开发的结构设计周期，结构工程师在做整机设计时，只需要按照板卡的安装边界预留对应的空间与接口开窗，不需要再对核心板的结构做二次调整。板卡上的固定孔位同时兼容M2与M2.5两种规格的固定螺丝，适配不同厂家的壳体安装柱标准，减少选型适配的麻烦。接插件的排布方向全部统一为垂直板卡方向，线缆插拔时的受力方向垂直于板卡平面，不会对板卡产生侧向的掰扯力，避免长期插拔导致的板卡变形或者接插件开焊。在抗振设计层面，板卡上所有重量超过1g的元器件，焊接位置都做了额外的焊盘加大处理，部分大体积的电源接口还增加了固定胶的预留空间，满足车载、机载这类强振动场景的使用要求。PCB基材选用高TG的工业级板材，板厚控制在1.6mm的标准厚度，兼顾结构强度与布线空间，不会因为板厚过薄导致安装时变形，也不会因为板厚过大占用过多的壳体内部空间。
