M10规格翼形蝶形手拧紧固螺母结构

　　在日常的设备装配、工装调试以及小型机电产品的组装场景里，经常会遇到需要频繁拆装、且不借助额外工具就能完成紧固或松脱的连接需求，这时候翼形螺母的应用优势就会完全凸显出来。这款M10规格的翼形螺母，核心适配公称直径10mm的公制外螺纹件，不管是对应规格的全螺纹螺柱、还是设备上预留的外螺纹接头，都能实现可靠的螺纹副配合。从结构设计来看，这款螺母没有采用常规六角螺母的多面棱角外形，而是在带内螺纹的基体两侧，延伸出两个对称的翼状施力结构，这两个翼片的外形做了圆弧过渡处理，边缘没有尖锐的直角毛刺，徒手拧动的时候，手指的受力面贴合度更好，即便施加较大的拧紧力矩，也不会出现硌手的问题，完全不需要搭配扳手、套筒这类额外的紧固工具，徒手就能完成足够预紧力的锁紧操作，在需要快速拆装的检修口盖板、小型设备的外壳固定、工装夹具的快速压紧调节、通讯设备的机架辅助固定等场景下，能大幅提升装配和调试的效率，减少工具携带的负担。

　　从设计逻辑上拆解这款螺母的结构，中间的螺纹基体部分做了足够的壁厚设计，内螺纹的牙型完全遵循公制粗牙螺纹的标准参数，螺纹的旋合长度经过合理匹配，当和对应外螺纹件锁紧之后，能提供足够的螺纹啮合接触面积，保证连接的可靠性，不会因为螺纹旋合长度不足出现滑牙、连接松脱的问题。两侧的翼片和中间螺纹基体的连接位置做了圆弧过渡的加强结构，避免应力集中导致翼片在受力拧动的时候出现断裂，翼片的厚度和宽度也经过了受力校核，正常徒手施加拧紧力矩的时候，翼片不会出现明显的形变，能长期承受反复拧动的受力载荷。

　　在实际安装使用的边界上，这款螺母因为两侧带有延伸的翼片，所以安装空间需要预留足够的操作余量，不能在完全封闭、没有手指操作空间的沉孔内使用，安装位置的周边需要留出至少能容纳两根手指捏合翼片转动的空间，才能发挥它手拧操作的优势。和常规六角螺母相比，它的拧紧力矩上限受限于徒手施力的大小，所以不适合用在需要极大预紧力的重载连接、强振动冲击的连接场景，更适合用在预紧力要求适中、需要频繁拆装调整的轻载连接位置。在通讯设备的机架组装、小型电子设备的外壳固定、民用设施的简易连接、教学实验装置的装配等场景中，这类翼形螺母的应用非常普遍，不需要额外工具就能完成操作的特性，也让它在户外临时设备搭建、应急维修等场景下有不可替代的使用价值。

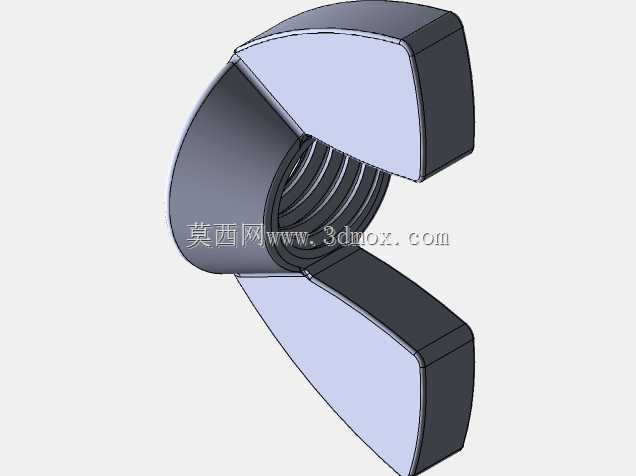

　　建模过程中，这类零件的结构重点在于翼片的曲面过渡和内螺纹的准确还原，翼片的外形采用对称式设计，以螺纹基体的中心轴线为对称基准，两侧翼片的外形轮廓、厚度尺寸完全一致，保证拧动的时候受力均匀，不会出现偏载导致的螺纹副卡滞。内螺纹的建模严格遵循公制螺纹的牙型角、螺距等参数，保证和标准外螺纹件的配合精度，不会出现旋合卡顿、配合间隙过大的问题。零件的所有外边缘都做了小尺寸的倒钝处理，既避免了加工过程中的锐边割手问题，也能提升零件表面的处理质量，不管是做镀锌、发黑还是不锈钢本色处理，都能保证外观的一致性。在实际选型使用的时候，需要注意匹配对应螺纹规格的外螺纹件，同时确认安装位置的操作空间足够容纳翼片的转动范围，避免因为空间不足导致无法正常拧动操作，还要根据实际连接的载荷需求，确认手拧提供的预紧力是否能满足连接的防松要求，在有较强振动的使用场景下，还可以搭配对应的防松垫圈使用，进一步提升连接的可靠性，避免长期振动下出现螺母松脱的问题。
