电动牙刷内部传动结构剖切展示模型

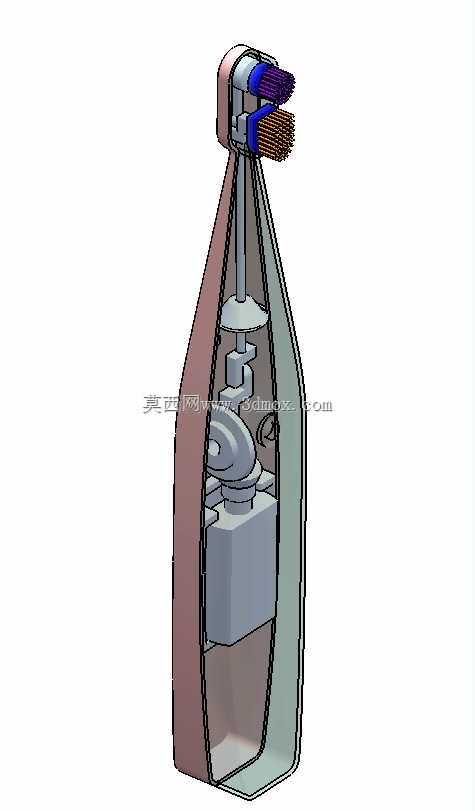

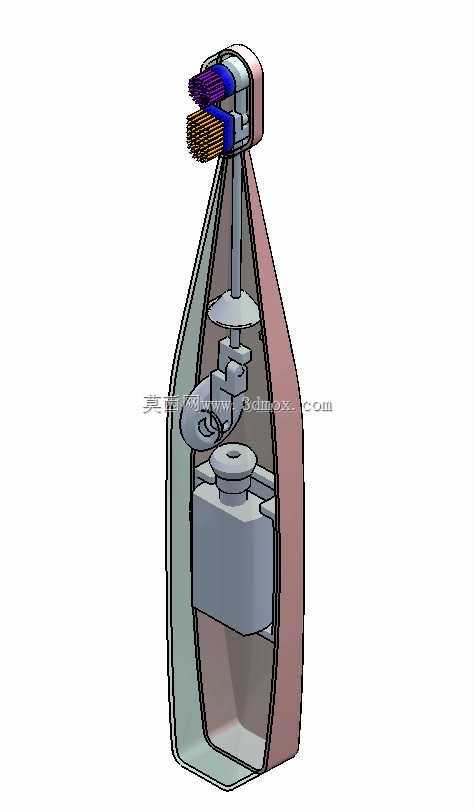

　　该剖切模型完整还原了电动牙刷的内部装配逻辑，从日常使用场景来看，这类产品属于个人日常口腔护理的常用器具，核心作用是通过内置振动机构带动刷头做高频往复运动，相比手动牙刷提升牙菌斑清洁效率，适配普通家庭日常口腔清洁、正畸人群辅助清洁等多种使用场景。从结构设计层面拆解，模型采用半剖展示形式，将外壳、动力组件、传动组件、刷头连接端的装配关系完全呈现，外壳采用符合人体工学的流线型收腰造型，握持段的截面做了圆弧过渡处理，握持时贴合手掌虎口弧度，避免长时间握持产生硌手感，外壳壁厚控制在1.8-2.2mm区间，既满足日常跌落的抗冲击强度要求，也不会过度增加整机重量。内部动力段预留了标准柱状电池的安装腔位，腔体内侧设置有两条平行的定位筋，筋条高度0.

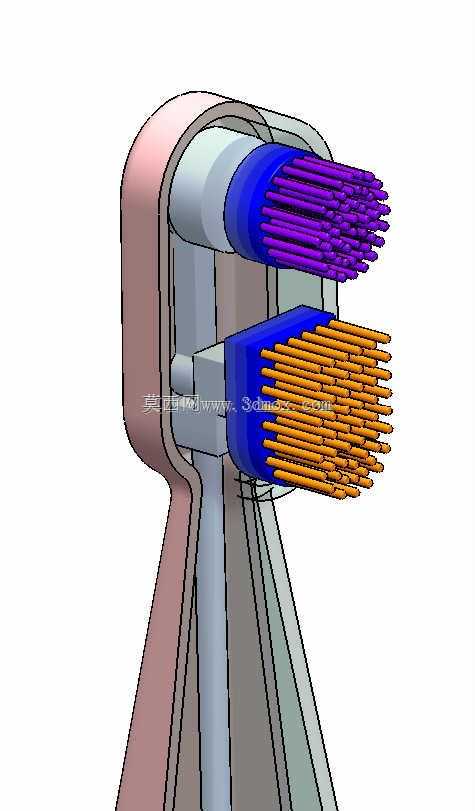

　　8mm，用于限制电池径向晃动，电池正极端对应位置设置有弹簧接触片安装槽，负极端对应硬接触铜片安装位，保证供电接触的稳定性。动力输出端连接偏心振动机构，偏心块的配重角度经过匹配设计，将振动传导路径集中在刷头连接轴位置，减少握持段的振手感，传动段的连接轴采用十字限位结构，和刷头底部的卡槽配合，装配时只需将刷头对准卡槽下压即可完成安装，拆卸时直接向上拔出即可，更换刷头的操作门槛极低。刷头部分的植毛孔采用错落排布方式，中间区域的刷毛长度略长于边缘刷毛，贴合牙齿表面的弧面形态，提升清洁时的刷毛贴合度。从安装边界来看，整机总长度控制在230mm以内，最大握持处直径38mm，放置在普通漱口杯内不会出现倾翻问题，底部设置有平坦的支撑面，

　　可以直立放置在洗漱台面上，不需要额外的放置支架。内部走线的预留槽位沿着壳体内壁布置，槽位深度1mm，将供电导线完全嵌入槽内，避免装配壳体时挤压导线造成绝缘层破损。开关按键的位置设置在握持段拇指自然放置的区域，按键采用软胶材质，和壳体之间做了一圈密封凸台，装配后凸台压缩量0.3mm，满足日常洗漱场景下的防水要求，避免水渍渗入内部造成电路短路。刷头和机身连接的位置设置有一圈密封胶圈，胶圈的截面为圆形，直径1.5mm，装配后胶圈填充刷头和机身之间的装配间隙，阻挡刷牙时的泡沫、水渍顺着连接缝隙进入机身内部。整个模型的结构设计完全围绕日常使用的实际需求展开，没有冗余的结构件，所有内部组件的定位都依靠壳体自带的筋位完成，

　　减少了额外的固定零件数量，降低装配工序的复杂度，同时兼顾了使用手感、防水性能、结构强度三方面的要求，对于个人护理类小电器的结构设计有较强的参考价值，建模时各零件的配合公差都按照小电器行业的通用标准设置，活动件的间隙控制在0.1-0.15mm，固定件的过盈量控制在0.2mm以内，完全符合实际量产的装配要求。
