手持美发吹风机曲面结构设计方案

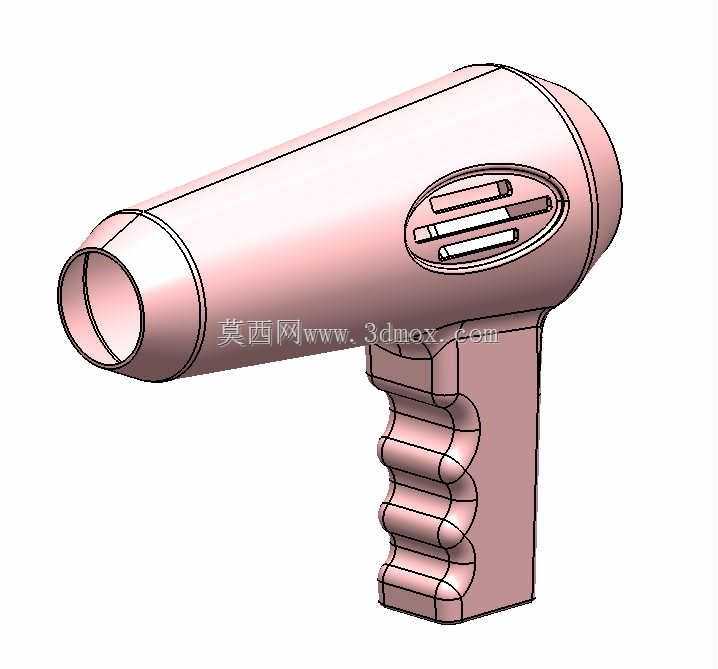

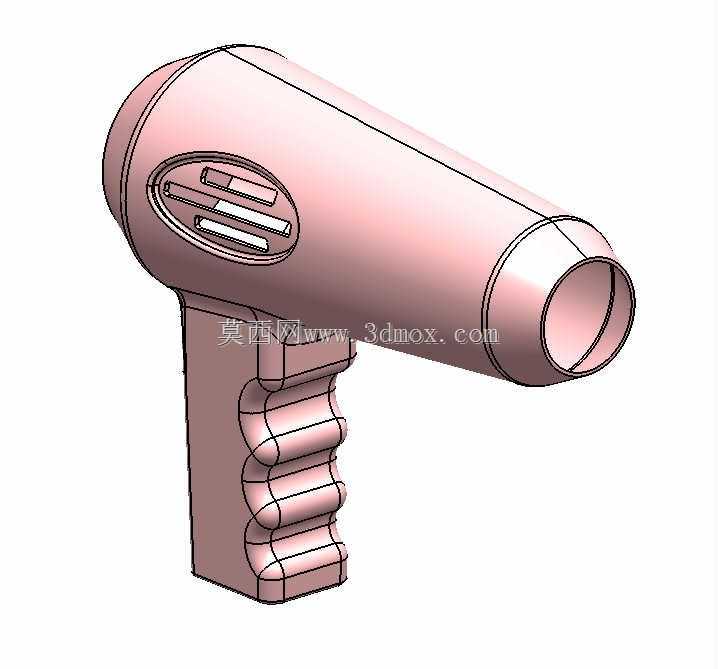

　　这款手持美发设备的曲面建模方案，核心围绕日常美发沙龙与家庭个人护理场景的实际使用需求展开，在结构设计阶段优先平衡握持手感、内部组件排布与外观流畅性三者的关系。从实际使用场景来看，美发作业过程中操作人员往往需要长时间单手握持设备完成吹整造型，因此手柄区域的曲面弧度没有采用规则的直筒造型，而是在握持侧做了三处内凹的指位贴合曲面，每处凹陷的曲率半径经过反复调整，能够匹配成年人手指自然弯曲的形态，避免长时间握持时出现硌手、打滑的问题，同时手柄与主体风筒的连接位置做了平滑的圆角过渡，既消除了注塑生产时的应力集中点，也能减少使用过程中边角磕碰带来的壳体损伤。

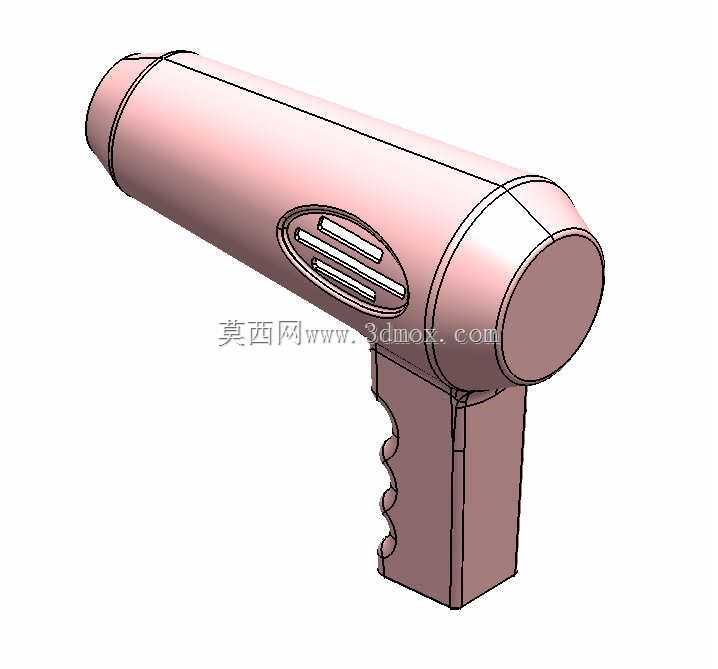

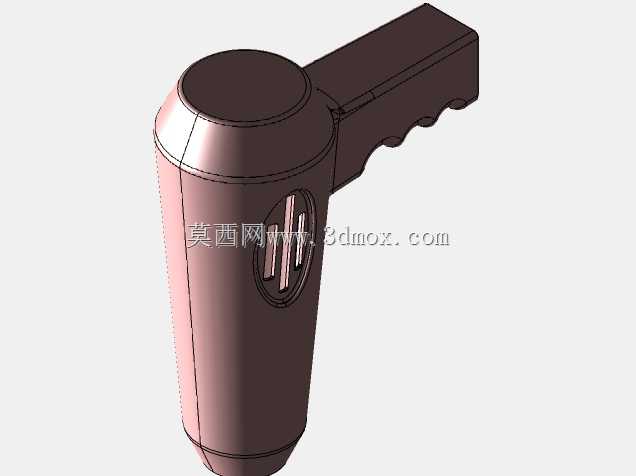

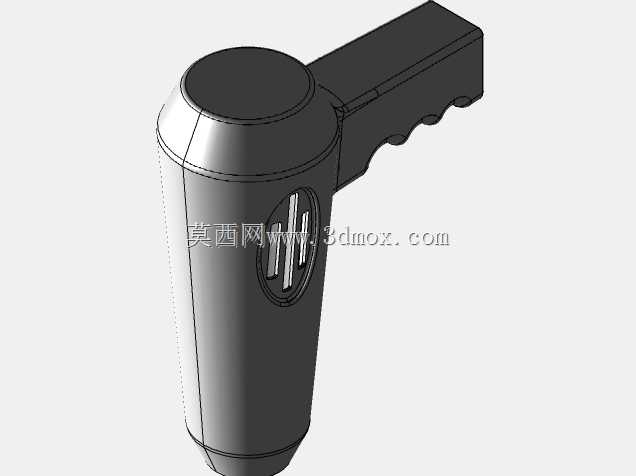

　　主体风筒部分采用近似圆柱的流线型造型，进风区域设置在风筒侧部的椭圆开槽位置，开槽处的三条平行凸起筋条并非装饰结构，一方面能够在进风时对气流做初步的导流梳理，降低气流直冲进风腔产生的紊流噪音，另一方面筋条与壳体一体化成型，能够提升侧部开孔区域的结构强度，避免长期使用中开孔边缘出现开裂变形。风筒两端的端盖位置采用阶梯式止口结构设计，在建模时预留了0.15mm的装配间隙，能够适配超声波焊接或者卡扣装配的工艺要求，端盖边缘做了0.8mm的圆角处理，既符合手持接触类产品的安全设计规范，也能让装配后的合模线位置更加顺滑，减少后期表面处理的打磨工作量。

　　从内部安装边界来看，整个风筒的内部腔体直径预留了足够的空间，能够容纳常规的发热丝组件、风轮与驱动电机，腔体壁的厚度统一设置为2mm，符合ABS或者PP类注塑材料的成型壁厚要求，避免出现壁厚不均导致的缩痕、翘曲问题。手柄内部的腔体空间除了预留开关组件、电源线的走线通道外，还在手柄底部做了限位凸台结构，能够固定电源线的防弯折护套，避免使用过程中电源线反复弯折出现线芯断裂的问题。

　　在表面处理的适配设计上，整个壳体的外表面没有设置突兀的凸起或者深槽结构，所有曲面的曲率变化连续顺滑，没有曲率突变的折角，能够很好地适配哑光磨砂、亮面烤漆或者橡胶油喷涂等多种表面处理工艺，在建模阶段就将分型线设置在风筒与手柄连接的过渡位置，能够最大程度降低合模线对外观质感的影响。从实际工程落地的角度来看，这套曲面模型可以直接作为壳体结构设计的基础母模，后续只需要根据选定的具体元器件尺寸微调内部筋位与安装柱位置，就可以快速完成整套产品的结构设计，对于刚接触曲面建模的从业者来说，也可以通过这套模型练习连续曲面构建、曲面倒角、实体化抽壳等常用的建模操作，理解消费类手持产品从外观曲面到可落地结构的设计逻辑，掌握曲面建模中如何兼顾外观效果与生产工艺要求的核心思路，避免出现外观曲面好看但无法开模生产、或者装配后出现干涉的常见问题。
